SCL S 7 GRAPH SIEMENS vous souhaite Totally

SCL S 7 -GRAPH SIEMENS vous souhaite Totally Integrated Automation A&D AS V 5, 09/98 N° 1 la bienvenue 2

Vos interlocuteurs SIEMENS �Commercial A. SCHILLACI Renens 0 585 568 311 �Technique R. LAFAY Meyrin 022 785 3423 Portable 0033 6 80 18 99 29 A&D AS V 5, 09/98 N° 2 �Aujourd‘hui E. PEYROT Lyon Totally Integrated Automation 2

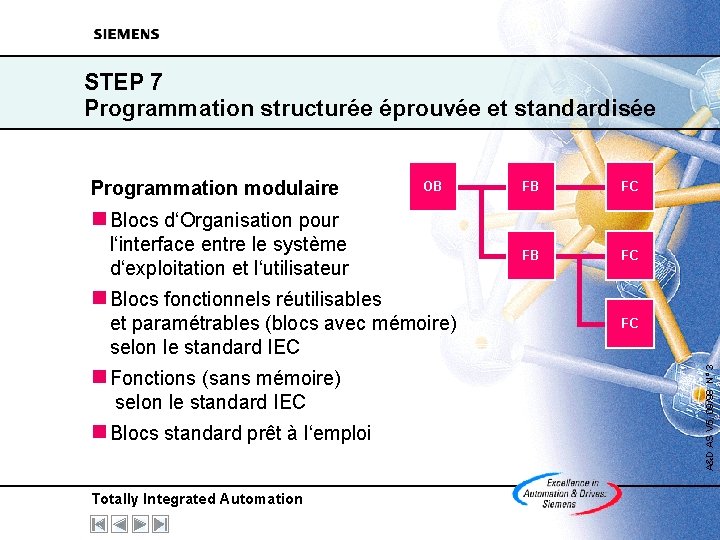

STEP 7 Programmation structurée éprouvée et standardisée Programmation modulaire OB FB FC n Blocs d‘Organisation pour l‘interface entre le système d‘exploitation et l‘utilisateur n Blocs fonctionnels réutilisables n Fonctions (sans mémoire) selon le standard IEC n Blocs standard prêt à l‘emploi Totally Integrated Automation FC A&D AS V 5, 09/98 N° 3 et paramétrables (blocs avec mémoire) selon le standard IEC

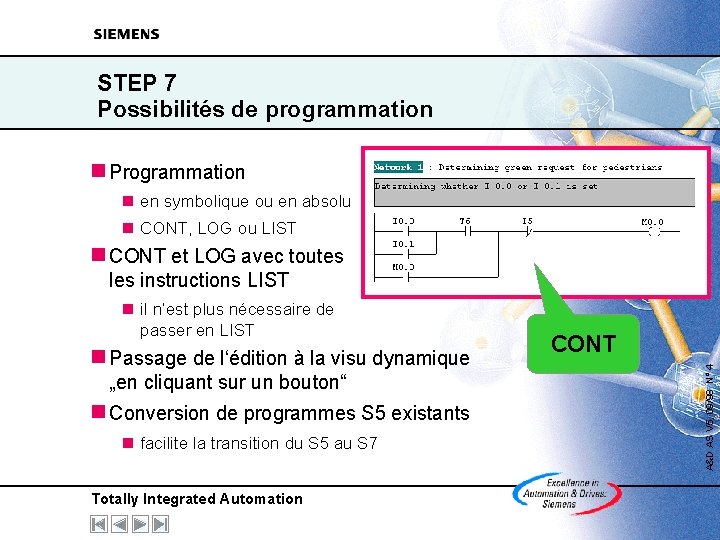

STEP 7 Possibilités de programmation n Programmation n en symbolique ou en absolu n CONT, LOG ou LIST n CONT et LOG avec toutes les instructions LIST n Passage de l‘édition à la visu dynamique „en cliquant sur un bouton“ n Conversion de programmes S 5 existants n facilite la transition du S 5 au S 7 Totally Integrated Automation CONT A&D AS V 5, 09/98 N° 4 n il n‘est plus nécessaire de passer en LIST

S 7 -SCL Langage évolué n Certifié PLCopen Base Level n Programme structuré et compréhensible n Particularités automates (Accès aux E/S, tempos, compteurs, . . . ) n Compilateur optimisé èPour ceux qui sont familiers avec ce genre de langage èPour les algorithmes complexes et les gros volumes de données Totally Integrated Automation FUNCTION_BLOCK FB 27 VAR_INPUT SIG_SEL : INT : = 0; GRP 1_SEL : BOOL : = 0; GRP 2_SEL : BOOL : = 0; GRP 3_SEL : BOOL : = 0; END_VAR VAR_OUTPUT SEL_OUT : INT : = 0; GRP 1_OUT : BOOL : = 0; GRP 2_OUT : BOOL : = 0; GRP 3_OUT : BOOL : = 0; END_VAR SELECT : INT; MAX : INT; END_VAR BEGIN SELECT : = SIG_SEL; MAX : = 3; IF SELECT < 0 THEN // make it positive SELECT : = -SELECT; END_IF; IF SELECT > MAX THEN // limit to MAX SELECT : = MAX; END_IF; SEL_OUT : = SELECT; GRP 1_OUT : = GRP 1_SEL; GRP 2_OUT : = GRP 2_SEL; GRP 3_OUT : = GRP 3_SEL; END_FUNCTION_BLOCK A&D AS V 5, 09/98 N° 5 n IEC 1131 -3 (ST)

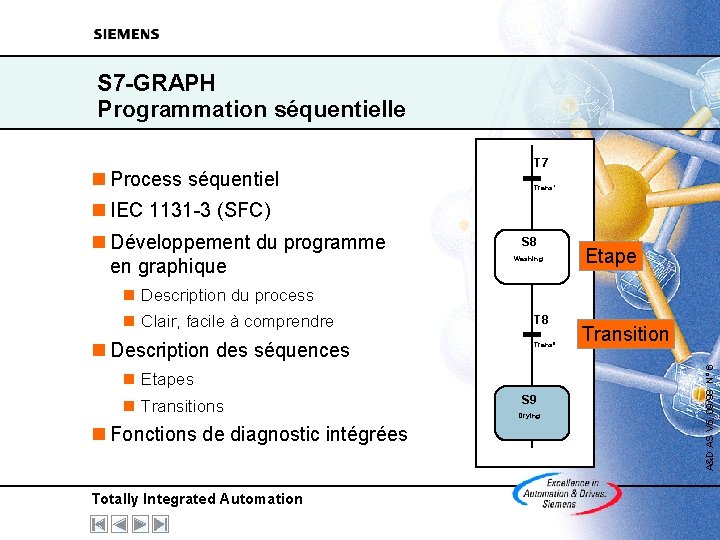

S 7 -GRAPH Programmation séquentielle n Process séquentiel T 7 Trans 7 n IEC 1131 -3 (SFC) n Développement du programme en graphique S 8 Washing Etape n Description du process n Description des séquences T 8 Trans 8 n Etapes n Transitions n Fonctions de diagnostic intégrées Totally Integrated Automation S 9 Drying Transition A&D AS V 5, 09/98 N° 6 n Clair, facile à comprendre
