PRIKLJUČENJE ORUĐA I MAŠINA NA TRAKTOR 1 -3 Poljoprivredni tehničar 14. 04. 2020. Predmet: Poljoprivredna mehanizacija

POVEZIVANJE ORUĐA NA TRAKTOR Snaga motora se koristi za � Pogon traktora, � Pogon priključnih mašina i opreme. Snaga i obrtni moment na priključna vozila iza traktora prenosi se preko kardanskog vratila. Potrebno je voditi računa o mjerama bezbjednosti pri radu sa priključnim uređajima.

PRIKLJUČNE OSOVINE Priključna osovina se koristi za direktan pogon priključka pomoću traktora. Traktor može posjedovati i prednju priključnu osovinu. Prednja priključna osovina izrađena je u specijalnom kućištu, zajedno sa kvačilom i reduktorom. Uključivanje kardanske osovine na zadnjoj strani taraktora vrši se na način koji zavisi od toga da li je pitanju reverzibilna ili neverzibilna verzija traktora.

PRIKLJUČNA OSOVINA (PTO) Pogon priključne osovine: � direktno sa okretajima motora ili � sinhronizovano preko mjenjača. Kod reverzibilne verzije traktora (R) � poluga za uključivanje/isključivanje priključne osovine koristi se samo kod ugašenog motora. Kod nereverzibilne verzije traktora (NR) � osovina može da se uključi/isključi sa upaljenim motorom, ali sa pritisnutom papučom kvačila.

OKRETANJE PRIKLJUČNE OSOVINE 1 - Pravac vožnje naprijed 2 - Pravac vožnje nazad 3 – Nezavisno od pravca vožnje ISKLJUČENJE PRIKLJUČNE OSOVINE Redoslijed radova: isključiti ručicu priključne osovine; � ugasiti motor i aktivirati ručnu kočnicu; � � polugu staviti u neutralnu poziciju.

UPOZORENJE: Ako je na traktor namješten priključak, prije startovanje priključne osovine uvijek provjeriti spojenost kardanske osovine (osigurači na mjestu)!

UPOTREBA PRIKLJUČAKA Za kopčanje priključaka koristiti samo za to određena mjesta na traktoru. Ne koristiti priključke, koji ne odgovaraju siguronosnim zahtjevima za upotrebu: nemaju odgovarajuće signalizacije; � nijesu opremljeni sa odgovarajućom bezbjedonosnom opremom; � Ako snaga traktora ne odgovara priključcima. � Ako se koristi traktor za fiksno stojeće priključke, spojene pomoću kardanske osovine, uvijek: ostaviti da traktor radi u slobodnom hodu tj. polugu brzina staviti u neutralni položaj; � aktivirati ručnu kočnicu; � ispod točkova postaviti klinove za osiguranje. �

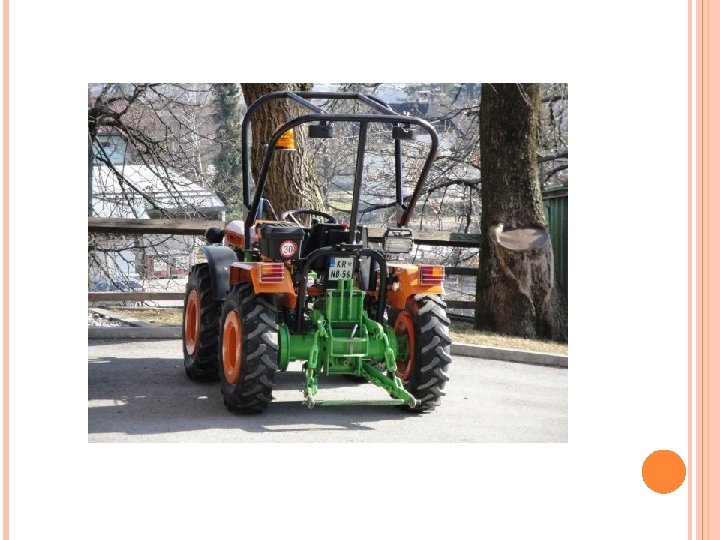

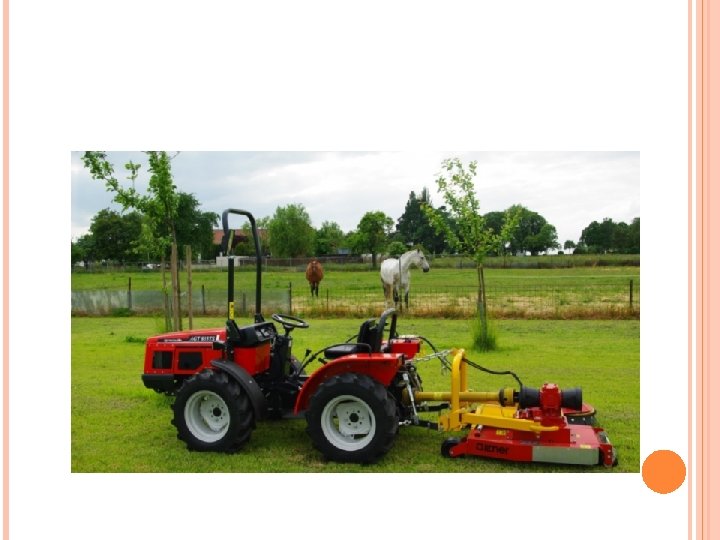

NOŠENI PRIKLJUČCI Radi lakšeg povezivanja sa kardanskom osovinom, priključak i traktor mora biti u približno jednakoj visini. Na kraju sistem osigurati odgovarajućim osiguračima. U slučaju koriščenja nošenog priključka uvijek provjeriti stanje stabilnosti traktora. Prije koriščenja nošenog priključka na traktoru pročitati uputstva za njegovu upotrebu i održavanje.

VUČENI PRIKLJUČCI Vučeni priključak spojiti sa traktorskom vučnom kukom. Za vuču ne koristiti sistem standardnog trozglobnog sistema, jer se taj koristi samo za nošene priključke, u suprotnom rizikujete prevrtanje traktora. Traktorom se mogu vući: priključci bez kočnica ili � priključci opremljeni mehaničkim kočnicama. � Kod vuče priključaka bez kočnica, naročito kod zaustavljanja, potrebno je uzeti u obzir cjelokupnu težinu traktora i vučenog priključka, da ne bi došlo do gubljenja kontrole nad traktorom. U slučaju napuštanja traktora sa spojenim priključkom ponoviti proceduru "ZAUSTAVLJANJE TRAKTORA U BEZBJEDNIM USLOVIMA" i u slučaju nagiba stavite pod točkove traktora ili prikolice klinove za osiguranje.

UPOZORENJE Ne dozvoliti neovlaštenim licima zadržavanje između traktora i priključka, kada je taj u radu ili kada se vrši povezivanje ili odvajanje od traktora.

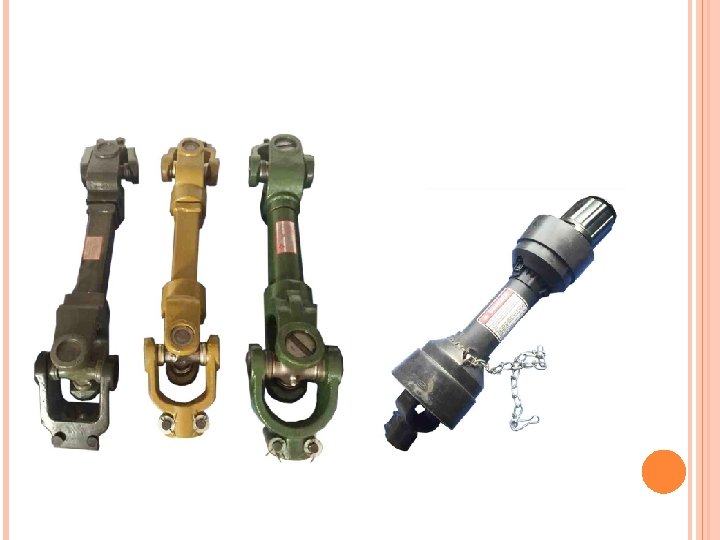

KARDANSKA OSOVINA Elementi prenosa mogu prouzrokovati velike povrede, zbog toga treba poštovati uputstva: � � � � Za pogon elemenata na priključku koristite kardansku osovinu, jednaku propisanoj osovini za taj priključak po veličini i konstrukciji. Prije prve upotrebe provjeriti kardansku osovinu, da je njena dužina odgovarajuča, da za vrijeme rada ne bi došlo do njenog zapinjanja ili ispadanja. Kardansku osovinu prvo spojite sa priključkom, tek nakon toga sa pogonskom osovinom (PTO) na traktoru. Za vrijeme namještanja kardanske osovine provjeriti, da je osigurač zakačen. Gurnuti i povući kardansku osovinu naprijed i nazad, dok se osigurač ne zakoči. Priključak spojite sa traktorom samo kad je pogonska osovina (PTO) isključena (u slobodnom hodu). Kardansku osovinu spajajati ili odvajati samo, kada je motor ugašen, a ključ za paljenje izvučen iz kontakt brave. Prije stavljanja u pogonske osovine (PTO) provjeriti broj obrtaja da bi se uvjerili da u radnoj zoni traktora nema ljudi ili životinja.

KARDANSKA OSOVINA Ne uključivati pogonske osovine traktora (PTO) bez razloga i provjeravati, da ugaona razlika na kardanskim zglobovima nije prevelika. � Izlazna pogonska osovina traktora (PTO) može se ručno okretati, ako motor traktora ne radi, a pogonska osovina je u položaju slobodnog hoda, čime je olakšana montaža kardanske osovine. � Rotirajuće osovine bez zaštite mogu izazvati velike povrede. � Uvijek se treba pobrinuti, da budu zaštitni elementi na svojim mjestima i da pokrivaju sve rotirajuče elemente, uključujuči i "krstove" kardanske osovine sa obije strane! Ne koristiti kardansku osovinu bez zaštite! � Ne dirati rotirajuću kardansku osovinu! Bezbjedna udaljenost do rotirajuće kardanske osovine je 1, 5 m. � Prije uključenja kardanske osovine osigurati sigurnosne elemente lančićem! � Proveriti, da su zaštite kardanske osovine na traktoru i na priključku spojene (pričvrščene)! �

LITERATURA I DODATNI MATERIJAL ZA UČENJE Zimmer, R. , Košutić, S. ; Zimmer, D. : Poljoprivredna tehnika u ratarstvu, Osijek, 2009. Filipović, D. , Jagar, N. : Traktor na obiteljskom gospodarstvu, Hrvatski poljoprivredni zadružni savez, Agroklub. com, Internet Odgledati video zapise https: //www. youtube. com/watch? v=1 cku. Hiz. TZuk https: //www. youtube. com/watch? v=Bm. CWYxd 4 x. YA https: //www. youtube. com/watch? v=9 SYst 6 os. I_o

PITANJA I ZADACI Kako se vrši uključivanje priključne osovine kod reverzibilnih i nereverzibilnih verzija traktora? Koje su mjere bezbjednosti pri povezivanju kardanskog vratila za traktor i radnu mašinu?
