Pontifícia Universidade Católica de Goiás Geotecnia I ÁGUA NO SOLO Disciplina: Geotecnia 1 Profa. : Melina Freitas Rocha

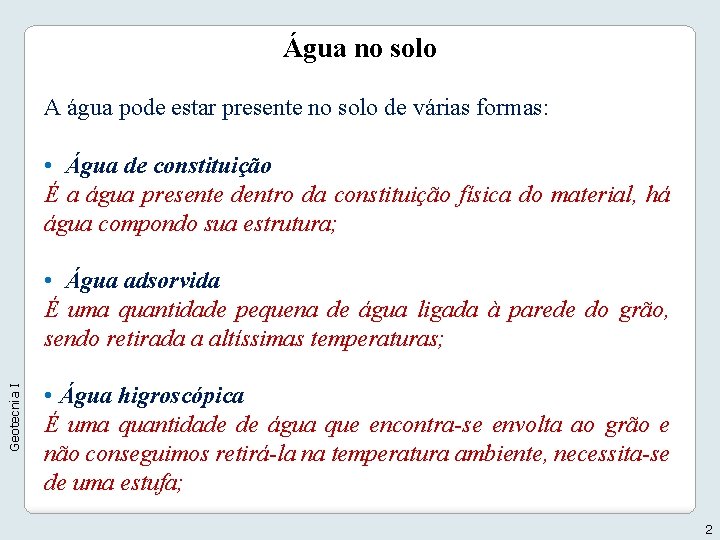

Água no solo A água pode estar presente no solo de várias formas: • Água de constituição É a água presente dentro da constituição física do material, há água compondo sua estrutura; Geotecnia I • Água adsorvida É uma quantidade pequena de água ligada à parede do grão, sendo retirada a altíssimas temperaturas; • Água higroscópica É uma quantidade de água que encontra-se envolta ao grão e não conseguimos retirá-la na temperatura ambiente, necessita-se de uma estufa; 2

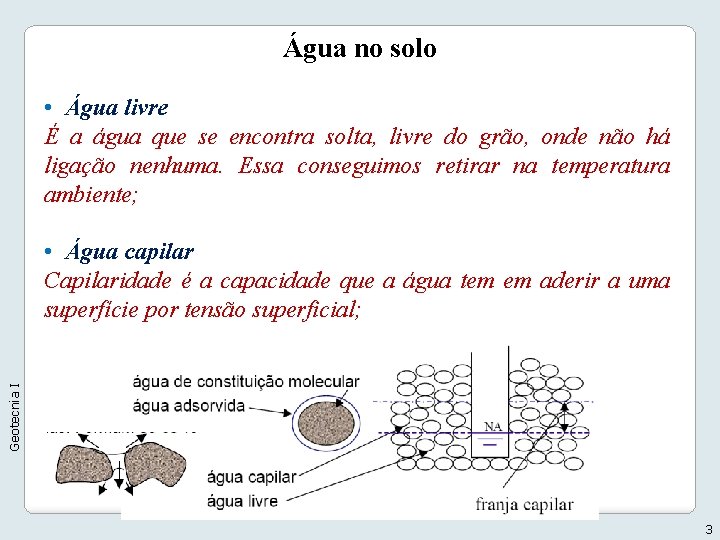

Água no solo • Água livre É a água que se encontra solta, livre do grão, onde não há ligação nenhuma. Essa conseguimos retirar na temperatura ambiente; Geotecnia I • Água capilar Capilaridade é a capacidade que a água tem em aderir a uma superfície por tensão superficial; 3

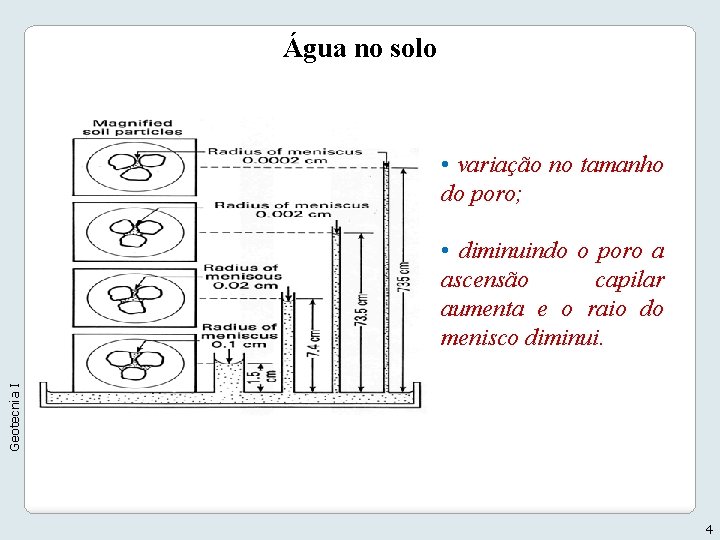

Água no solo • variação no tamanho do poro; Geotecnia I • diminuindo o poro a ascensão capilar aumenta e o raio do menisco diminui. 4

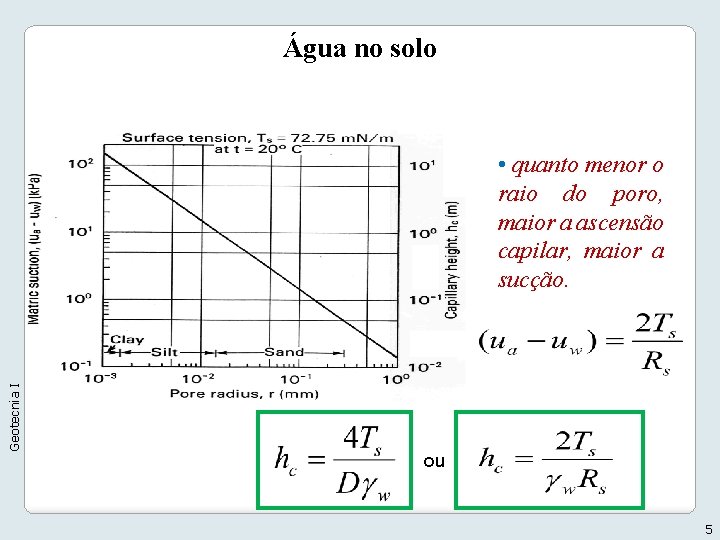

Água no solo Geotecnia I • quanto menor o raio do poro, maior a ascensão capilar, maior a sucção. ou 5

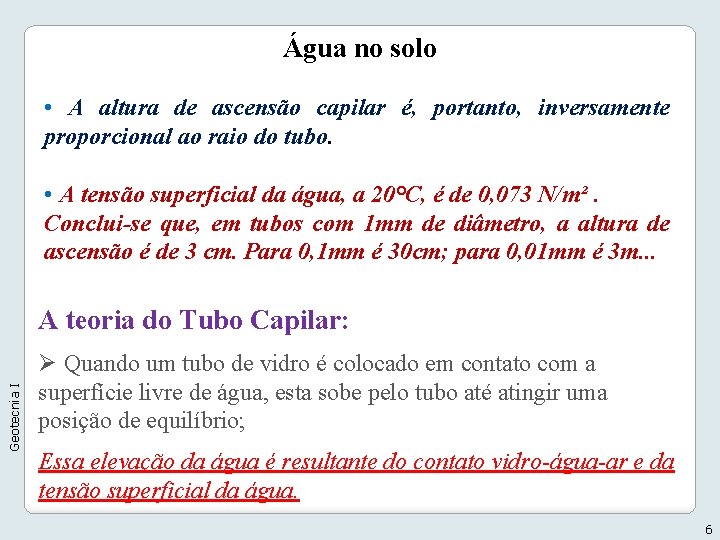

Água no solo • A altura de ascensão capilar é, portanto, inversamente proporcional ao raio do tubo. • A tensão superficial da água, a 20°C, é de 0, 073 N/m². Conclui-se que, em tubos com 1 mm de diâmetro, a altura de ascensão é de 3 cm. Para 0, 1 mm é 30 cm; para 0, 01 mm é 3 m. . . Geotecnia I A teoria do Tubo Capilar: Ø Quando um tubo de vidro é colocado em contato com a superfície livre de água, esta sobe pelo tubo até atingir uma posição de equilíbrio; Essa elevação da água é resultante do contato vidro-água-ar e da tensão superficial da água. 6

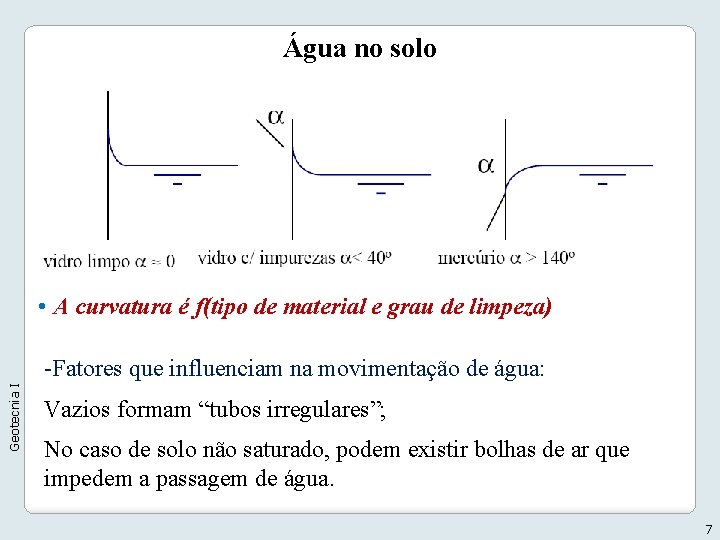

Água no solo • A curvatura é f(tipo de material e grau de limpeza) Geotecnia I -Fatores que influenciam na movimentação de água: Vazios formam “tubos irregulares”; No caso de solo não saturado, podem existir bolhas de ar que impedem a passagem de água. 7

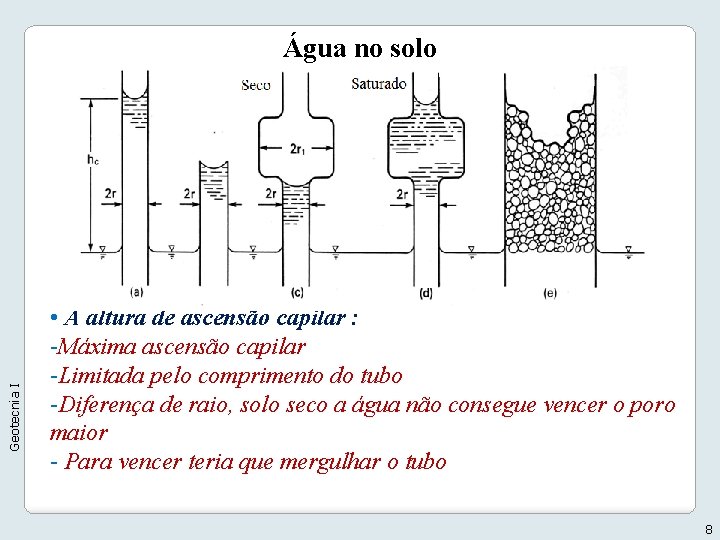

Geotecnia I Água no solo • A altura de ascensão capilar : -Máxima ascensão capilar -Limitada pelo comprimento do tubo -Diferença de raio, solo seco a água não consegue vencer o poro maior - Para vencer teria que mergulhar o tubo 8

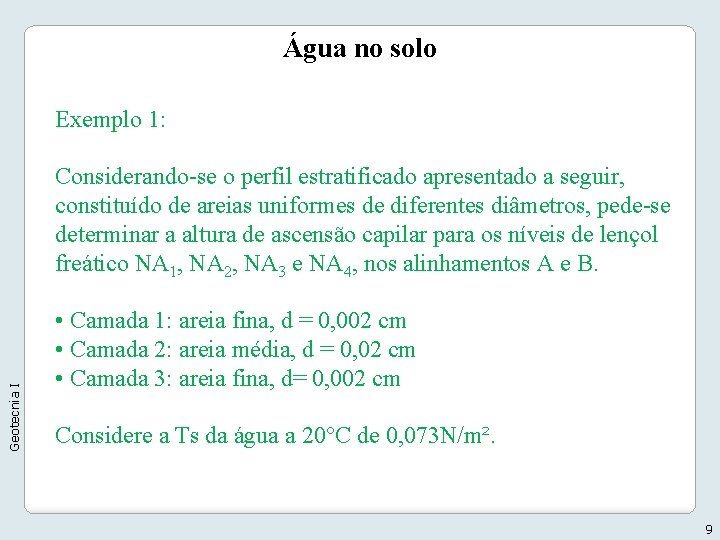

Água no solo Exemplo 1: Geotecnia I Considerando-se o perfil estratificado apresentado a seguir, constituído de areias uniformes de diferentes diâmetros, pede-se determinar a altura de ascensão capilar para os níveis de lençol freático NA 1, NA 2, NA 3 e NA 4, nos alinhamentos A e B. • Camada 1: areia fina, d = 0, 002 cm • Camada 2: areia média, d = 0, 02 cm • Camada 3: areia fina, d= 0, 002 cm Considere a Ts da água a 20°C de 0, 073 N/m². 9

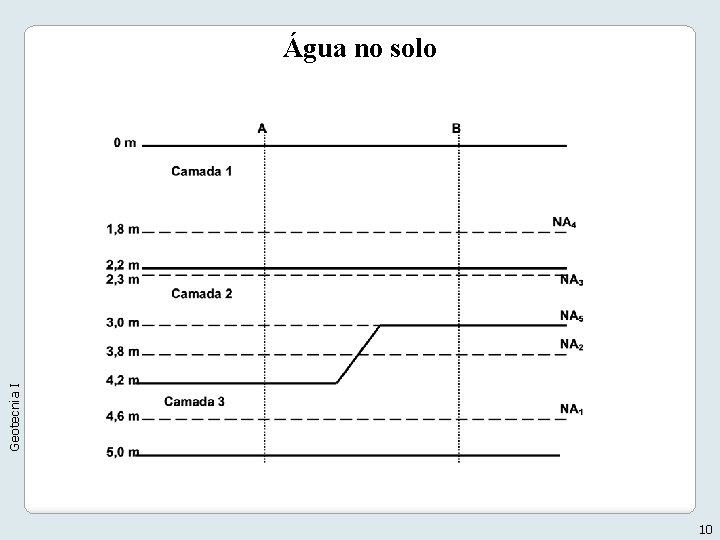

Geotecnia I Água no solo 10

Água no solo Geotecnia I diâmetro 11
