Penentuan Trafo dan GENSET Penentuan Trafo Penentuan Daya

Penentuan Trafo dan GENSET

Penentuan Trafo Penentuan Daya Maksimum • Berfungsi untuk menentukan daya terpasang dan daya tesambung dari PLN dengan daya pada trafo • Nilai total daya terpasang adalah penjumlahan beban yang sudah ditentukan. Yaitu beban prioritas dan beban non Prioritas

Penentuan kapasitas daya terpasang • Merupakan “penjumlahan kebutuhan beban maksimum dengan cadangan” • kebutuhan beban maksimum Adalah kebutuhan terbesar yang terjadi pada periode waktu tertentu, dipengaruhi oleh faktor kebutuhan dari tiap-tiap instalasi. • Cadangan Ø Prediksi berkembangnya penggunaan listrik dimasa yang akan datang Ø Daya terpasang dapat dipertimbangkan agar dibebankan sebesar 80% dari nilai daya maksimum trafo Ø Penambahan beban sebesar 20%

Contoh Misal daya maksimum: • Beban prioritas = 997, 071 k. VA • Beban Nonprioritas = 816, 78 k. VA Menentukan Faktor kebutuhan, misal faktor kebutuhannya da 100% maka: • Beban Prioritas = 100% x 997, 071 k. VA Dibulatkan = 1000 k. VA • Beban Nonprioritas = 100% x 816, 78 k. VA Dibulatkan = 820 k. VA

Menentukan Cadangan, cadangan sebesar 20%, maka: • Beban priorotas = 20% x 1000 k. VA = 200 k. VA • Beban Nonprioritas = 20% x 820 k. VA = 164 k. VA Kapasitas daya terpasang = kebutuhan maksimum + cadangan Ø Kebutuhan daya terpasang § Beban Prioritas = 1000 k. VA + 100 k. VA = 1200 k. VA Menggunakan trafo sebesar 1250 k. VA § Beban Nonprioritas = 820 k. VA + 164 k. VA = 984 k. VA Menggunkan Trafo sebsar 1000 k. VA

Penentuan GENSET • Generator mesin listrik yang mendapatkan masukan energi mekanis dan menghasilkan energi listrik. • Penggunaan pembangkit listrik sendiri (GENSET) pada bangunan tinggi dimaksudkan sebagai sumber daya cadangan apabila PLN tidak berfungsi • Apabila daya yang dibutuhkan cukup besar, maka bisa menggunakan lebih dari 2 genset • Genset digunakan untuk beban prioritas.

• Daya pada genset dibuat lebih besar dari daya yang dibutuhkan, karena genset tidak dapat dibebani 100%. • Daya Genset yang digunakan bisanya 120% dari daya yang dibutuhkan • Pada genset dipasang alat ATS yang berfingsi untuk memerintahkan genset beroperasai jika PLN mati • Perhitunghan daya genset yang dibutuhkan Daya genset = 120% x daya trafo (daya beban)

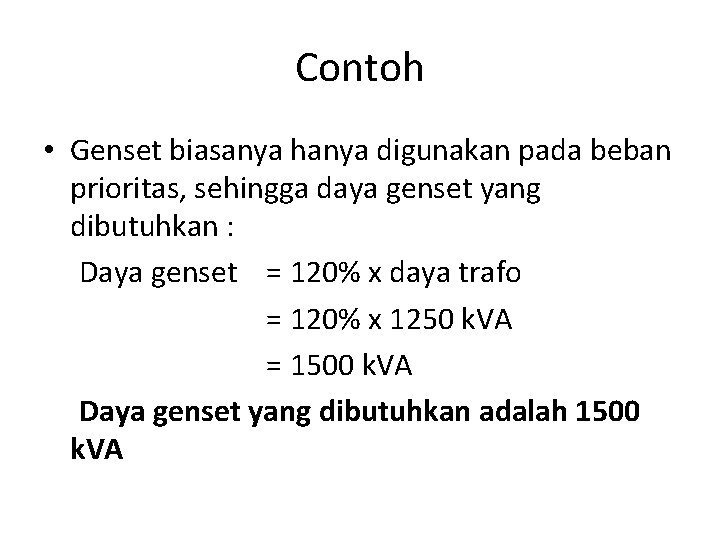

Contoh • Genset biasanya hanya digunakan pada beban prioritas, sehingga daya genset yang dibutuhkan : Daya genset = 120% x daya trafo = 120% x 1250 k. VA = 1500 k. VA Daya genset yang dibutuhkan adalah 1500 k. VA
