OPTIK Disusun Untuk Melengkapi Tugas Fisika MAN 1
- Slides: 9
OPTIK Disusun Untuk Melengkapi Tugas Fisika MAN 1 SURAKARTA 2005
STANDAR KOMPETENSI Memahami konsep pembiasan cahaya KOMPETENSI DASAR Mengaplikasikan persamaan lensa dan persamaan pembuat lensa. TUJUAN PERCOBAAN 1. Menghitung besarnya jarak titik fokus lensa cembung. 2. Membandingkan besarnya titik fokus lensa cembung antara hasil eksperimen dengan teori.

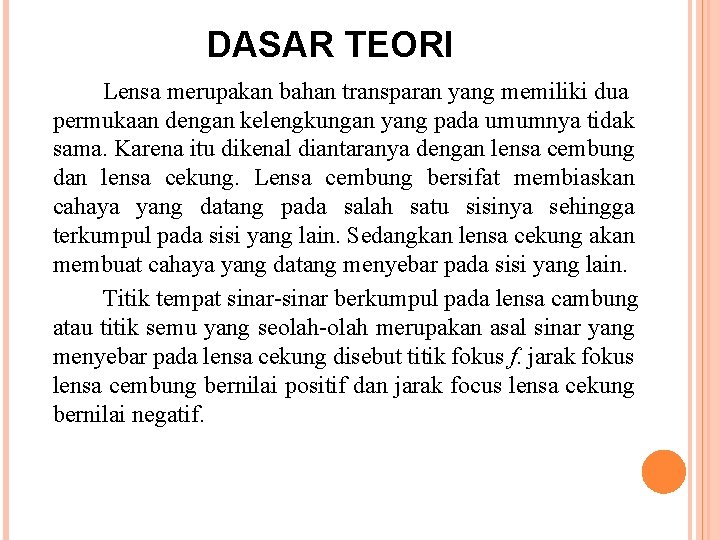

DASAR TEORI Lensa merupakan bahan transparan yang memiliki dua permukaan dengan kelengkungan yang pada umumnya tidak sama. Karena itu dikenal diantaranya dengan lensa cembung dan lensa cekung. Lensa cembung bersifat membiaskan cahaya yang datang pada salah satu sisinya sehingga terkumpul pada sisi yang lain. Sedangkan lensa cekung akan membuat cahaya yang datang menyebar pada sisi yang lain. Titik tempat sinar-sinar berkumpul pada lensa cambung atau titik semu yang seolah-olah merupakan asal sinar yang menyebar pada lensa cekung disebut titik fokus f. jarak fokus lensa cembung bernilai positif dan jarak focus lensa cekung bernilai negatif.
Untuk lensa tipis berlaku persamaan : Persamaan 1 Persamaan 2 dengan : f = jarak fokus S = jarak benda terhadap pusat lensa S´ = jarak bayangan terhadap pusat lensa n = indeks bias lensa R 1 = jari-jari kelengkungan lensa permukaan 1 R 2 = jari-jari kelengkungan lensa permukaan 2

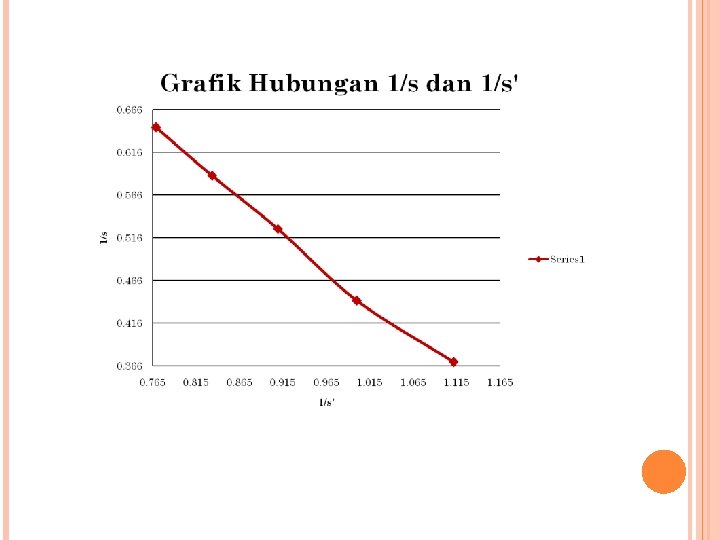

ALAT DAN BAHAN 1. Seperangkat komputer 2. Software OPTIK Phet PROSEDUR PERCOBAAN 1. Rangkaian pada software optik phet diaktifkan 2. Ubahlah jarak benda dengan lensa, amati dan ukur jarak bayangan. 3. Catat nilai jarak benda dan jarak bayangan 4. Analisis data dan buatlah grafik antara 1/s dengan 1/s’

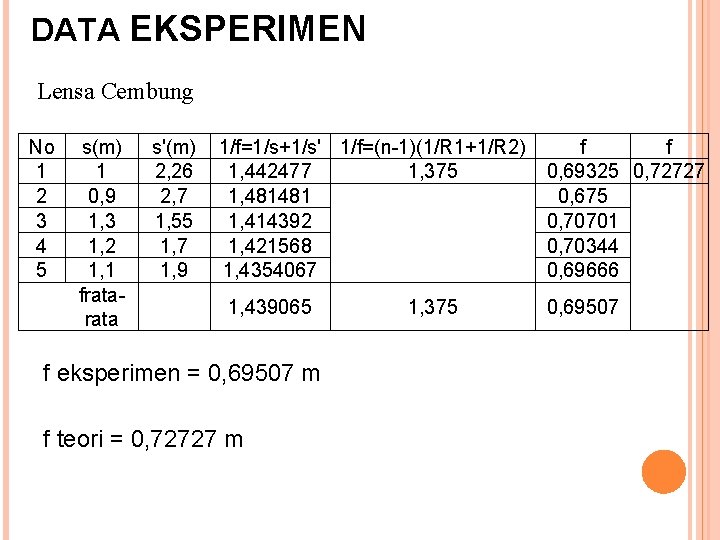

DATA EKSPERIMEN Lensa Cembung No 1 2 3 4 5 s(m) 1 0, 9 1, 3 1, 2 1, 1 frata s'(m) 2, 26 2, 7 1, 55 1, 7 1, 9 1/f=1/s+1/s' 1/f=(n-1)(1/R 1+1/R 2) 1, 442477 1, 375 1, 481481 1, 414392 1, 421568 1, 4354067 1, 439065 f eksperimen = 0, 69507 m f teori = 0, 72727 m 1, 375 f f 0, 69325 0, 72727 0, 675 0, 70701 0, 70344 0, 69666 0, 69507
PEMBAHASAN Dari hasil analisis data diperoleh besarnya jarak titik fokus 0, 69507 m sedangkan berdasarkan persamaan pembuat lensa diperoleh hasil 0, 72727 m. hal ini terjadi dikarenakan adanya kesalahan pembacaan skala alat ukur.
KESIMPULAN Berdasarkan hasil eksperimen didapatkan hasil f eksperimen = 0, 69507 m. Sedangkan berdasarkan teori didapatkan f teori = 0, 72727 m
