NGN NGN Application Server Soft Switch Call Processing

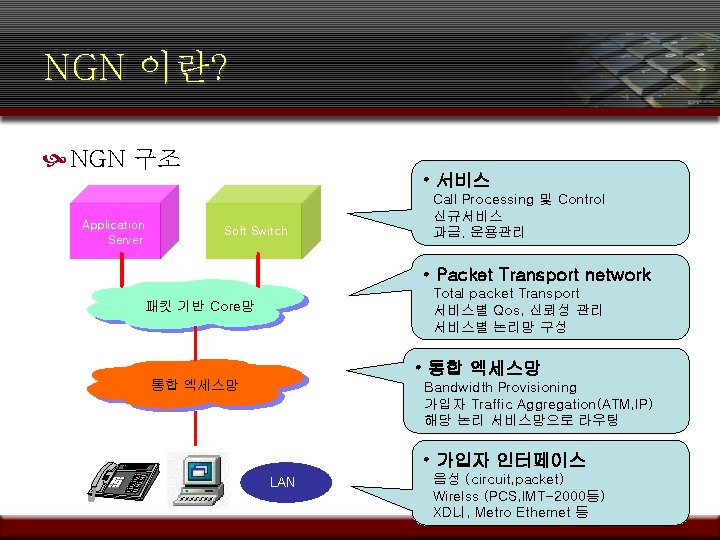

NGN 이란? NGN 구조 Application Server • 서비스 Soft Switch Call Processing 및 Control 신규서비스 과금. 운용관리 • Packet Transport network Total packet Transport 서비스별 Qos, 신뢰성 관리 서비스별 논리망 구성 패킷 기반 Core망 • 통합 엑세스망 Bandwidth Provisioning 가입자 Traffic Aggregation(ATM, IP) 해당 논리 서비스망으로 라우팅 • 가입자 인터페이스 LAN 음성 (circuit, packet) Wirelss (PCS, IMT-2000등) XD니, Metro Ethernet 등

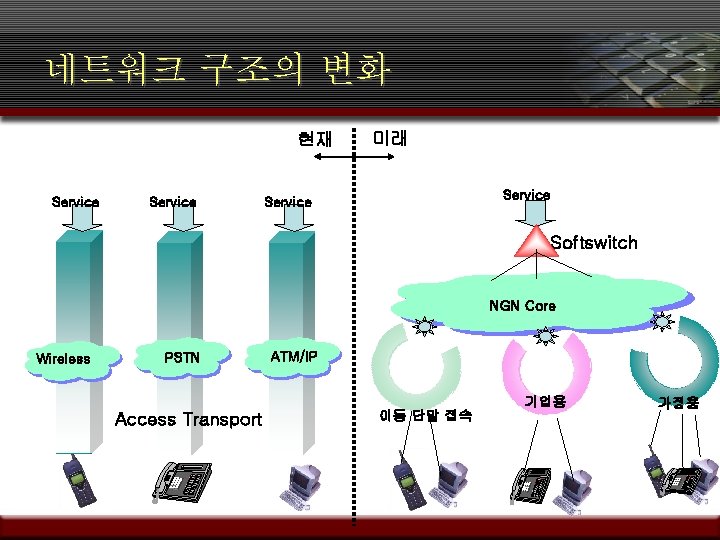

네트워크 구조의 변화 현재 Service 미래 Service Softswitch NGN Core Wireless PSTN Access Transport ATM/IP 이동 단말 접속 기업용 가정용

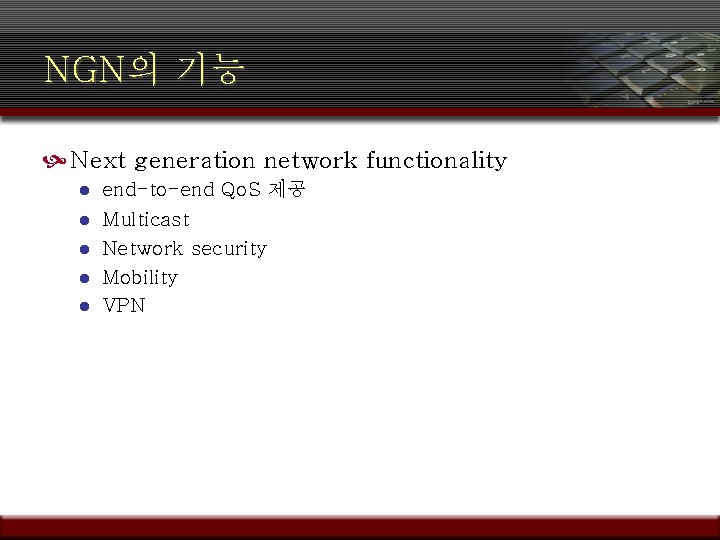

NGN의 기능 Next generation network functionality l l l end-to-end Qo. S 제공 Multicast Network security Mobility VPN

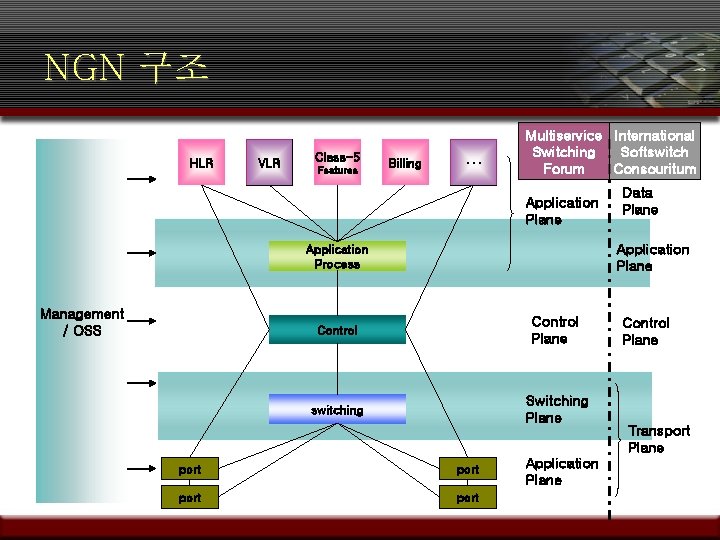

NGN 구조 HLR VLR Class-5 Features Billing … Multiservice International Switching Softswitch Forum Consouritum Application Plane Application Process Management / OSS Data Plane Control Plane switching Switching Plane port Application Plane Control Plane Transport Plane

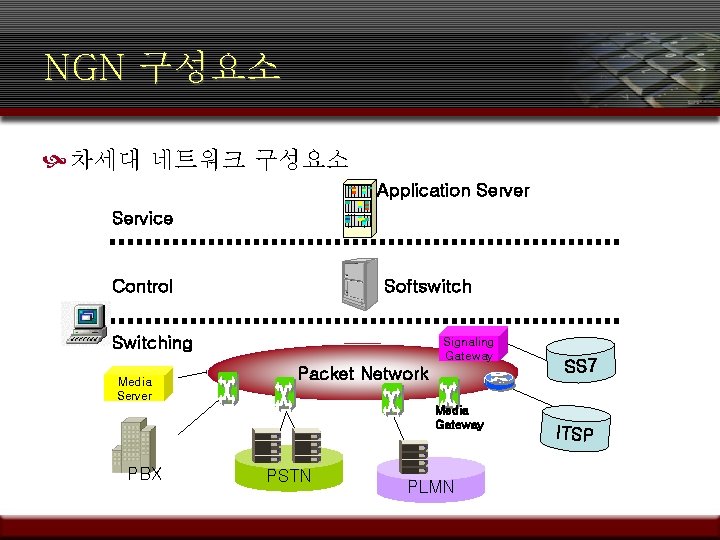

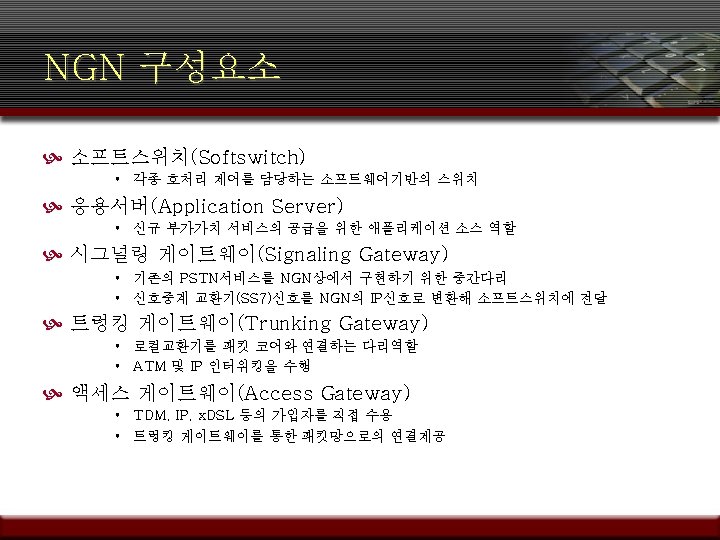

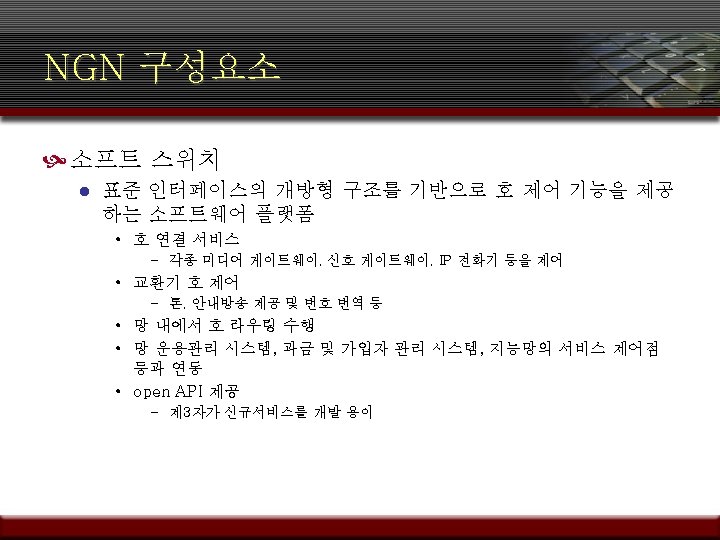

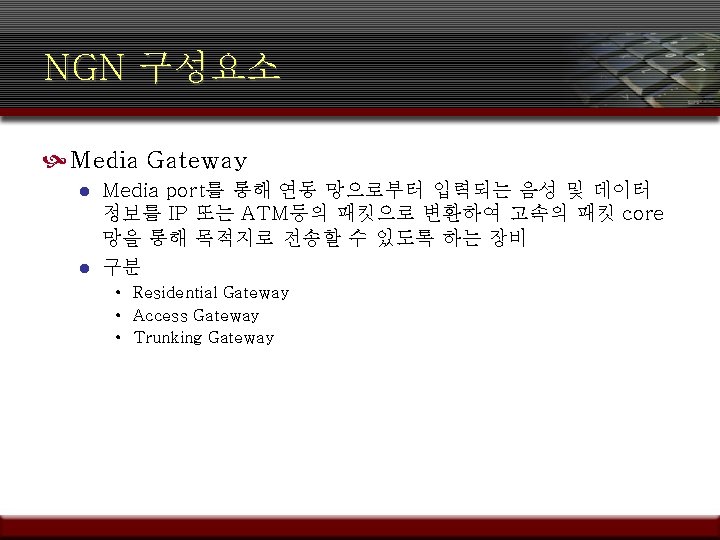

NGN 구성요소 차세대 네트워크 구성요소 Application Server Service Control Softswitch Switching Media Server Signaling Gateway Packet Network Media Gateway PBX PSTN PLMN SS 7 ITSP

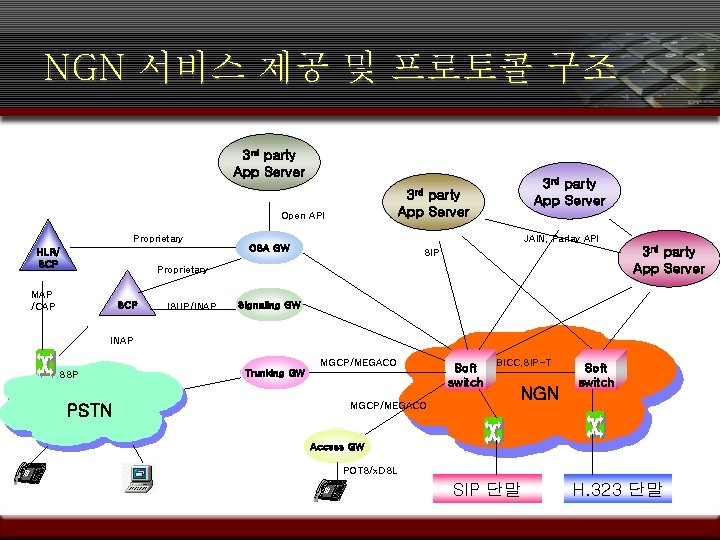

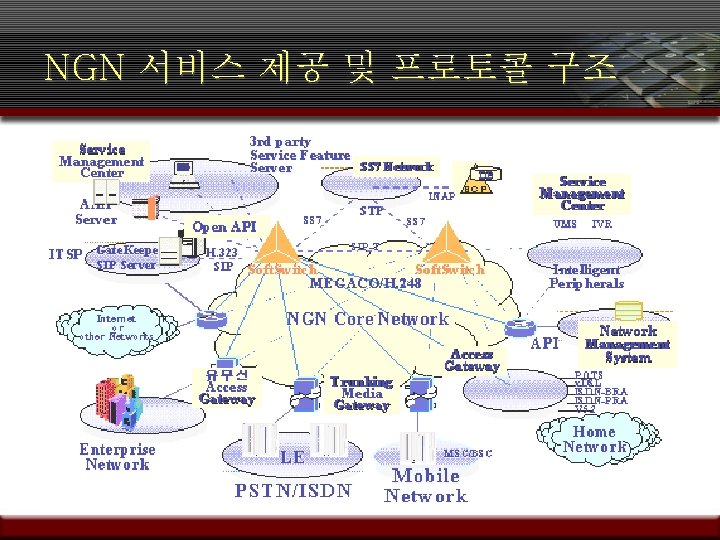

NGN 서비스 제공 및 프로토콜 구조 3 rd party App Server Open API Proprietary JAIN, Parlay API OSA GW HLR/ SCP 3 rd party App Server SIP Proprietary MAP /CAP SCP ISUP/INAP Signaling GW INAP MGCP/MEGACO SSP PSTN Trunking GW MGCP/MEGACO Soft switch BICC, SIP-T NGN Soft switch Access GW POTS/x. DSL SIP 단말 H. 323 단말

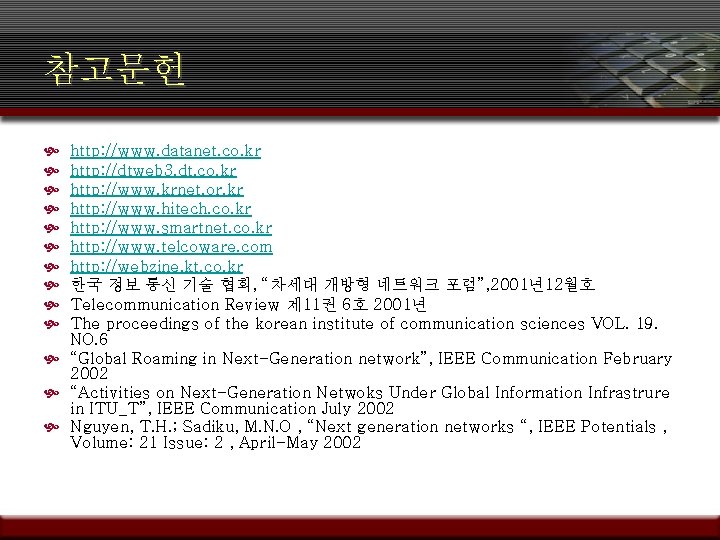

참고문헌 http: //www. datanet. co. kr http: //dtweb 3. dt. co. kr http: //www. krnet. or. kr http: //www. hitech. co. kr http: //www. smartnet. co. kr http: //www. telcoware. com http: //webzine. kt. co. kr 한국 정보 통신 기술 협회, “차세대 개방형 네트워크 포럼”, 2001년12월호 Telecommunication Review 제 11권 6호 2001년 The proceedings of the korean institute of communication sciences VOL. 19. NO. 6 “Global Roaming in Next-Generation network”, IEEE Communication February 2002 “Activities on Next-Generation Netwoks Under Global Information Infrastrure in ITU_T”, IEEE Communication July 2002 Nguyen, T. H. ; Sadiku, M. N. O , “Next generation networks “, IEEE Potentials , Volume: 21 Issue: 2 , April-May 2002
