Monitorok csoportosítása, működésük, jellemzőik Készítette: Zsipi Dávid 9/A Felkészítő tanára: Gulyásné Lovász Mária József Attila Gimnázium és Szakképző Iskola 4090 Polgár, Kiss Ernő u. 10.

Monitor A monitor a személyi számítógép legfontosabb kiviteli (output) perifériája. Feladata az információk, adatok megjelenítése. Biztosítja a számítógéppel való állandó kapcsolatot a felhasználó számára.

Monitorok és a számítógép kapcsolata ü A mikroprocesszor a videókártyán keresztül küldi a jeleket a monitor felé. ü A videókártya a monitor kábelen keresztül csatlakozik a monitorhoz. ü Régebben többféle videókártya volt (MDA, CGA, EGA. . ): az egyik digitálisan, a másik analóg jelekkel működött. ü Ma VGA (Video Graphic Array) és HDMI (High Definition Multimedia Interface) rendszerű monitorokat használunk, amelyeket VGA videókártyán keresztül illesztenek a számítógéphez. ü Minden monitoron és videókártyán van szabványos VGA csatlakozó (D -SUB).

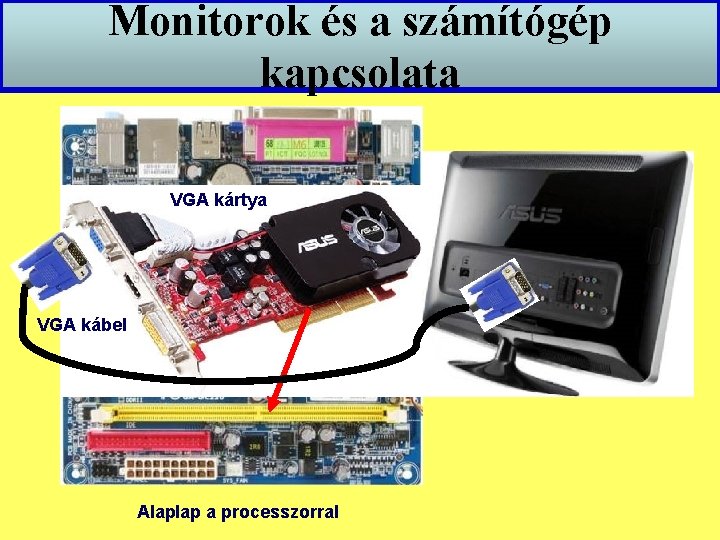

Monitorok és a számítógép kapcsolata VGA kártya VGA kábel Alaplap a processzorral

A monitorok főbb paraméterei Felbontás Képátló Képfrissítési frekvencia Színmélység Tovább Képpont távolság Megjeleníthető színek száma

A felbontás A grafikus felbontóképességet a függőlegesen és vízszintesen megjeleníthető képpontok alapján egy számpár határozza meg. VGA A felbontás a monitor által megjeleníthető pixelek száma (szorzatként). Sz eb bk SVGA ép XGA SXGA UXGA Egy képernyősorban található képpontok számának és a képernyősorok számának szorzata. A képet annál szebbnek látjuk, minél több képpontból áll egy képernyőkép. Az 1024 x 768 -as felbontáskor a képernyőkép 1024 oszlopot és 768 sort tartalmaz, így egy képernyőkép 786. 432 pontból áll össze. Vissza

Képátló Mértékegysége a hüvelyk = coll = inch. 1 inch=2, 54 cm A monitor egyik sarkától a szemközti sarkáig terjedő távolság Vissza

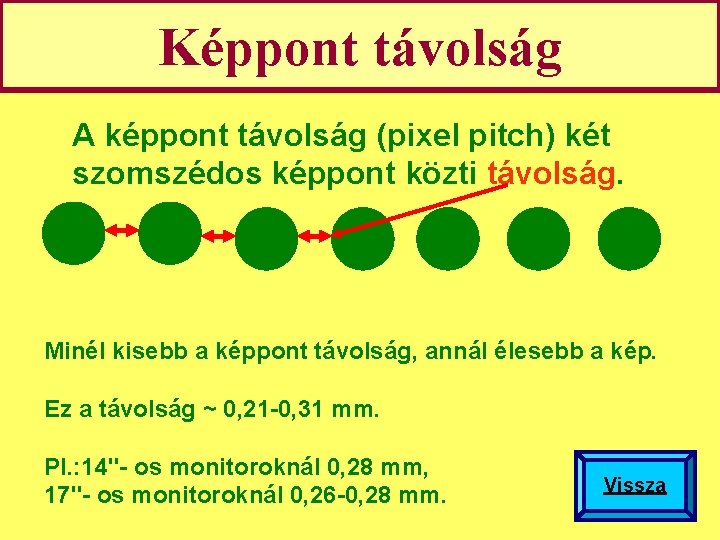

Képpont távolság A képpont távolság (pixel pitch) két szomszédos képpont közti távolság. Minél kisebb a képpont távolság, annál élesebb a kép. Ez a távolság ~ 0, 21 -0, 31 mm. Pl. : 14"- os monitoroknál 0, 28 mm, 17"- os monitoroknál 0, 26 -0, 28 mm. Vissza

Képfrissítési frekvencia Minden monitor a működési elvétől és a technikai megvalósításától függő módon másodpercenként többször is megjeleníti a képet, ezt nevezzük képfrissítésnek. A képfrissítési frekvencia megadja, hogy 1 másodperc alatt hányszor történik meg a képfrissítés. Pl. : 60 Hz esetén 60 -szor, 85 Hz esetén 85 -ször. Minél nagyobb képfrissítési frekvencia értéke, annál jobb a monitor, annál kellemesebb a szemünknek. 50 kép/sec esetén már folyamatosnak látjuk a képet, de közelről nézve a monitort még lehet érzékelni a vibrálást.

Képfrissítési frekvencia F I G Y E L D A vissza VIDEÓ K É P F R I S S Í T É S T !

Színmélység A színmélység meghatározza, hogy a monitor hány színt használhat a kép megjelenítéséhez, vagyis hány biten tároljuk a színeket. A számítógép az egyes képpontok adatait az alapszínek (piros, zöld, kék) intenzitását meghatározó bináris számok formájában tárolja. Bitek száma 1 4 8 Színek száma 2 16 256 Elnevezés Monokróm 16 színű 256 színű 16 24 65 536 16 777 216 High color True color Vissza

Monitorok csoportosítása képfelbontás és a megjelenített színek száma szerint Szabvány neve: Felbontóképesség és színek száma: Hercules 720 x 348 képpontból állította elő a képet és monochrom CGA 320 x 200 a felbontás és (egyszerre) összesen 4 szín kezelésére alkalmas EGA 640 x 350 képpontos felbontás és 16 megjeleníthető szín VGA 640 x 480 a felbontás, de színek száma 256 SVGA 1028 x 768 képpont és minimum 256 szín megjelenítésére alkalmas Vissza

Feladatok Válaszd ki az igaz állításokat! A monitor a legfontosabb kiviteli periféria. A monitor a legfontosabb beviteli periféria. A monitor feladata az adatok tárolása. A monitor feladata az adatok megjelenítése. A monitort biztosítja a számítógéppel való állandó kapcsolatot a felhasználó számára.

Feladatok Bitek száma 1 Elnevezés Monokróm 4 16 színű 16 High color 8 256 színű 24 True color

Monitorok csoportosítása működési elvük szerint CRT LCD Cathode Ray Tube Katódsugárcsöves monitor Liquid Crystal Display Folyadékkristályos monitor Tovább ! Kattints a képre! PDP Plazma Display Panel Gázplazmás monitor

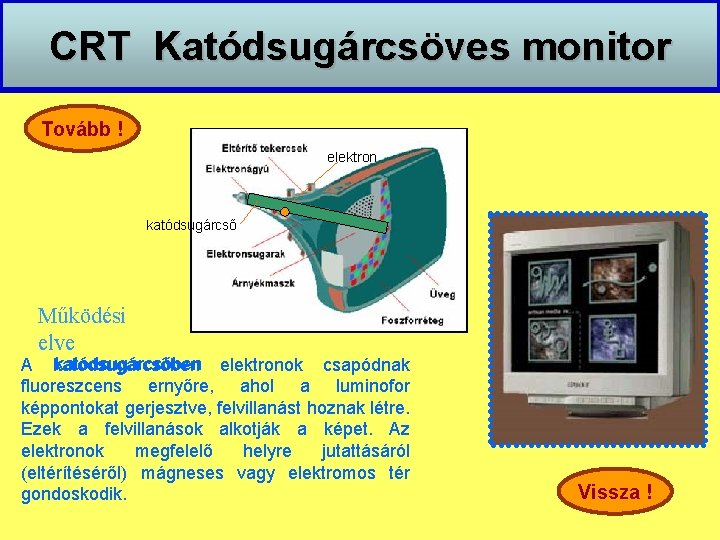

CRT Katódsugárcsöves monitor Tovább ! elektron katódsugárcső Működési elve katódsugárcsőben elektronok csapódnak A katódsugárcsőben fluoreszcens ernyőre, ahol a luminofor képpontokat gerjesztve, felvillanást hoznak létre. Ezek a felvillanások alkotják a képet. Az elektronok megfelelő helyre jutattásáról (eltérítéséről) mágneses vagy elektromos tér gondoskodik. Vissza !

LCD Folyadékkristályos monitor Tovább ! Működési elve: Két üveglap között vékony folyadékkristály molekulák vannak. Ezek a molekulák az elektromos térerősség hatására elfordulnak. Minden képpontban változtatható az elektromos térerősség, és így szabályozható az átengedett fény mennyisége. Vissza !

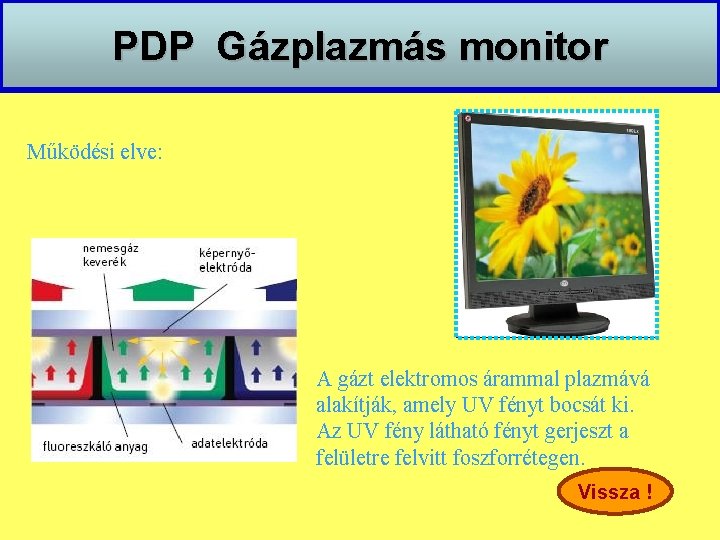

PDP Gázplazmás monitor Működési elve: A gázt elektromos árammal plazmává alakítják, amely UV fényt bocsát ki. Az UV fény látható fényt gerjeszt a felületre felvitt foszforrétegen. Vissza !

Monitorok csoportosítása a megjelenített kép típusa szerint Karakteres Grafikus Kattints a táblákra ! Tovább !

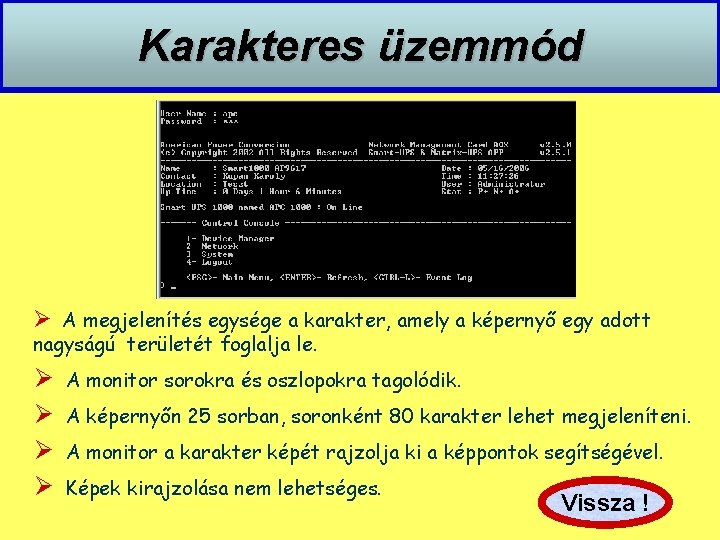

Karakteres üzemmód Ø A megjelenítés egysége a karakter, amely a képernyő egy adott nagyságú területét foglalja le. Ø Ø A monitor sorokra és oszlopokra tagolódik. A képernyőn 25 sorban, soronként 80 karakter lehet megjeleníteni. A monitor a karakter képét rajzolja ki a képpontok segítségével. Képek kirajzolása nem lehetséges. Vissza !

Grafikus üzemmód Ø Ø A megjelenítés egysége a képpont. A monitor sorokra és oszlopokra oszlik, de ezek képpontsorok és képpontoszlopok. Ø Bármilyen alakzat kirajzolható, így karakterek ( betűk, számok, írásjelek ) és képek egyaránt. Vissza !

Monitorok csoportosítása színkezelés szerint Monokróm monitor (karakteres) Színes VGA monitor Monokróm VGA monitor (grafikus) (szürkeárnyalatos grafikus) Két színt jelenít meg: Fekete + egy más szín. pl. fehér, sárga, zöld. A színes monitorok a 3 alapszínből kikeverve állítják elő a színes képet. A fekete és a fehér közötti átmenetek megjelenítésére is alkalmas.

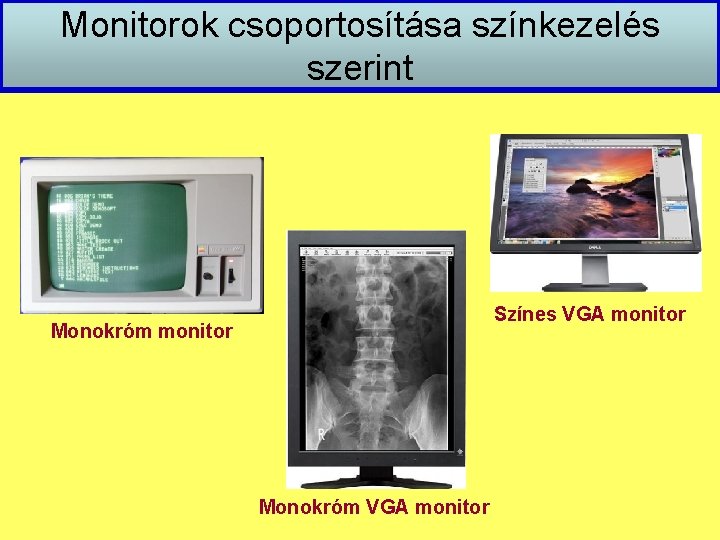

Monitorok csoportosítása színkezelés szerint Színes VGA monitor Monokróm VGA monitor

A legújabb találmány ! A monitor tisztításához nyomd meg a piros gombot!

…OK, a Tiéd már tiszta ! Most küldj el minket máshova is. . .

Források http: //www. asztrolizing. hu/szgepkezeles/italapok/1. 2. 2. 9_Mon itor. pdf http: //hu. wikipedia. org/wiki/Sz%C 3%ADn http: //hu. wikipedia. org/wiki/Monitor http: //informatika. gtportal. eu/index. php? f 0=monitor
