KIMENETI PERIFÉRIÁK Balaton Marcell Balázs

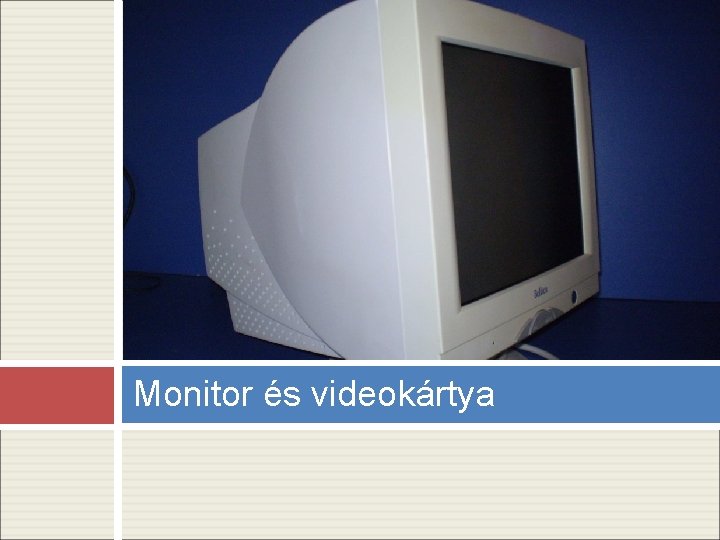

Monitor és videokártya

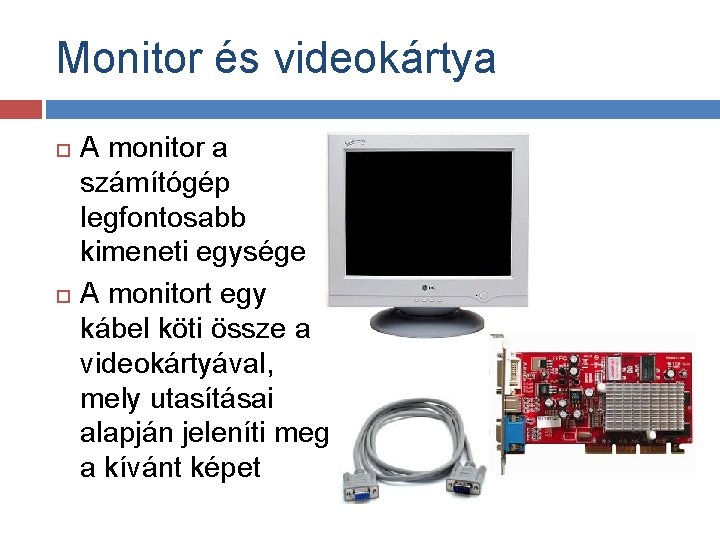

Monitor és videokártya A monitor a számítógép legfontosabb kimeneti egysége A monitort egy kábel köti össze a videokártyával, mely utasításai alapján jeleníti meg a kívánt képet

Monitor és videokártya szerepe A videokártya AGP vagy PCI-Express porton keresztül csatlakozik az alaplaphoz A számítógép küld egy jelet a videokártyának: elmondja milyen karaktert, képet, vagy grafikát kell megjeleníteni A videokártya lefordítja a jelet olyan utasítások sorozatára, mely segítségével a monitor meg tudja jeleníteni azt A monitor megjeleníti

Monitorok fajtái működési elv szerint 1. 2. 3. Katódsugárcsöves (CRT) Folyadékkristályos (LCD/TFT) Gázplazmás (PDP)

Katódsugárcsöves (CRT) Előnye és hátránya ü ü Színhű megjelenítés Viszonylag olcsó Nagy méret Nagy súly „Egészségre káros” Működéséről Egy elektronsugár segítségével rajzol ki képet egy foszforeszkáló képernyőfelületre

Folyadékkristályos (LCD) Előnye és hátránya ü ü Kis helyigény Alacsony energiafelhasználás Magasabb ár Kevésbé telt színek Pixelhiba-lehetőség A pixelhibáról A gyártás tökéletlensége miatt „beragadt” képpontok lehetnek Általában csak megadott szám felett számít garanciális hibának

Aktív-mátrixos LCD (TFT) Az LCD technológián alapul Minden egyes képpontja egy saját tranzisztorból áll Erre utal a rövidítés: Thin Film Transistor, azaz Vékonyfilm Tranzisztor Ezek aktív állapotban elő tudnak állítani egy világító pontot

Gázplazmás (PDP) Előnye és hátránya ü ü Villódzástól mentes Tökéletes színeket ad bármely szögből nézve Fogyasztása a CRThez hasonló Működéséről A gázok a bennük lévő mozgó elektronok hatására fényt bocsátanak ki Ionizált neon- vagy argongázt zárnak két üveglap közé, melybe vízszintesen és függőlegesen vezetékek vannak beágyazva A vezetékek metszéspontjai határozzák meg a fényt kibocsátó képpontokat

Csatlakozási lehetőségek Videokártya kimenetek DVI S-Video VGA: CRT monitorhoz és analóg LCD-hez S-Video: TV-hez DVI: digitális LCD-hez

Monitorok csoportosítása a megjelenített kép típusa szerint Karakteres Képernyőjén 25 sorban soronként 80 karakter volt megjeleníthető Az ilyen monitorok kis memóriaigénnyel rendelkeztek Grafikus Bonyolult képek megjelenítésére is képesek A tárolás és megjelenítés képpontokban történik Nagy memóriaigény jellemzi őket

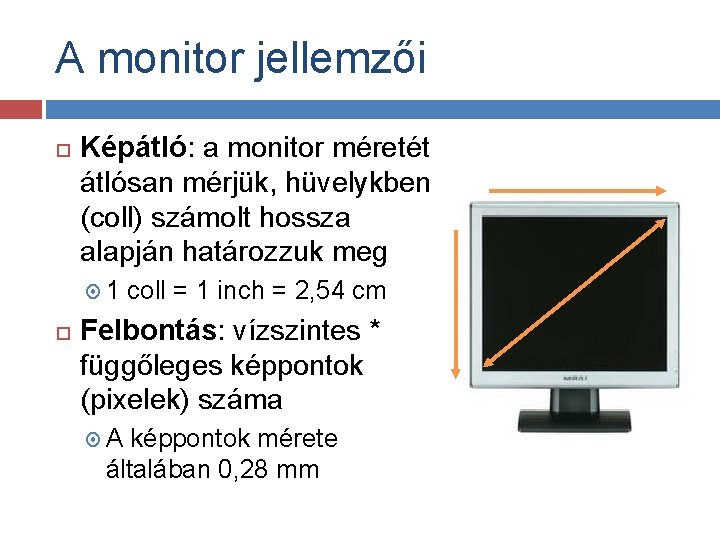

A monitor jellemzői Képátló: a monitor méretét átlósan mérjük, hüvelykben (coll) számolt hossza alapján határozzuk meg 1 coll = 1 inch = 2, 54 cm Felbontás: vízszintes * függőleges képpontok (pixelek) száma A képpontok mérete általában 0, 28 mm

Nyomtató

Nyomtató A nyomtató feladata, hogy egy számítógépről származó információt papíron (vagy más hordozón, pl: boríték, írásvetítő fólia, stb. ) megjelenítsenek. A monitornál korábbi vizuális megjelenítő eszköz

Nyomtatók csoportosítása Alkalmazott technika szerint: Ütő nyomtatók Nem ütő nyomtatók Egyszerre kinyomtatható karakterek száma szerint: Karakternyomtató Sornyomtató Lapnyomtató

Nyomtatási paraméterek Nyomtatási minőség, a nyomtatás felbontása tűk száma (9, 24) egy inch-en (2, 54 cm) megjeleníthető pontok száma: DPI (dots per inch). Pl. : 300 DPI Nyomtatási sebesség: karakter/másodperc: CPS (character per secundum) lap/perc: PPM (pages per minute)

Karakternyomtató (ütő) Fajtái: Gömbfejes nyomtató Margarétafejes nyomtató Előnye: Hátránya: Egyszerű, olcsó működés Fix karakterkészlet Működése: Írógéphez hasonlóan egyszerre egy karaktert nyomtat

Sornyomtató (ütő) Előnye: Hátránya: Nagyon gyors (100 -300 CPS) Fix karakterkészlet Zajos Drága Működése: Egy papír szélességű hengersor tartalmazza az összes karakter domborképét Minden karakterhelyen a megfelelő karakter kerül a festékszalag mögé és így egy sor egyszerre nyomtatódik

Mátrixnyomtató (ütő) Előnye: Hátránya: Olcsó, alacsony nyomtatási költség Többpéldányos nyomtatás Képes leporellót kezelni Lassú Zajos nyomtatás Nyomtatási kép nem szép Működése: Kis tűk segítségével egy festékszalagon keresztül pontokat nyom a papírra.

Tintasugaras nyomtató Fajtái: Előnye: Halk, viszonylag gyors működés Olcsó eszköz Jó minőségű nyomat Hátránya: buboréknyomtatók (bubblejet) piezo-elektromos nyomtatók Magas oldalköltség (főleg színes nyomatnál) Nem vízálló nyomat Működése: Térfogatváltozás következtében kis tinta csepp kerül a papírra

Lézernyomtató Előnye: Halk és gyors működés Alacsony nyomtatási költség Kiváló minőség Vízálló nyomat Hátránya: Magas beszerzési költség

Hangkártya

Hangkártya Olyan bővítőkártya, ami hangot fogad és ad ki számítógépes programok utasítására Egyszerre bemeneti és kimeneti eszköz is A legtöbb mai számítógépben ez az eszköz az alaplapra van építve (integrálva)

Kimenetek és bemenetek A legtöbb 1999 után gyártott hangkártya csatlakozói a Microsoft PC 99 szabványa szerint a van színezve: Szín Rózsaszín Világoskék Világoszöld Fekete Ezüst Narancs Funkció Analóg mikrofon bemenet Analóg kimenet a fő hangszóróknak vagy a fejhallgatónak. Analóg kimenet a hátsó hangszóróknak (4. 0 vagy több esetén). Analóg kimenet az oldalsó hangszóróknak (7. 1 esetén). S/PDIF digitális kimenet
