Logički sklopovi Osnovni pojmovi Logički sklopovi Crtanje logičkih sklopova

Osnovni pojmovi pojam objašnjenje Logička izjava Ako neki matematički ili logički izraz ima kao rezultat ISTINA ili LAŽ (NEISTINA) primjer *Npr. 5<9, rezultat je ISTINA, a za 5>9 rezultat je LAŽ * Zabok je u RH, rezultat je ISTINA Logički operatori Logičke izjave povezujemo logičkim operatorima (AND ili I, OR ili ILI, NOT ili NE) *Slon je sisavac. I Mačka je sisavac. , rezultat je ISTINA *Krapina ima more. I Zadar ima more. , rezultat je LAŽ Boolova algebra Povezivanjem logičkih izjava logičkim operatorima dobivamo nove logičke izjave. Dio matematike koji se bavi ovim nazivamo matematička logika. Pravila rada s logičkim izjavama daje nam Boolova algebra. Primjeri na slajdu Tablice istinitosti One prikazuju osnovna pravila za logičke operacije. Kombiniranjem osnovnih logičkih sklopova (logičkih operacija) računalo obavlja i najsloženije operacije. Izjava A NE A 0 1 1 0

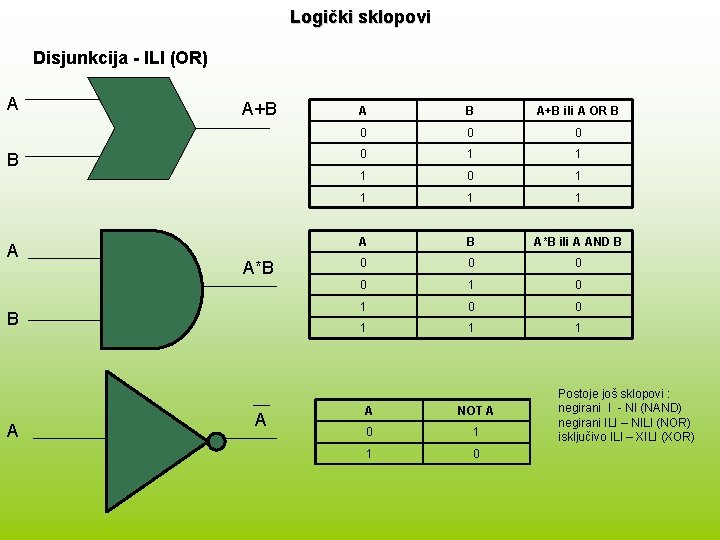

Logički sklopovi Disjunkcija - ILI (OR) A A+B B A A*B B A A A B A+B ili A OR B 0 0 1 1 1 0 1 1 A B A*B ili A AND B 0 0 1 1 1 A NOT A 0 1 1 0 Postoje još sklopovi : negirani I - NI (NAND) negirani ILI – NILI (NOR) isključivo ILI – XILI (XOR)

Crtanje logičkih sklopova i Boolova algebra
