LA PLACA MADRE SUS PARTES Y FUNCIONES

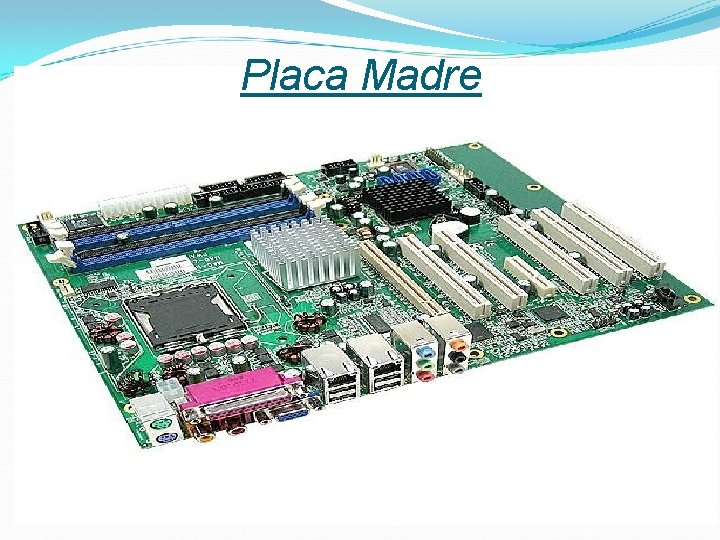

Placa Madre la Placa Madre o “Placa Base” es un elemento polivalente cuya misión es la de ofrecer soporte físico al PC además de otra serie de funcione.

Placa Madre

Conectores de entrada y salida Son interfaces para conectar dispositivos mediante cables. Tiene las siguientes partes: Conector VGA: Permiten conectar el monitor. Un puerto paralelo: Permite conectar impresoras antiguas. Un puerto LAN: Permiten conectar el ordenador a una red. Puertos USB: Permiten conectar periféricos más recientes Puerto de audio: Permiten conectar altavoces, o bien un sistema de sonido de alta fidelidad o un micrófono, Un puerto serie: Permite conectar periféricos antiguos Puertos de Mouse Y Teclado

Fuente de poder Es el componente eléctrico/electrónico que transforma la corriente de la red eléctrica, a través de unos procesos electrónicos en el que se consigue reducir la tensión de entrada a la fuente (220 v o 125 v) que son los que nos otorga la red eléctrica por medio un transformador en bobina a 5 a 12 voltios

Ranuras de expansión Son compartimientos en los que se puede insertar tarjetas de expansión. . Existen varios tipos de ranuras: ISA: Permiten insertar ranuras ISA. Las más lentas las de 16 bits. VLB: Se utilizaba para instalar tarjetas gráficas. PCI: Se utilizan para conectar tarjetas más rápidas que las tarjetas ISA y se ejecutan a 32 bits. AGP: Es un puerto rápido para tarjetas gráficas. AMR: Se utiliza para conectar tarjetas miniatura construidas para PC.

Ranuras de expansión

Ranura IDE Los cuales son para conectar los lectores, grabadores, DVDRW, disquetera, Discos Duros, ide, etc. . .

Conectores internos y conectores eléctricos Hay dos tipos de conectores, los conectores o interfaces de "datos" y los conectores propiamente eléctricos. Las interfaces de datos conectan los dispositivos a la placa y las conexiones eléctricas conectan la fuente de alimentación a los dispositivos incluida la placa. En los conectores internos estarian los conectores de la unidad de disco y disquete

La Bios Es un pequeño programa incorporado en un chip de la placa base. Su finalidad es mantener cierta información básica en el arranque de la computadora. Esta información puede ser la configuración de nuestro disco duro, fecha hora del sistema prioridad de arranque desde la red etc.

Jumper de la bios Se encarga de hacer cargar y de borrar la bios, en otras palabras al estar en el pin 1 -2 significa estado activo, por lo que la bios carga con los valores por default, y al estar en los pines 2 -3 significa clear resetea la bios.

Conectores de la RAM Se denominan ranuras de memoria al lugar en la placa donde se colocan las memorias. El número de ranuras no es fijo depende de la placa madre. Se utiliza para almacenar datos mientras se ejecuta el ordenador; sin embargo, los contenidos se eliminan al apagarse o reiniciarse el ordenador, a diferencia de los dispositivos de almacenamiento masivo como los discos duros, que mantienen la información de manera segura, incluso cuando el ordenador se encuentra apagado. ".

Memoria Ram Es un tipo de memoria temporal que pierde sus datos cuando se queda sin energía (por ejemplo, al apagar la computadora), por lo cual es una memoria volátil.

El chipset es un circuito electrónico cuya función consiste en coordinar la transferencia de datos entre los distintos componentes del ordenador (incluso el procesador y la memoria).

Chipset Nvidia El cual esta encargado de los graficos y lo que tenga que ver con el video.

Socket Matriz de pequeños agujeros (zócalo) existente en una placa madre donde encajan, sin dificultad, los pines de un microprocesador; dicha matriz, denominada Pin grid array o simplemente PGA, permite la conexión entre el microprocesador y dicha placa base.

Pila de litio Es la que esta encargada de mantener al dia la información existente, como es mantener actualizada la hora, fecha, etc.

Conectores sata Estos son los conectores para el nuevo standard de discos duros conocidos como sata 2

Ventilador Sirve para mantener en temperatura estable a la placa madre
