Koruma ve depolama yapıları (s. 78) • Alet ve Makine koruma yapıları kullanılacak ekipmanların boyutları çizelge 5. 1 • Ürün koruma ve depolama yapıları • Tahıl depoları • Mısır serenleri • Yeşil yem siloları • Meyve ve sebze Depolama yapıları • Kaba yem depoları
2017 vize Önce yem hacmi hesaplanır 365 x 22 x 10= 80300 kg 1 t………. 12 m 3 80. 3 t ……. . X. X=963. 6 m 3 Yapı kesit alanı hesaplanır; a) Üçgen b) dikdörtgen Toplam alanı bulunur a) (2. 4 x 8. 4 /2) = 10. 08 m 2 (%100 ü kullanılırsa) b) (8. 4 x 4. 8 ) = 40. 32 m 2 Toplam= 50. 4 m 2 2. 4 m 4. 8 m 8. 4 m En sonunda gereksinilen hacim kesit alanına bölünür 963. 6 / 50. 4 = 19. 12 m bulunur
Bitkisel Üretim Yapıları ( SERALAR) daha geniş bilgi A. N. Yüksel kitabı : http: //www. volkanderinbay. com/tarimnet/seray. asp? konuno=0 • Sera; Bitki yetiştiriciliğinde ihtiyaç duyulan iklimle ilgili çevre şartlarına tümüyle veya kısmen bağlı kalmadan gerektiğinde bu faktörleri denetim altında tutarak yıl boyunca çeşitli kültür bitkileriyle bunların fide ve fidanlarını üretmek, bitkileri korumak ve sergileyebilmek amacıyla yapılan yapılardır. Yay çatılı sera • faydaları; 1 - yetiştirme devresi uzatılması 2 - birim alandan alınan verim ve niteliği artmakta 3 - pazara sürekli mal çıkarma 4 - sera içinde düzenli ve sürekli işgücü 5 - yeni sanayi kollarının kurulup, gelişmesine imkan sağlanabilir.
Seraların planlanmasında etkili faktörler 1. İklim faktörleri 2. Topak ve topoğrafya faktörleri 3. Diğer faktörler (su kalitesi, elektirik, ulaşım, konuta yakınlık) Beşik Çatılı sera (cam sera)

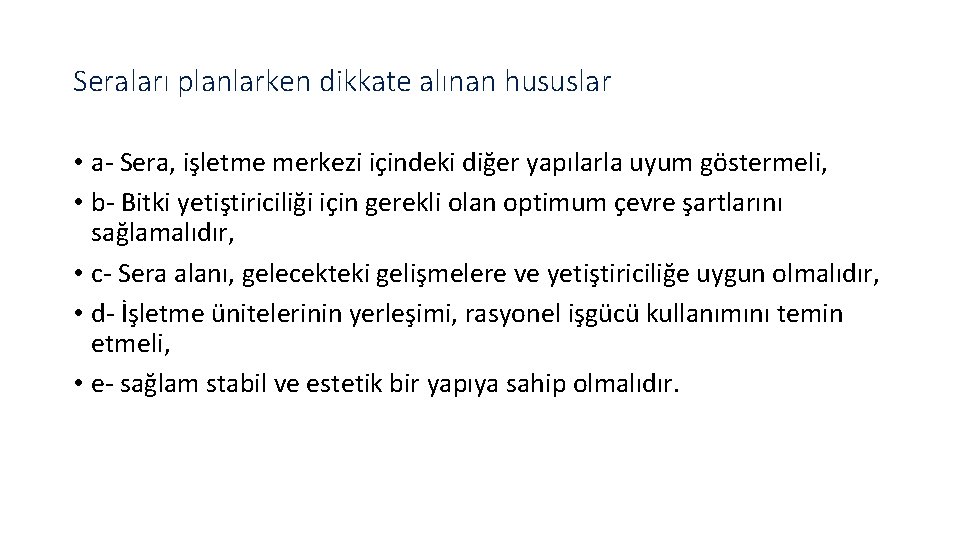

Seraları planlarken dikkate alınan hususlar • a- Sera, işletme merkezi içindeki diğer yapılarla uyum göstermeli, • b- Bitki yetiştiriciliği için gerekli olan optimum çevre şartlarını sağlamalıdır, • c- Sera alanı, gelecekteki gelişmelere ve yetiştiriciliğe uygun olmalıdır, • d- İşletme ünitelerinin yerleşimi, rasyonel işgücü kullanımını temin etmeli, • e- sağlam stabil ve estetik bir yapıya sahip olmalıdır.
Sera yerinin seçimi • Bitki yetiştiriciliği için gerekli olan iklim faktörlerinin sağlanabileceği ortamlar tercih edilmelidir. • Işık • Sıcaklık • Rüzgar Sera yeri toprağı kaliteli olmalı Arazinin kontrol edilebilir olması Elektrik şebekesine yakınlık Ulaşım- sıcak su kaynağı- yerleşim yerine uzaklık- Pazar yerine uzaklıkdiğer
Seraları yönlendirilmesi • Doğal ışıktan yararlanma çok önemlidir. • Ülkemizde sera Uzun ekseni doğu batı doğrultusunda olmalıdır.
Seraların boyutlandırılması • Sera boyutlarını genişlik, uzunluk, yükseklik, çatı eğim açısı ve sera hacmi belirler.
Şekil 6. 1. Sera yapı elemanları s. 108 1. Kolonlar (Dikmeler), 2. Aşıklar 3. Mertekler 4. Mahya aşığı 5. Temel 6. Yan aşıklar 7. Sera kapısı 8. Çatı havalandırması 9. Yan havalandırma 10. Su basman duvarı 10
Örtü malzemesi ihtiyacı h L b
örnek • Boyutları b=9 m, h=3 m =26° ve L=100 m olan sera için gerekli net örtü malzemesi miktarını hesaplayınız. h L b
Boyutları b=9 m, h=3 m =26° ve L=100 m olan sera için gerekli net örtü malzemesi miktarını hesaplayınız. Uzunluk bulunur (D) c h L b D=2(c+h) c = (b/2) / cos c = (9/2) / cos 26° = 5. 0 m D=2(5+3)=16 m Tüm Yüzey Alanı (A) = Yan ve üst(A 1) + ön ve arka (A 2) A 1=D x L = 16 x 100= 1600 m 2 A 2=(üçgen alanı + dikdörtgen alanı) x 2 üçgen alanı= ( b 2 /4 ) x tg üçgen alanı= ( 92 /4 ) x tg 26 = 9, 87 m 2 Dikdörtgen alanı= h x b= 3 x 9 = 27 m 2 A 2= (9, 87+27 ) x 2= 73, 7 m 2 A= A 1 + A 2 = 1600+73, 7 = 1673, 7 m 2
Seralarda çevre koşullarının kontrolü • Kışın çevre koşullarının sağlanması • ısıtma • Yazın çevre koşullarının sağlanması • Havalandırma • Yazın 40 -50 defa • Gölgelendirme kışın 10 -30 defa değişmesi gerekir • Güneş ışınlarının seraya girmesini engelleyerek iç ortam sıcaklığının düşürülmesi • Boya, kireç vb, • Örtü perdeleri • Soğutma • Makinalı soğutma • Yağmurlama ile soğutma
Sera yapı malzemesi ve seçimi • Sera yapı malzemeleri iki grupta incelenir • Sera yapı (konstrüksiyon) malzemeleri • Ahşap, çelik, sert plastik • Sera örtü malzemeleri • Cam, plastik Bu malzemelerin seçimindeki genel kriterler ; • Ucuz sağlam hafif olmalı, • Seri üretime uygun olmalı • Enerji tasarrufu sağlamalı • Kuruluş ve tamiri kolay olmalı, • Hava koşullarından etkilenmemeli • Sera içinde yeterli iklim ayarlaması yapabilmelidir.
Sera örtü malzemesinin seçiminde dikkat edilecek hususlar • Dayanıklılık • Işık geçirgenliği • Isı yalıtımı • Ağırlığı • Mukavemet oranı • Sıcaklık limitleri • Döşeme kolaylığı • Ekonomik olması
