Gnie Climatique FICHE EUROPEENNE 1 allure 2012 1

Génie Climatique FICHE EUROPEENNE 1 allure 2012 1

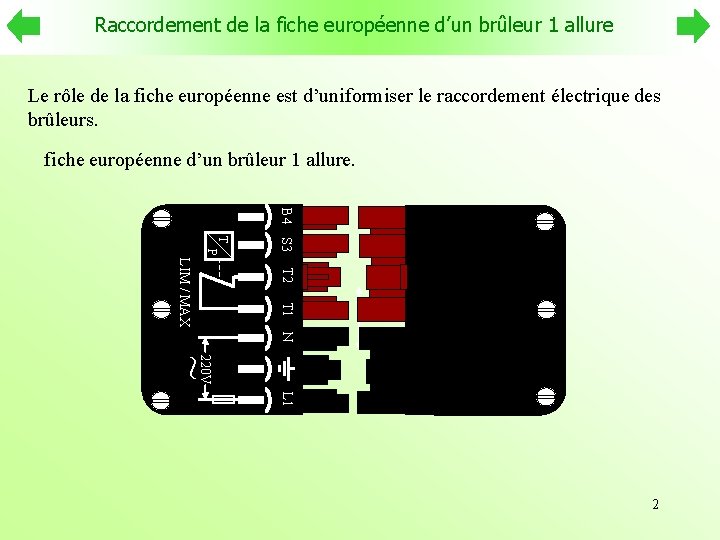

Raccordement de la fiche européenne d’un brûleur 1 allure Le rôle de la fiche européenne est d’uniformiser le raccordement électrique des brûleurs. fiche européenne d’un brûleur 1 allure. B 4 S 3 T P T 2 LIM / MAX T 1 N 220 V ~ L 1 2

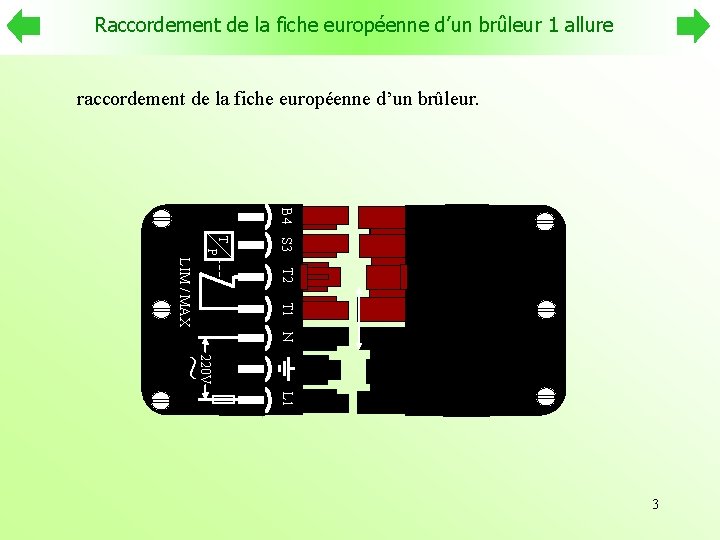

Raccordement de la fiche européenne d’un brûleur 1 allure raccordement de la fiche européenne d’un brûleur. B 4 S 3 T P T 2 LIM / MAX T 1 N 220 V ~ L 1 3

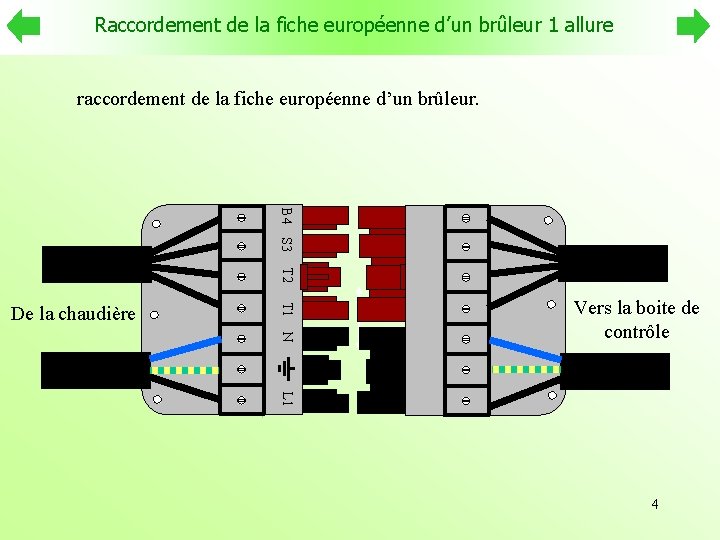

Raccordement de la fiche européenne d’un brûleur 1 allure raccordement de la fiche européenne d’un brûleur. B 4 S 3 T 2 T 1 De la chaudière N Vers la boite de contrôle L 1 4

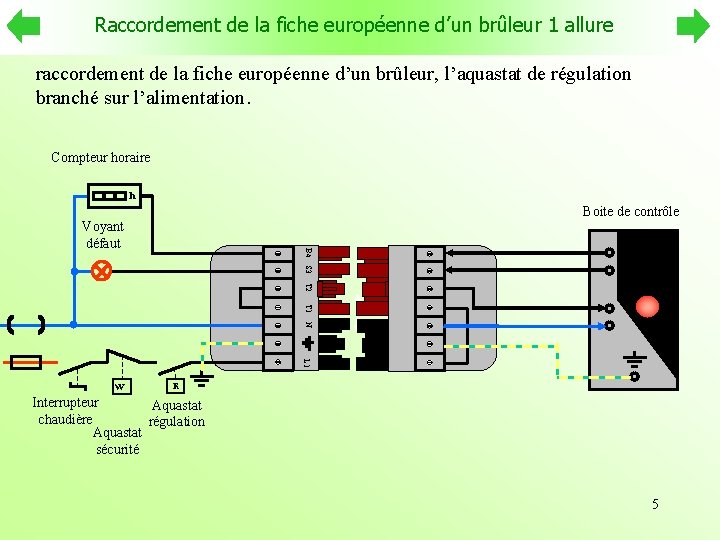

Raccordement de la fiche européenne d’un brûleur 1 allure raccordement de la fiche européenne d’un brûleur, l’aquastat de régulation branché sur l’alimentation. Compteur horaire h Boite de contrôle B 4 S 3 Voyant défaut T 2 T 1 N L 1 W R Interrupteur Aquastat chaudière régulation Aquastat sécurité 5

Raccordement de la fiche européenne d’un brûleur 1 allure raccordement de la fiche européenne d’un brûleur, l’aquastat de régulation branché sur l’alimentation. Compteur horaire h Boite de contrôle B 4 S 3 Voyant défaut T 2 T 1 N L 1 W R Interrupteur Aquastat chaudière régulation Aquastat sécurité 6

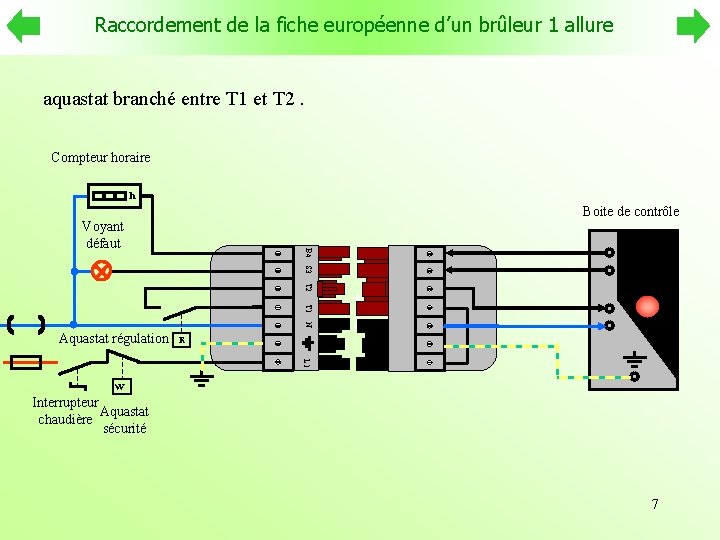

Raccordement de la fiche européenne d’un brûleur 1 allure aquastat branché entre T 1 et T 2. Compteur horaire h Boite de contrôle B 4 S 3 Voyant défaut T 2 T 1 N Aquastat régulation R L 1 W Interrupteur Aquastat chaudière sécurité 7

Raccordement de la fiche européenne d’un brûleur 1 allure boîte de contrôle alimentée directement. Compteur horaire 1ère allure h Boite de contrôle B 4 S 3 Voyant défaut T 2 T 1 N Aquastat limitation L L 1 W Interrupteur Aquastat chaudière sécurité 8

Raccordement de la fiche européenne d’un brûleur 1 allure Compteur horaire h Boite de contrôle 4 T 2 T 1 T 1 LIM / MAX P S 3 B 4 Voyant défaut N N ~ 220 V L L 1 1 W R Interrupteur Aquastat chaudière régulation Aquastat sécurité 9

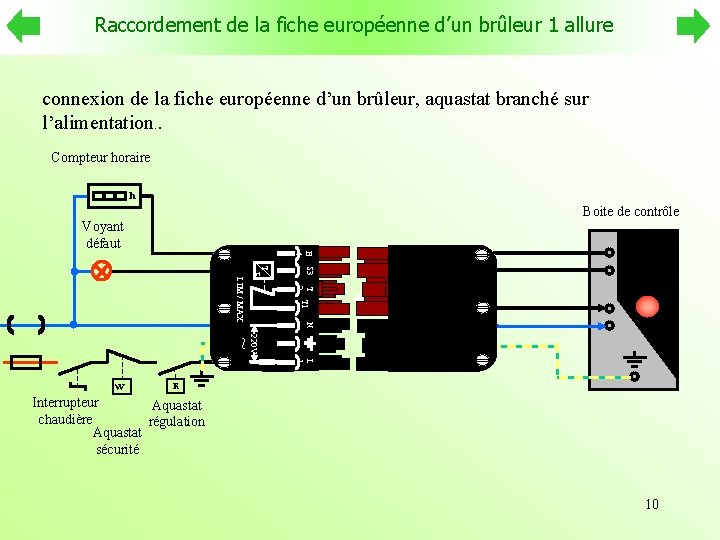

Raccordement de la fiche européenne d’un brûleur 1 allure connexion de la fiche européenne d’un brûleur, aquastat branché sur l’alimentation. . Compteur horaire h Boite de contrôle 4 T 2 T 1 T 1 LIM / MAX P S 3 B 4 Voyant défaut N N ~ 220 V L L 1 1 W R Interrupteur Aquastat chaudière régulation Aquastat sécurité 10

Raccordement de la fiche européenne d’un brûleur 1 allure connexion de la fiche européenne d’un brûleur, aquastat branché sur l’alimentation. . Compteur horaire h Demande mise en marche brûleur Boite de contrôle 4 T 2 T 1 T 1 LIM / MAX P S 3 B 4 Voyant défaut N N 220 V ~ L L 1 1 W R Interrupteur Aquastat chaudière régulation Aquastat sécurité 11

Raccordement de la fiche européenne d’un brûleur 1 allure connexion de la fiche européenne d’un brûleur, boîte de contrôle alimentée directement, aquastat de régulation branché entre. T 1 et T 2. Compteur horaire 1ère allure h Boite de contrôle 4 T 2 T 1 T 1 LIM / MAX P S 3 B 4 Voyant défaut N N 220 V L ~ Aquastat limitation L L 1 1 W Interrupteur Aquastat chaudière sécurité 12

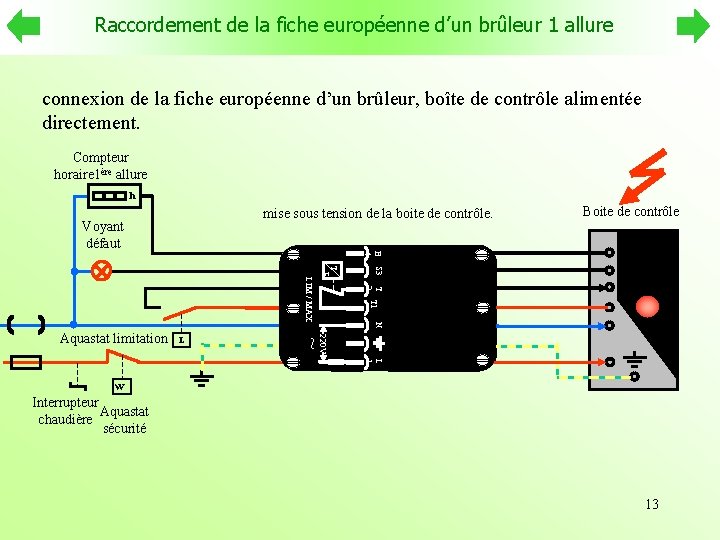

Raccordement de la fiche européenne d’un brûleur 1 allure connexion de la fiche européenne d’un brûleur, boîte de contrôle alimentée directement. Compteur horaire 1ère allure h mise sous tension de la boite de contrôle. Boite de contrôle 4 T 2 T 1 T 1 LIM / MAX P S 3 B 4 Voyant défaut N N 220 V L ~ Aquastat limitation L L 1 1 W Interrupteur Aquastat chaudière sécurité 13

Raccordement de la fiche européenne d’un brûleur 1 allure Raccordement de la fiche européenne d’un brûleur, boîte de contrôle alimentée directement (fermeture de l’aquastat). Compteur horaire 1ère allure h Demande de mise en marche du brûleur. Boite de contrôle 4 T 2 T 1 T 1 LIM / MAX P S 3 B 4 Voyant défaut N N 220 V L ~ Aquastat limitation L L 1 1 W Interrupteur Aquastat chaudière sécurité 14

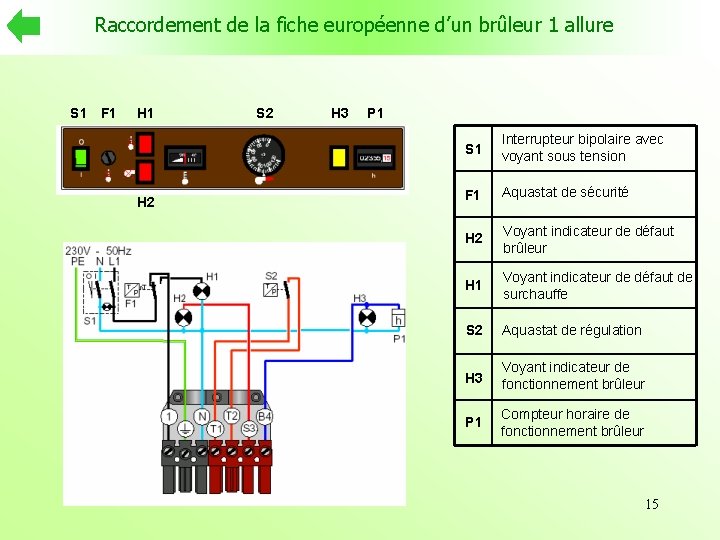

Raccordement de la fiche européenne d’un brûleur 1 allure S 1 F 1 H 2 S 2 H 3 P 1 S 1 Interrupteur bipolaire avec voyant sous tension F 1 Aquastat de sécurité H 2 Voyant indicateur de défaut brûleur H 1 Voyant indicateur de défaut de surchauffe S 2 Aquastat de régulation H 3 Voyant indicateur de fonctionnement brûleur P 1 Compteur horaire de fonctionnement brûleur 15
