Gesichtsschädel Augenhöhle zusammengestellt von Dr. András Csillag

Gesichtsschädel Augenhöhle zusammengestellt von Dr. András Csillag

Verzögerung am Wachstum des Gesichtsschädels im Vergleich zum Hirnschädel 15 Wochen 20 Wochen Fonticulus

Verzögerung am Wachstum des Gesichtsschädels im Vergleich zum Hirnschädel 15 Wochen 20 Wochen Fonticulus maior Sutura metopica Neugeborene Symphysis mandibulae

Schematische Darstellung vom Annulus tendineus communis (Zinnscher Ring). Die extraokulären Muskeln und die Gebilde

Schematische Darstellung vom Annulus tendineus communis (Zinnscher Ring). Die extraokulären Muskeln und die Gebilde im Canalis opticus und in der Fissura orbitalis superior. 1. Superior orbital fissure 2. Lacrimal nerve 3. Levator palpebrae superioris muscle 4. Frontal nerve 5. Superior ophthalmic vein 6. Trochlear nerve 7. Superior oblique muscle 8. Superior rectus muscle 9. Optic nerve 10. Medial rectus muscle 11. Lateral rectus muscle 12. Oculomotor nerve (superior division) 13. Nasociliary nerve 14. Ophthalmic artery 15. Abducent nerve 16. Oculomotor nerve (inferior division) 17. Inferior rectus muscle 18. Common tendinous ring 19. Inferior ophthalmic vein Csillag A, Atlas of the Sensory Organs, Humana Press, 2005

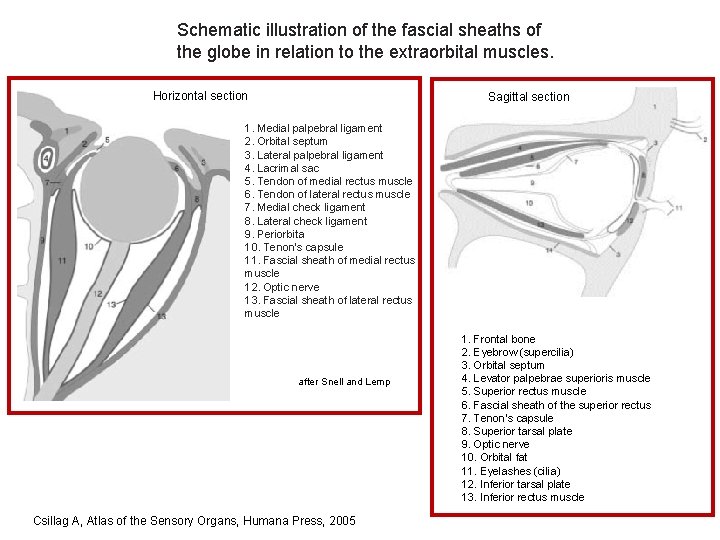

Schematic illustration of the fascial sheaths of the globe in relation to the extraorbital

Schematic illustration of the fascial sheaths of the globe in relation to the extraorbital muscles. Horizontal section Sagittal section 1. Medial palpebral ligament 2. Orbital septum 3. Lateral palpebral ligament 4. Lacrimal sac 5. Tendon of medial rectus muscle 6. Tendon of lateral rectus muscle 7. Medial check ligament 8. Lateral check ligament 9. Periorbita 10. Tenon’s capsule 11. Fascial sheath of medial rectus muscle 12. Optic nerve 13. Fascial sheath of lateral rectus muscle after Snell and Lemp Csillag A, Atlas of the Sensory Organs, Humana Press, 2005 1. Frontal bone 2. Eyebrow (supercilia) 3. Orbital septum 4. Levator palpebrae superioris muscle 5. Superior rectus muscle 6. Fascial sheath of the superior rectus 7. Tenon’s capsule 8. Superior tarsal plate 9. Optic nerve 10. Orbital fat 11. Eyelashes (cilia) 12. Inferior tarsal plate 13. Inferior rectus muscle

Koronares CT des Kopfes I. 1. Gehirn 2. Sinus frontalis (supraorbitale Ausbreitung) 3. Crista

Koronares CT des Kopfes I. 1. Gehirn 2. Sinus frontalis (supraorbitale Ausbreitung) 3. Crista galli 4. Bulbus oculi 5. Corpus adiposum orbitae 6. Lamina perpendicularis ossis ethmoidalis 7. Lamina orbitalis 8. Septum nasi 9. Corpus maxillae 10. Concha nasalis inf. 11. Meatus nasi inf. 12. Sinus maxillaris (Highmore) 13. Corpus adiposum buccae 14. Processus alveolaris maxillae 15. Palatum durum 16. Cavum oris 17. Lingua 18. M. buccinator 19. Arcus dentalis inf. Csillag A, Atlas of Medical Imaging, Koenemann, Cologne, 1999

Koronares CT des Kopfes II. 1. Squama frontalis 2. Pars orbitalis ossis frontalis 3.

Koronares CT des Kopfes II. 1. Squama frontalis 2. Pars orbitalis ossis frontalis 3. Cerebrum 4. Crista galli, os ethmoidale 5. M. obliquus sup. 6. Mm. rectus sup. et levator palpebrae sup. 7. M. rectus med. 8. N. opticus 9. M. rectus lat. 10. M. temporalis 11. M. rectus inf. 12. Sinus maxillaris 13. Concha nasalis inf. 14. Septum nasi 15. M. masseter 16. Arcus zygomaticus 17. Proc. alveolaris maxillae 18. Palatum durum 19. Proc. alveolaris mendibulae 20. M. buccinator 21. Lingua Csillag A, Atlas of Medical Imaging, Koenemann, Cologne, 1999

Koronares CT des Kopfes III. 1. Ala major 2. Sinus sphenoidalis 3. Cerebrum 4.

Koronares CT des Kopfes III. 1. Ala major 2. Sinus sphenoidalis 3. Cerebrum 4. Squama temporalis 5. M. temporalis 6. Fossa infratemporalis 7. Proc. pterygoideus 8. Vomer 9. Nasopharynx 10. Arcus zygomaticus 11. M. masseter 12. Mandibula 13. Hamulus pterygoideus 14. Palatum molle 15. Cavum oris 16. Lingua Csillag A, Atlas of Medical Imaging, Koenemann, Cologne, 1999

Koronares CT des Kopfes IV. 1. M. temporalis 2. Ala major 3. Cerebrum 4.

Koronares CT des Kopfes IV. 1. M. temporalis 2. Ala major 3. Cerebrum 4. Sinus sphenoidalis 5. Fossa infratemp. et m. pterygoid. lat. 7. Proc. pterygoideus 8. Vomer 9. Arcus zygomaticus 10. M. masseter 11. Mandibula 12. M. pterygoideus med. 13. M. levator veli palatini 14. M. tensor veli palatini 15. Nasopharynx 16. Palatum molle 17. Tonsilla palatina 18. Uvula 19. Cavum oris Csillag A, Atlas of Medical Imaging, Koenemann, Cologne, 1999

Koronares CT des Kopfes V. 1. Cerebrum 2. Proc. clinoidalis ant. 3. Sinus sphenoidalis

Koronares CT des Kopfes V. 1. Cerebrum 2. Proc. clinoidalis ant. 3. Sinus sphenoidalis 4. Proc. pterygoideus 5. Arcus zygomaticus 6. Squama temporalis 7. M. temporalis 8. M. masseter 9. M. pterygoideus lat. 10. M. pterygoideus med. 11. Spatium parapharyngeum 12. M. constrictor pharyngis sup. 13. Nasopharynx 14. Torus tubarius 15. Ramus mandibulae 16. Tonsilla palatina 17. Oropharynx Csillag A, Atlas of Medical Imaging, Koenemann, Cologne, 1999

Koronares CT des Kopfes VI. 1. M. temporalis 2. Cerebrum 3. Proc. clinoideus ant.

Koronares CT des Kopfes VI. 1. M. temporalis 2. Cerebrum 3. Proc. clinoideus ant. 4. Corpus ossis sphenoidei 5. Art. temporomandibularis 6. Proc. condylaris mandibulae 7. Ramus mandibulae 8. M. pterygoid. lat. 9. Spatium parapharyngeum 10. M. constrictor pharyng. sup. 11. Paries dors. nasopharyngis 12. M. pterygoid. med. 13. Nasopharynx 14. M. masseter 15. Oropharynx 16. M. mylohyoideus 17. M. digastricus Csillag A, Atlas of Medical Imaging, Koenemann, Cologne, 1999

Koronales MRT der Orbita 1. Temporalis muscle 2. Rectus lateralis muscle 3. Rectus superior

Koronales MRT der Orbita 1. Temporalis muscle 2. Rectus lateralis muscle 3. Rectus superior and levator palpebrae superioris muscles 4. Optic nerve 5. Orbital fat pad 6. Obliquus superior muscle 7. Ethmoidal air cells 8. Rectus inferior muscle 9. Rectus medialis muscle 10. Zygomatic arch + masseter muscle 11. Maxillary sinus 12. Middle nasal concha 13. Inferior nasal concha 14. Nasal septum 15. Hard palate Csillag A, Atlas of Medical Imaging, Koenemann, Cologne, 1999

Sagittales MRT der Orbita 1. Frontal bone 2. Brain 3. Upper eyelid 4. Tarsal

Sagittales MRT der Orbita 1. Frontal bone 2. Brain 3. Upper eyelid 4. Tarsal plate 5. Tendon of levator palpebrae sup. muscle 6. Rectus superior and levator palpebrae sup. muscles 7. Optic nerve 8. Anterior chamber of eye 9. Lens 10. Ciliary body 11. Vitreous 12. Orbital fat pad 13. Lower eyelid 14. Rectus inferior muscle 15. Orbicularis oculi muscle 16. Obliquus inferior muscle 17. Maxillary sinus Csillag A, Atlas of Medical Imaging, Koenemann, Cologne, 1999

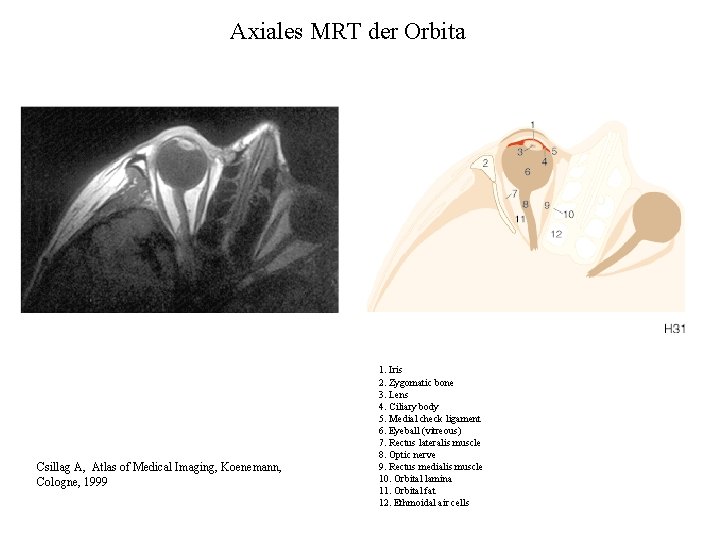

Axiales MRT der Orbita Csillag A, Atlas of Medical Imaging, Koenemann, Cologne, 1999 1.

Axiales MRT der Orbita Csillag A, Atlas of Medical Imaging, Koenemann, Cologne, 1999 1. Iris 2. Zygomatic bone 3. Lens 4. Ciliary body 5. Medial check ligament 6. Eyeball (vitreous) 7. Rectus lateralis muscle 8. Optic nerve 9. Rectus medialis muscle 10. Orbital lamina 11. Orbital fat 12. Ethmoidal air cells
