CORTISZERV A hallrendszer fejldse sszelltotta Dr Csillag Andrs

CORTI-SZERV A hallórendszer fejlődése összeállította: Dr Csillag András

ORGAN OF CORTI Development of the ear : Dr András Csillag Compiled by

ORGANON SPIRALE (CORTI) Entwicklung des Hör- und Gleichgewichtsorgans Zusammengestellt von Dr András Csillag

Csillag A, Atlas of the Sensory Organs, Humana Press, 2005

Csillag A, Atlas of the Sensory Organs, Humana Press, 2005

Csillag A, Atlas of the Sensory Organs, Humana Press, 2005

1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. 14. 15. 16. Neuralrinne Ohrplakod Crista neuralis (Neuralleiste) Mesenchym Ektoderm Aorta primitiva dorsalis Vorderdarm Amnion Aorta primitiva ventralis Ohrgrube Pharynx Neuralrohr Vesica otica (Ohrblase) Sulcus branchialis I (Erste Kiemenfurche) Recessus branchialis I (Erste Kiemenltasche) Entwicklung des Ohres Menschlicher Embryo Stadien: 9 Somiten (A) 16 Somiten (B) 4 mm (C) (Nach Arey) Csillag A, Atlas of the Sensory Organs, Humana Press, 2005

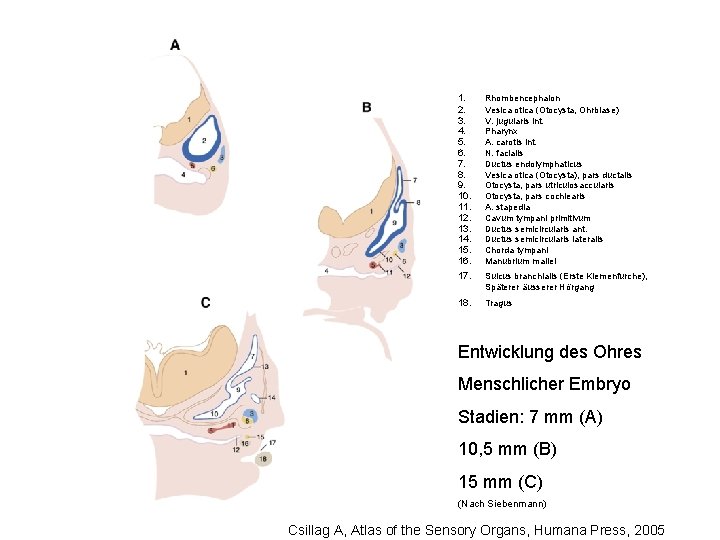

1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. 14. 15. 16. Rhombencephalon Vesica otica (Otocysta, Ohrblase) V. jugularis int. Pharynx A. carotis int. N. facialis Ductus endolymphaticus Vesica otica (Otocysta), pars ductalis Otocysta, pars utriculosaccularis Otocysta, pars cochlearis A. stapedia Cavum tympani primitivum Ductus semicircularis ant. Ductus semicircularis lateralis Chorda tympani Manubrium mallei 17. Sulcus branchialis (Erste Kiemenfurche), Späterer äusserer Hörgang 18. Tragus Entwicklung des Ohres Menschlicher Embryo Stadien: 7 mm (A) 10, 5 mm (B) 15 mm (C) (Nach Siebenmann) Csillag A, Atlas of the Sensory Organs, Humana Press, 2005

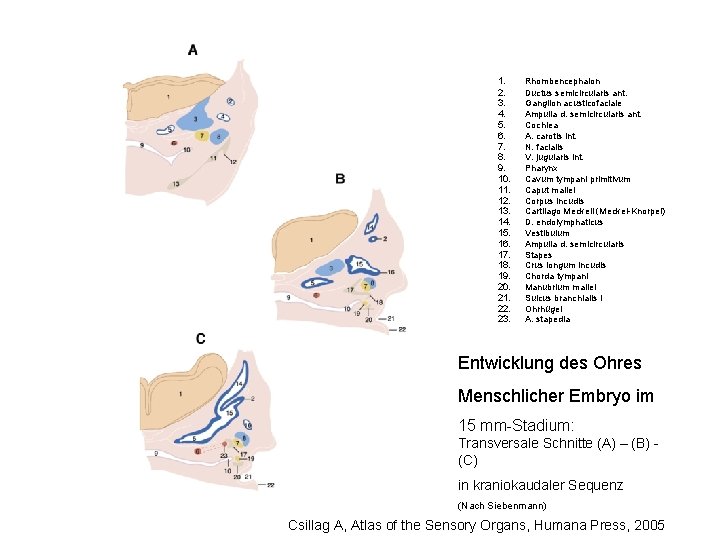

1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. 14. 15. 16. 17. 18. 19. 20. 21. 22. 23. Rhombencephalon Ductus semicircularis ant. Ganglion acusticofaciale Ampulla d. semicircularis ant. Cochlea A. carotis int. N. facialis V. jugularis int. Pharynx Cavum tympani primitivum Caput mallei Corpus incudis Cartilago Meckeli (Meckel-Knorpel) D. endolymphaticus Vestibulum Ampulla d. semicircularis Stapes Crus longum incudis Chorda tympani Manubrium mallei Sulcus branchialis I Ohrhügel A. stapedia Entwicklung des Ohres Menschlicher Embryo im 15 mm-Stadium: Transversale Schnitte (A) – (B) (C) in kraniokaudaler Sequenz (Nach Siebenmann) Csillag A, Atlas of the Sensory Organs, Humana Press, 2005

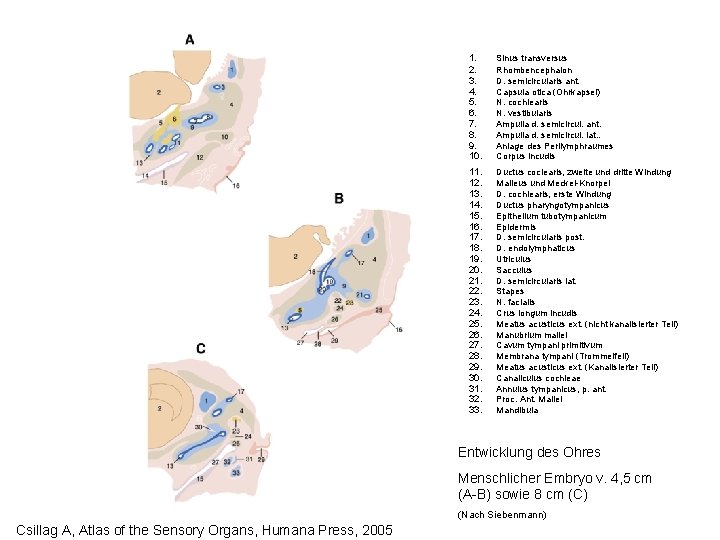

1. 2. 3. 4. 5. 6. 7. 8. 9. 10. Sinus transversus Rhombencephalon D. semicircularis ant. Capsula otica (Ohrkapsel) N. cochlearis N. vestibularis Ampulla d. semicircul. ant. Ampulla d. semicircul. lat. . Anlage des Perilymphraumes Corpus incudis 11. 12. 13. 14. 15. 16. 17. 18. 19. 20. 21. 22. 23. 24. 25. 26. 27. 28. 29. 30. 31. 32. 33. Ductus coclearis, zweite und dritte Windung Malleus und Meckel-Knorpel D. cochlearis, erste Windung Ductus pharyngotympanicus Epithelium tubotympanicum Epidermis D. semicircularis post. D. endolymphaticus Utriculus Sacculus D. semicircularis lat. Stapes N. facialis Crus longum incudis Meatus acusticus ext. (nicht kanalisierter Teil) Manubrium mallei Cavum tympani primitivum Membrana tympani (Trommelfell) Meatus acusticus ext. (Kanalisierter Teil) Canaliculus cochleae Annulus tympanicus, p. ant. Proc. Ant. Mallei Mandibula Entwicklung des Ohres Menschlicher Embryo v. 4, 5 cm (A-B) sowie 8 cm (C) (Nach Siebenmann) Csillag A, Atlas of the Sensory Organs, Humana Press, 2005

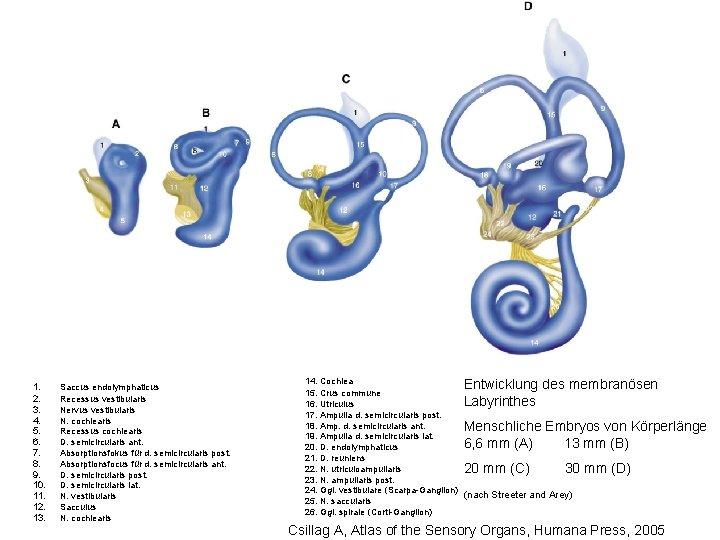

1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. Saccus endolymphaticus Recessus vestibularis Nervus vestibularis N. cochlearis Recessus cochlearis D. semicircularis ant. Absorptionsfokus für d. semicircularis post. Absorptionsfocus für d. semicircularis ant. D. semicircularis post. D. semicircularis lat. N. vestibularis Sacculus N. cochlearis 14. Cochlea Entwicklung des membranösen 15. Crus commune Labyrinthes 16. Utriculus 17. Ampulla d. semicircularis post. 18. Amp. d. semicircularis ant. Menschliche Embryos von Körperlänge 19. Ampulla d. semicircularis lat. 6, 6 mm (A) 13 mm (B) 20. D. endolymphaticus 21. D. reuniens 22. N. utriculoampullaris 20 mm (C) 30 mm (D) 23. N. ampullaris post. 24. Ggl. vestibulare (Scarpa-Ganglion) (nach Streeter and Arey) 25. N. saccularis 26. Ggl. spirale (Corti-Ganglion) Csillag A, Atlas of the Sensory Organs, Humana Press, 2005

Csillag A, Atlas of the Sensory Organs, Humana Press, 2005
