GASILSKA ZVEZA IZOLA NADALJEVALNI TEAJ ZA GASILCE ELRKTRIKA

GASILSKA ZVEZA IZOLA NADALJEVALNI TEČAJ ZA GASILCE ELRKTRIKA V GASILSTVU

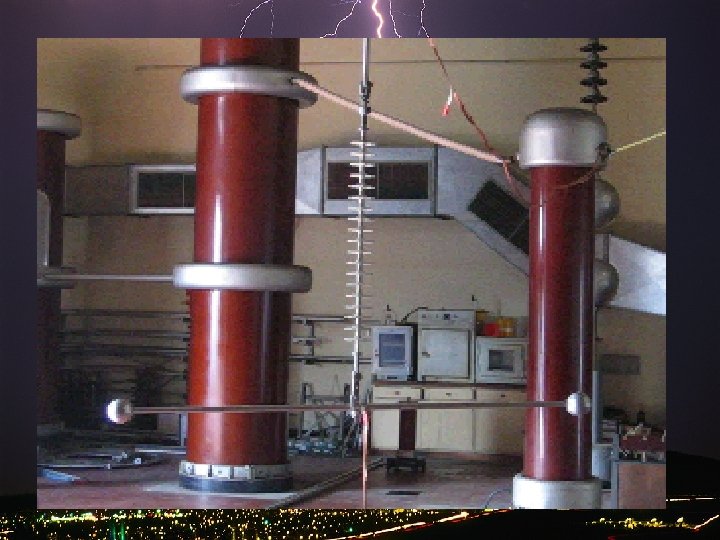

STATIČNA ELEKTRIKA Že naši predniki so s strahom opazovali strahotne učinke bliska oziroma strele. Takrat kakor tudi še tisočletja pozneje, si niso znali razložiti teh pojavov. Šele stari Grki so postali pozorni na pojav pri jantarju, če so jantarjevo palico drgnili z volneno krpo, je ta po drgnjenju lahko privlačila lahke delce (papir, prah…) Ker so stari Grki jantar imenovali elektron, se je verjetno tudi tega pojava prijel naziv ELEKTRINA oziroma naelektrenost ali ELEKTRIČNI NABOJ.

• Poznamo dve vrsti ELEKTRIČNIH NABOJEV – negativne (-) in pozitivne (+). • Istoimenska naboja se odbijata, raznoimenska pa se privlačita in v svojem vplivu uničujeta. (poizkusi z dvema magnetoma) • Merilo za energijo, ki jo vsebuje naelektreno telo, je njegov POTENCIAL ali NAPETOST. • Vsak električni naboj povzroča okoli sebe posebno stanje prostora, ki ga imenujemo ELEKTRIČNO POLJE. V njem zaznamo učinke električnih sil. • Čim višji potencial ima telo tem večja je moč električnega polja. • Potencial in z njim električno polje lahko tako narasteta, da pride do PRESKOKA EL. NABOJA z enega telesa na drugo telo. (v naravi strela)

ZGRADBA SNOVI • MOLEKULE • ATOMI • ELEKTRONI (-) • PROTONI ( + ) • NEUTRONI ( brez elektrine – nevtralni)

ELEKTRIČNA NAPETOST (U) • Električna napetost je potencialna razlika med dvema točkama. • Potencialna razlika nastane zaradi: – ELEKTROSTATIKA (trenje) – najvišje napetosti strele – KEMIĆNI PROCESI (kemična reakcija med dvema snovema) – ELEKTROMEHANSKI POJAVI (vrtenje tuljave v magnetnem polju) – ELEKTROMAGNETNI POJAVI (tuljava v spreminjajočem se magnetnem polju) – Izražamo jo v voltih (V)

ELEKTRIČNI TOK (I) • Električni tok je usmerjeno gibanje prostih elektronov v snovi. • Za usmerjeno gibanje prostih elektronov potrebujemo silo ki jo imenujemo električna napetost. • Električni tok izražamo v amperih (A)

ELEKTRIČNA UPORNOST (R) • Električni upor je lastnost snovi, ki jo le-ta kaže do prevajanja električnega toka. • Materiali, ki dobro prevajajo el. tok imajo majhno upornost –kovine- PREVODNIKI • Materiali, ki slabo ali pa sploh ne prevajajo el. tok pa imajo veliko upornost – nekovine IZOLATORJI • Električni upor izražamo v omih (Ω)

“OHMOV ZAKON” • Napetost je enaka zmnožku toka in upora. U= I. R --- R= U: I; I= U: R

ENOSMERNI IN IZMENIČNI TOK TER NAPETOST • Če je napetost stalna, bo ob nespremenjeni obremenitvi tekel vedno enak tok v isto smer – ENOSMERNI TOK – (DC) • Če se napetost spreminja po smeri in velikosti jo imenujemo izmenična napetost, le-ta požene IZMENIČNI TOK – (AC) • Uporabljamo enofazni in trifazni izmenični tok ter napetost. • Enofazna napetost je pri nas 220 V • Trifazna napetost je 380 V

DELO IN MOČ ELEKTRIČNEGA TOKA • Delo je produkt sile in poti. Podano je v Joulih (Džulih) - (J) oziroma v vatsekundah (Ws) • Moč je delo v enoti časa. Podana je v vatih(W). V elektrotehniki uporabljamo tudi večje enote za moč: k. W, MW, TW, GW

PORABA ELEKTRIČNE ENERGIJE • Porabo električne energije merimo s števci • Števci lahko merijo delovno in jalovo energijo, izgube itd. • Običajna je meritev delovne energije, ki se meri v kilovatnih urah (k. Wh)

STROJI IN NAPRAVE V ELEKTROTEHNIKI GENERATORJI

TRANSFORMATORJI

ELEKTROMOTORJI

ELEKTROENERGETSKI OBJEKTI SKICA NUKLEARNE ELEKTRARNE

TERMO ELEKTRARNA

HIDROELEKTRARNA

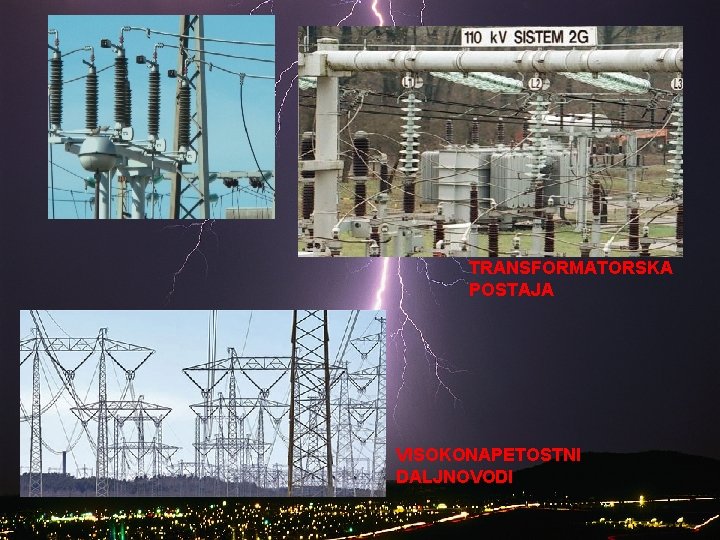

TRANSFORMATORSKA POSTAJA VISOKONAPETOSTNI DALJNOVODI

AKUMULATOR GORIVNE CELICE SHEMA DELOVANJA GORIVNE CELICE FOTOCELICE DRUGI VIRI ELEKTRIČNE ENERGIJE

OSNOVE ELEKTROENERGETSKIH NAPRAV IN 0 BJEKTOV • ELEKTROENERGETSKI PROSTORI • ELEKTRIČNE OBRATOVALNICE • ZAPRTA ELEKTRIČNA OBRATOVALIŠČA • Namembnost prostorov mora biti napisana na vhodnih vratih na posebnih opozorilnih napisih, ki opozarjajo na nevarnost. Nezaposlena oseba, ki je v teh prostorih v spremstvu, se mora dosledno ravnati po prejetih navodilih.

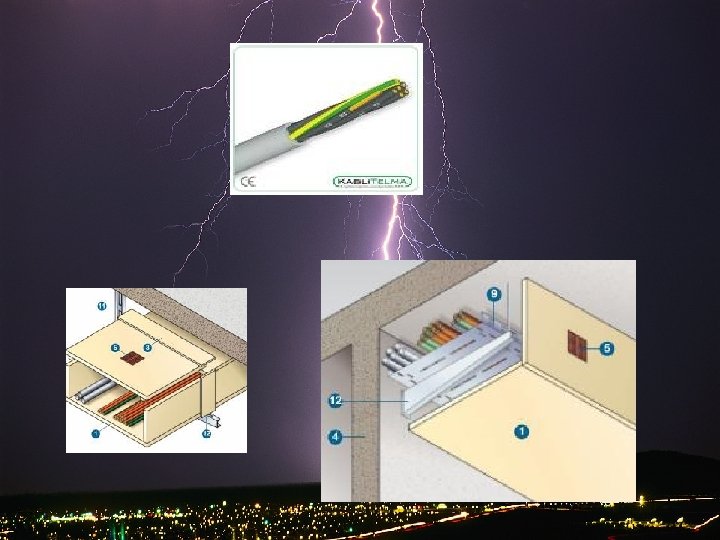

ELEKTRIČNE INSTALACIJE • Električne instalacije so smotrno povezane naprave, ki prenašajo električno energijo od proizvodnih naprav do porabnikov.

ZAŠČITA PRED ELEKTRIČNIMUDAROM • Električni udar je stik dela telesa z delom pod napetostjo, pri čem skozi telo steče električni tok. • • • ZAŠČITA PRED NEPOSREDNIM DOTIKOM ZAŠČITA PRED POSREDNIM DOTIKOM SOČASNA ZAŠČITA PRED NEPOSREDNIM IN POSREDNIM DOTIKOM • UPORABA RAZLIČNIH VRST SISTEMOV INSTALACIJ

Izenačevanje električnega potenciala

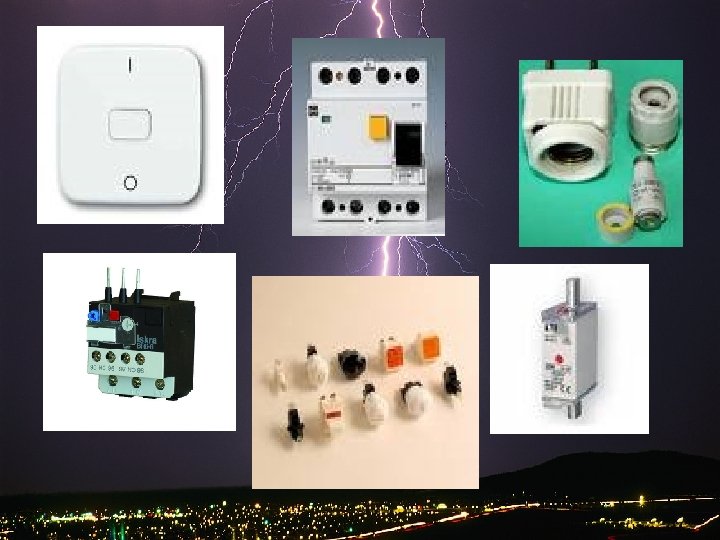

Dodatno izenačevanje potenciala FID STIKALO

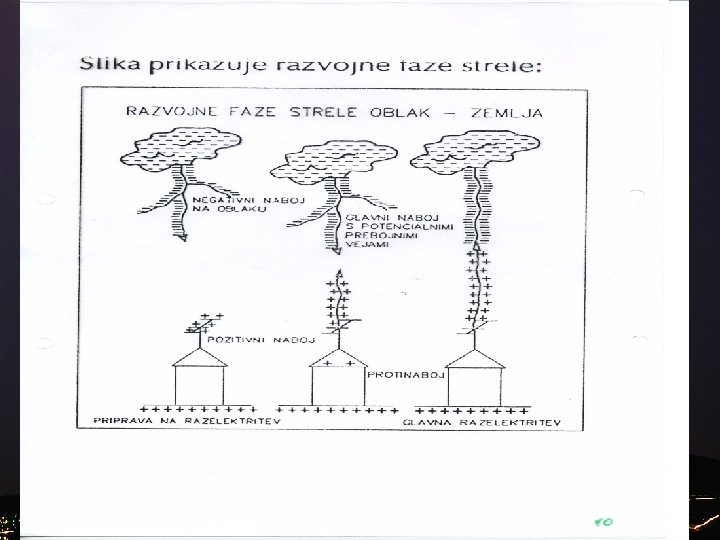

ZAŠČITA PRED DELOVANJEM STRELE IN PRED PRENAPETOSTMI • Stela je pojav električnega preboja med negativnim potencialom v oblakih in pozitivnim na zemlji.

STRELOVODI IN OZEMLJILA

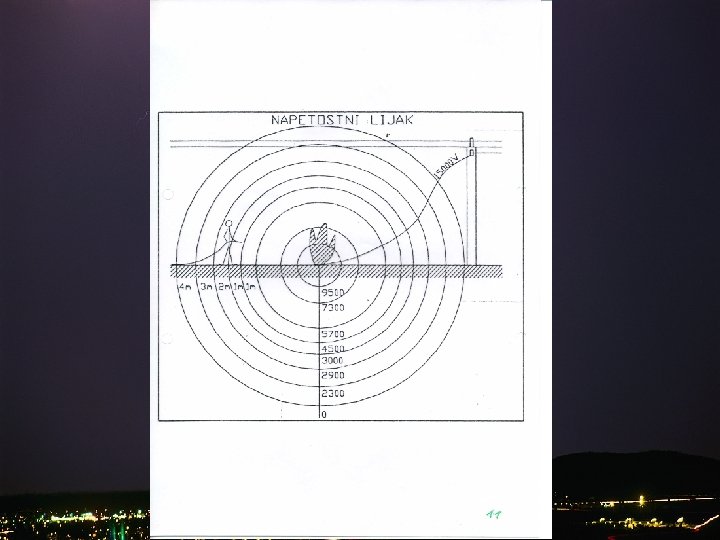

NAPETOST DOTIKA IN NAPETOST KORAKA • NAPETOST DOTIKA je razlika med napetostjo ozemljila in napetostjo tal na oddaljenosti 1 m od ozemljenega kovinskega predmeta ( približno razdalja iztegnjene roke) • NAPETOST KORAKA je enaka razliki napetosti tal v dveh točkah, ki sta v radialni smeri od ozemljila 1 m narazen ( približno en korak ) • Napetost dotika je človeškemu organizmu nevarnejša od napetosti koraka, ker gre pri dotiku z rokami del toka tudi skozi srce.

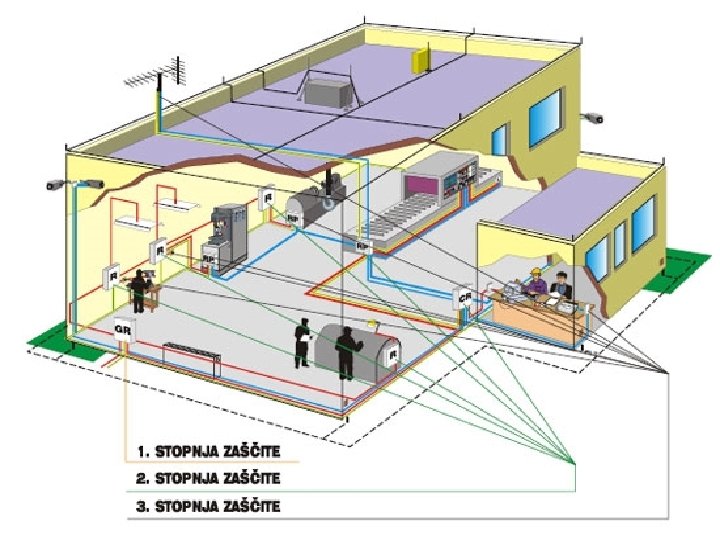

ZUNANJA ZAŠČITA PRED DELOVANJEM STRELE Zaščitna lovilna mreža Odvajanje razelektritvenega Potenciala v zemljo Galvansko Izenačevanje Kovinskih delov Zaslanjanje Zaščitno izoliranje Približevanje Zaščitno ozemljevanje

SESTAVA STRELOVOD LOVILCI TRAČNI PALIČNI STRELOVODNI ODVOD VRVNI TRAČNI OZEMLJILA PALIČNI TRAČNA PLOŠČNA

FARADAYEVA KLETKA

POŽAR IN ELEKTRIKA VZROKI ZA NASTANEK POŽAROV KRATEK STIK PREOBREMENITEV OBLOK SEGREVANJE VODNIKA PREGREVANJE

VARSTVO PRI DELU IN ELEKTRIČNI TOK • Dostop v električna obratovališča in opravljanje oziroma vodenje del na elektroenergetskih objektih, postrojih in opremi je dovoljen samo usposobljenim in posebej pooblaščenim osebam.

REŠEVANJE POŠKODOVANCA • Takojšnja odstranitev vpliva električnega toka – pri tem pazimo na lastno varnost. • Nudenje prve pomoči ( umetno dihanje, masaža srca). • Hkrati pokličemo zdravnika, s prvo pomočjo pa nadaljujemo do njegovega prihoda.

HVALA ZA POZORNOST
