Esame Doppler Standard Dr. Vittorio Emanuele

DOPPLER On the colored light of the Double Stars and Certain Other Stars of the Heavens Royal Bohemian Society Of Sciences Prague, 1843 APPLICAZIONE ALLA MEDICINA SATOMURA 1950 Prof. A. Pujia UMG - Modificato

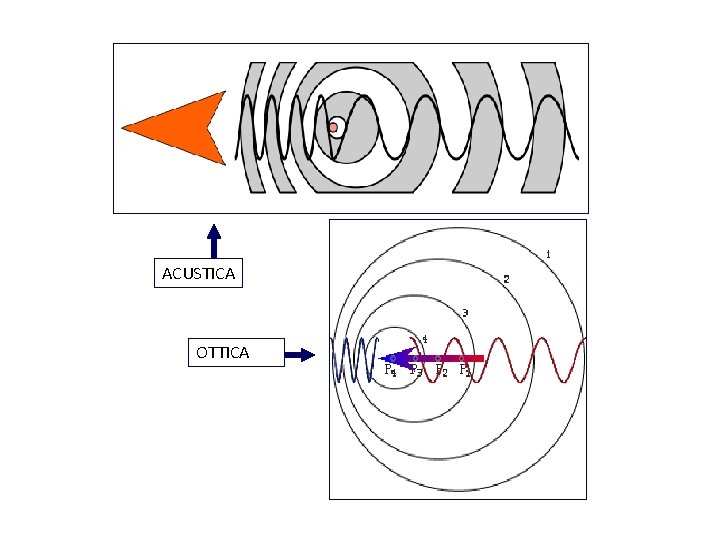

ACUSTICA OTTICA

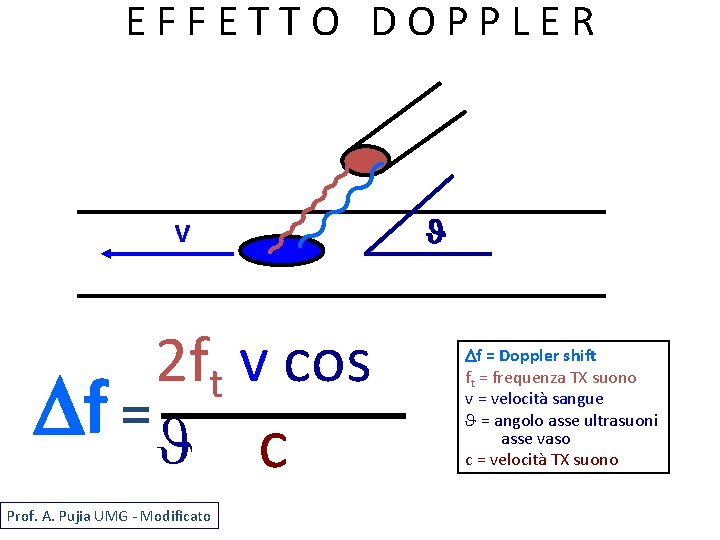

EFFETTO DOPPLER v 2 ft v cos Df = J c Prof. A. Pujia UMG - Modificato J Df = Doppler shift ft = frequenza TX suono v = velocità sangue J = angolo asse ultrasuoni asse vaso c = velocità TX suono

Backscattering Nicolosi

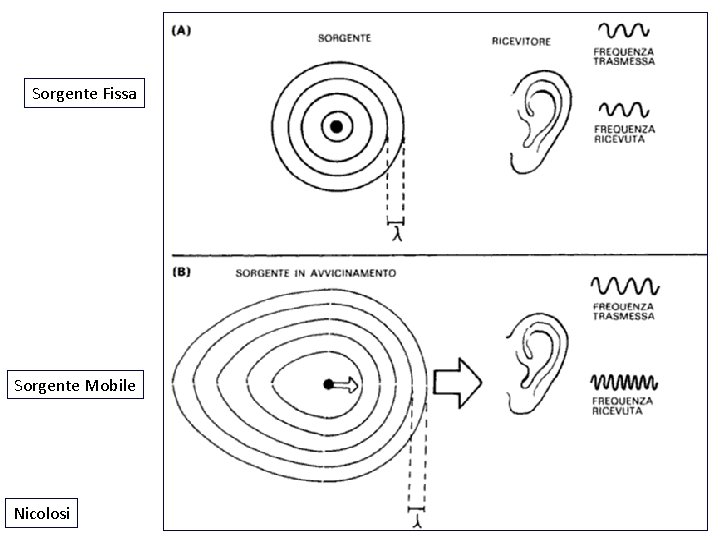

Sorgente Fissa Sorgente Mobile Nicolosi

Angolo di insonazione Nicolosi

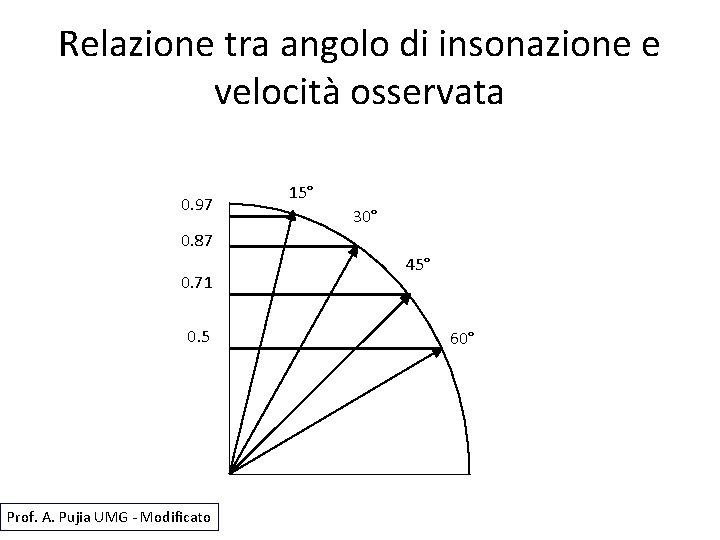

Relazione tra angolo di insonazione e velocità osservata 0. 97 15° 30° 0. 87 0. 71 0. 5 Prof. A. Pujia UMG - Modificato 45° 60°

Rapporto angolo incidenza-errore Prof. A. Pujia UMG - Modificato

Doppler Continuo – due cristalli – scarsa risoluzione spaziale – più facile da usare Doppler Pulsato – un solo cristallo – buona risoluzione spaziale – aliasing – più difficile da usare Nicolosi

Peak forward velocity Fasi dell’onda Pulse rise time Pulse decay time Peak reverse velocity Prof. A. Pujia UMG - Modificato

Effetto della turbolenza Flusso Turbolento Flusso Laminare Stenosi Spettro Normale Prof. A. Pujia UMG - Modificato Ampliamento spettro

Prof. A. Pujia UMG - Modificato Analisi velocità Zero crossing: Media di tutte le velocità Analisi spettrale: Analisi di tutte le velocità

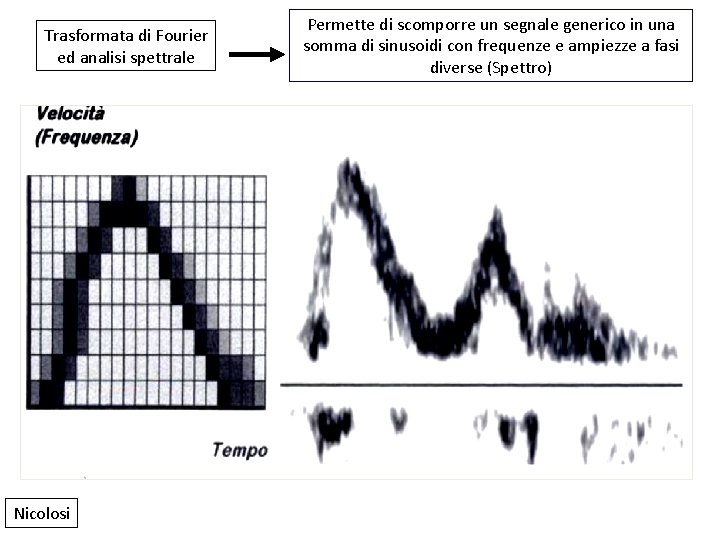

Trasformata di Fourier ed analisi spettrale Nicolosi Permette di scomporre un segnale generico in una somma di sinusoidi con frequenze e ampiezze a fasi diverse (Spettro)

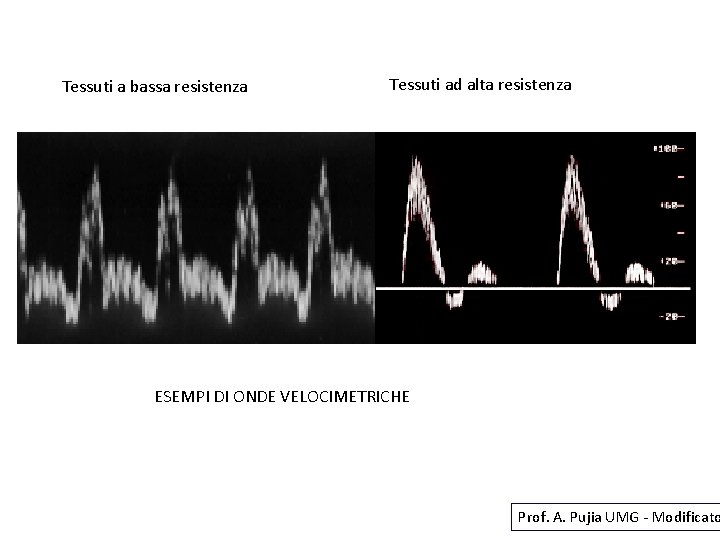

Tessuti a bassa resistenza Tessuti ad alta resistenza ESEMPI DI ONDE VELOCIMETRICHE Prof. A. Pujia UMG - Modificato

LIMITI DEL PULSATO Teorema del Campionamento di Shannon La minima frequenza di campionamento necessaria per evitare ambiguità nella ricostruzione del segnale è pari al doppio della banda. Limite di Nyquist Aliasing Nicolosi

Moving Target Indicator & Color Doppler Nicolosi

Nicolosi

Nicolosi

RIASSUNTO Nicolosi
