Energiemanagementsysteme Anforderungen und Zertifizierung Anreize und Nutzen von

Energiemanagementsysteme- Anforderungen und Zertifizierung Anreize und Nutzen von Normen in Unternehmen und Organisationen Nutzen und Vorteile. Energiemanagement DIN EN ISO 50001 Unternehmen: Ø Steuerliche Vergünstigung der Stromkosten Ø Entfallen der Einspeisevergütungen nach EEG Mitarbeiter: Ø Qualifizierung zum Energiemanager (EM) / EM-Team Ø Berufsbegleitende Qualifizierung Ø Produktionsverbesserungen / Prämien Heinz-Jochen Poremski Energiemanagementsysteme. Anforderungen und Zertifizierung Flensburg, 20. Oktober 2011 1

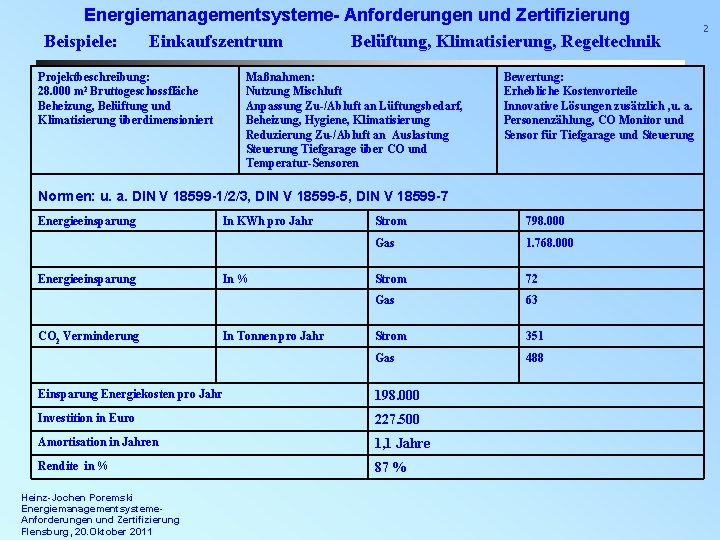

Energiemanagementsysteme- Anforderungen und Zertifizierung Beispiele: Einkaufszentrum Belüftung, Klimatisierung, Regeltechnik Projektbeschreibung: 28. 000 m 2 Bruttogeschossfläche Beheizung, Belüftung und Klimatisierung überdimensioniert Maßnahmen: Nutzung Mischluft Anpassung Zu-/Abluft an Lüftungsbedarf, Beheizung, Hygiene, Klimatisierung Reduzierung Zu-/Abluft an Auslastung Steuerung Tiefgarage über CO und Temperatur-Sensoren Bewertung: Erhebliche Kostenvorteile Innovative Lösungen zusätzlich , u. a. Personenzählung, CO Monitor und Sensor für Tiefgarage und Steuerung Normen: u. a. DIN V 18599 -1/2/3, DIN V 18599 -5, DIN V 18599 -7 Energieeinsparung CO 2 Verminderung In KWh pro Jahr In % In Tonnen pro Jahr Strom 798. 000 Gas 1. 768. 000 Strom 72 Gas 63 Strom 351 Gas 488 Einsparung Energiekosten pro Jahr 198. 000 Investition in Euro 227. 500 Amortisation in Jahren 1, 1 Jahre Rendite in % 87 % Heinz-Jochen Poremski Energiemanagementsysteme. Anforderungen und Zertifizierung Flensburg, 20. Oktober 2011 2

Energiemanagementsysteme- Anforderungen und Zertifizierung Beispiele: Chemische Industrie Prozesspumpensystem 3 Projektbeschreibung: Maßnahmen: Bewertung: Prozess- und Zirkulationspumpen der Rückkühlanlagen, > 250 Mitarbeiter Analyse: Durchfluss druckseitig gedrosselt, Betrieb bei niedrigem Wirkungsgrad, über Nennleistung betrieben, nicht lastabhängig betrieben Aufhebung der Drosselung Verwendung Hocheffizienzmotoren und Motorventile Drehzahlsteuerung nach Lastbedarf Überholen oder Entfernen der nicht genutzten Volumenstrommesser Erhebliche Kostenvorteile Materialschonender Betrieb DIN EN 809/A 1, DIN EN 12162/A 1, DIN EN 13951/A 1 ISO 4409 ISO 8426 ISO 17559 Energieeinsparung In KWh pro Jahr- vorher Strom 2. 470. 000 In KWh pro Jahr- nachher Strom 1. 545. 000 Strom 925. 000 Strom 74. 000, - Euro/Jahr Einsparung in KWh Stromkosteneinsparung / (%) Euro/Jahr Gesamteinsparung Energiekosten pro Jahr 74. 500, - Euro /Jahr Investition in Euro 295. 000 Amortisation in Jahren 4 Jahre Rendite in % 21, 4 % Heinz-Jochen Poremski Energiemanagementsysteme. Anforderungen und Zertifizierung Flensburg, 20. Oktober 2011 / (37%)

Energiemanagementsysteme- Anforderungen und Zertifizierung Beispiele: Kunststoffverarbeitende Industrie Prozesspumpensystem 4 Projektbeschreibung: Maßnahmen: Bewertung: Prozesspumpen des Kühl- und Heizsystems in Formwerkzeugen, Dauerläufer, < 100 Mitarbeiter Analyse: Leistungsaufnahme, Förderströme, Druck- und Temperaturverhältnisse Verwendung Hocheffizienzmotoren Drehzahlsteuerung nach Lastbedarf und Prozessführung, Bypassanpassung Drehzahlregeler / Frequenzumrichter Erhebliche Kostenvorteile Verbesserung der Wettbewerbsfähigkeit, Darstellung des Innovationspotenzials DIN EN 809/A 1, DIN EN 12162/A 1, DIN EN 13951/A 1 ISO 4409 ISO 8426 ISO 17559 Energieeinsparung In KWh pro Jahr- vorher Strom 301. 500 In KWh pro Jahr- nachher Strom 28. 300 Strom 273. 000 Strom 10. 900, - Euro/Jahr Einsparung in KWh Stromkosteneinsparung / (%) Euro/Jahr Gesamteinsparung Energiekosten pro Jahr 10. 900, - Euro /Jahr Investition in Euro 21. 600 Amortisation in Jahren 2 Jahre Rendite in % 49 % Heinz-Jochen Poremski Energiemanagementsysteme. Anforderungen und Zertifizierung Flensburg, 20. Oktober 2011 / (91%)

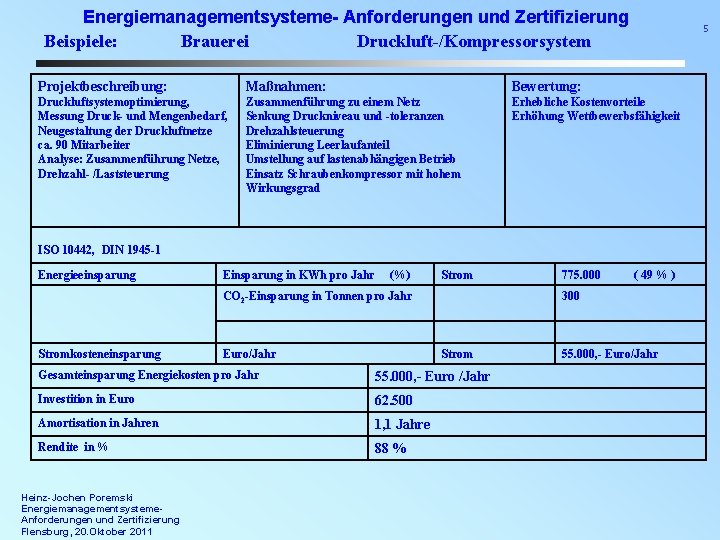

Energiemanagementsysteme- Anforderungen und Zertifizierung Beispiele: Brauerei Druckluft-/Kompressorsystem 5 Projektbeschreibung: Maßnahmen: Bewertung: Druckluftsystemoptimierung, Messung Druck- und Mengenbedarf, Neugestaltung der Druckluftnetze ca. 90 Mitarbeiter Analyse: Zusammenführung Netze, Drehzahl- /Laststeuerung Zusammenführung zu einem Netz Senkung Druckniveau und -toleranzen Drehzahlsteuerung Eliminierung Leerlaufanteil Umstellung auf lastenabhängigen Betrieb Einsatz Schraubenkompressor mit hohem Wirkungsgrad Erhebliche Kostenvorteile Erhöhung Wettbewerbsfähigkeit ISO 10442, DIN 1945 -1 Energieeinsparung Einsparung in KWh pro Jahr (%) Strom CO 2 -Einsparung in Tonnen pro Jahr Stromkosteneinsparung Euro/Jahr ( 49 % ) 300 Strom Gesamteinsparung Energiekosten pro Jahr 55. 000, - Euro /Jahr Investition in Euro 62. 500 Amortisation in Jahren 1, 1 Jahre Rendite in % 88 % Heinz-Jochen Poremski Energiemanagementsysteme. Anforderungen und Zertifizierung Flensburg, 20. Oktober 2011 775. 000 55. 000, - Euro/Jahr

Die Rolle von Normen zur Erreichung energiepolitischer Vorgaben Beispiele: Brauerei Heißwasserpumpensystem Projektbeschreibung: 500 Heißwasserverbraucher für Prozesswärme bei Bierherstellung, Beheizung von Reinigungsanlagen, Raumheizung ca. 180 Mitarbeiter Analyse: geringere Umwälzleistung ausreichend Maßnahmen: 6 Bewertung: m 3 Pumpen Ersatz der 600 Verwendung Hocheffizienzmotoren Drehzahlsteuerung Hydraulischer Abgleich des Heizwassersystems Umstellung auf lastenabhängige Durchflussregelung Erhebliche Kostenvorteile Analyse zeigte zu hohe Rohrnetztemperierung DIN EN 809/A 1, DIN EN 12162, DIN EN 12483 Energieeinsparung Stromkosteneinsparung In KWh pro Jahr- vorher Strom 263. 000 In KWh pro Jahr- nachher Strom 139. 000 Einsparung in KWh / (%) Einsparung thermische Energie KWh Strom 124. 000 365. 000 Euro/Jahr Strom 11. 500, - Euro/Jahr Thermische Energie 15. 000, - Euro/Jahr Gesamteinsparung Energiekosten pro Jahr 26. 500, - Euro /Jahr Investition in Euro 84. 500 Amortisation in Jahren 3 Jahre Rendite in % 31 % Heinz-Jochen Poremski Energiemanagementsysteme. Anforderungen und Zertifizierung Flensburg, 20. Oktober 2011 / (47%)

Energiemanagementsysteme- Anforderungen und Zertifizierung Anreize und Nutzen von Normen in Unternehmen und Organisationen und beispielhafte Anwendungen Die 5 Praxisbeispiele haben gezeigt: • Erhebliche Kostenreduktion im Betrieb • Kurze Amortisation erzielbar • Implementierung einer Systemoptimierung • Nachhaltiges Wirtschaften in Bezug auf Produktion und Umwelt • Erhöhung der Wettbewerbsfähigkeit • Darstellung des Innovationspotenzials Heinz-Jochen Poremski Energiemanagementsysteme. Anforderungen und Zertifizierung Flensburg, 20. Oktober 2011 7
