Elektrický proud v kovech

• • • Veličiny [U] (elektrické napětí) = V (volt) [I] (elektrický proud) = A (ampér) [R] (elektrický odpor) = V. A-1 = Ω (ohm) [G] (elektrická vodivost) = Ω-1 = s (siemens) [ρ] (měrný elektrický odpor) = Ω. m

Ohmův zákon a el. odpor • • Napětí mezi konci vodiče je přímo úměrné proudu procházejícímu vodičem. U ~ I, a tedy R=U: I je konstantní objevil ho v roce 1826 německým fyzik Georg Simon Ohm (1787 - 1854) v praxi potřeba chladící kapaliny k ustálení teploty na vodičích - procházející proud vodič rozehřívá a na teplotě je závislý odpor

U R. I

Ohmův zákon a el. odpor • • R = U: I = ρ. (l: S) (l - délka vodiče, S - příčný průřez, ρ - měrný el. odpor/ rezistivita -> pro vodiče různých materiálů, délky atp. ) R ~ l: S (pomůcka - zarostlý tunel) G (převrácený odpor, vodivost/ konduktace) G = I: U = 1: R = s (siemens)

• • • Rezistory I - sériově zapojené všude stejné I (elektronů neubývá a nepřibývá) U = U 1+U 2 podle Ohmova zákona U = I. R 1+I. R 2 = I. R U: U 1: U 2 = R: R 1: R 2 R = R 1+R 2 Celkový odpor R je roven součtu odporů jednotlivých rezistorů.

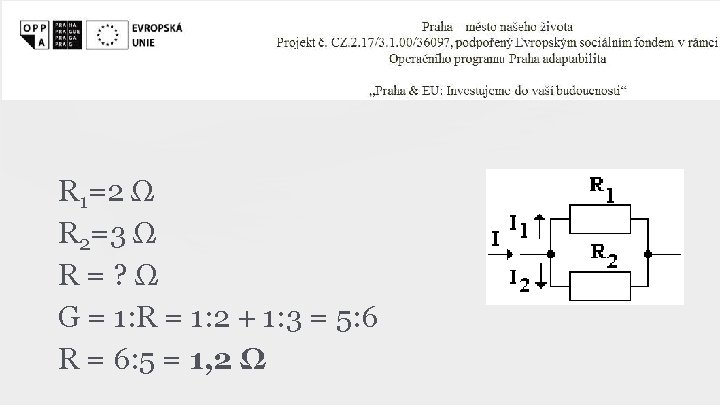

Rezistory II - paralelně zapojené • • • všude stejné U I = I 1+I 2 (každý elektron projde jen jedním rezistorem) podle Ohmova zákona I I = U: R 1+U: R 2 = U: R 1+1: R 2 = 1: R = G 1+G 2 = G I: I 1: I 2 = G: G 1: G 2 Převrácená hodnota celkového odporu je rovna součtu převrácených hodnot jednotlivých rezistorů.

Kirchhoffovy zákony • • • pojmenovány roku 1845 podle Gustava Roberta Kirchhoffa (1824 - 1887) popisují chování složitějších elektrických obvodů (sítí) uzel - místo, kde se setkávají alespoň tři vodiče větev - vodič spojující dva uzly smyčka - uzavřená dráha tvořená větvemi

I. Kirchhoffův zákon • • Součet proudů vstupujících do uzlu se rovná součtu proudů z uzlu vystupujících. /Algebraický součet proudů v uzlu je roven nule. Tzn. : částice nemohou vznikat nebo zanikat, co šlo dovnitř (do uzlu), musí zase ven.

• • • II. Kirchhoffův zákon Součet úbytků napětí na spotřebičích v uzavřené části obvodu (smyčce) rovná se součtu elektromotorických napětí zdrojů v této části obvodu. /Algebraický součet napětí ve smyčce je roven nule. Napětí, které do dané smyčky obvodu přivedou všechny zdroje napětí v této smyčce se přerozdělí na všechny rezistory, které jsou v této smyčce zapojeny. ; v 1+v 2+v 3+v 4 = 0 (na obrázku)
