ELEKTRICKÉ JEVY ELEKTRICKÝ OBVOD
NĚKTERÉ SCHEMATICKÉ ZNAČKY Z ELEKTICKÉHO OBVODU: Ø Aby mohl elektrickým obvodem procházet elektrický proud, musí obsahovat: Ø elektrický zdroj Ø spínač Ø vodiče Ø elektrický spotřebič ØTyto části elektrického obvodu kreslíme pomocí schématických značek. Tyto části se zařazují do el. obvodu buď samostatně, nebo v celých integrovaných obvodech. VY_32_INOVACE_04 - ELEKTRICKÝ OBVOD
Elektrický proud Ø Elektrický proud je uspořádaný pohyb volných částic s Ø Ø Ø elektrickým nábojem, je to fyzikální děj. Elektrický proud je fyzikální veličina. Značí se písmenem I, jednotka je ampér (A). Elektrický proud prochází elektrickým obvodem, které tvoří vodivé spojení elektrických prvků. VY_32_INOVACE_04 - ELEKTRICKÝ OBVOD
Tok elektrického proudu v jednoduchém elektrickém obvodu Ø Ø Za směr proudu se podle dohody pokládá směr uspořádaného pohybu kladně nabitých částic. Proud v jednoduchém obvodu tedy vychází z kladného pólu zdroje a směřuje do pólu záporného. I OTÁZKA: V tomto obvodu chybí jeden prvek elektrického obvodu. Který? + VY_32_INOVACE_04 - ELEKTRICKÝ OBVOD

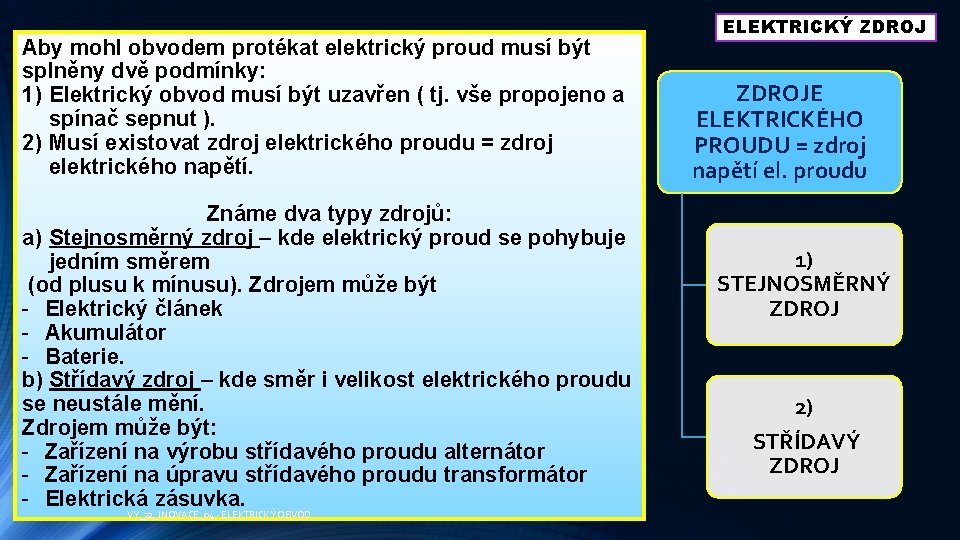

Aby mohl obvodem protékat elektrický proud musí být splněny dvě podmínky: 1) Elektrický obvod musí být uzavřen ( tj. vše propojeno a spínač sepnut ). 2) Musí existovat zdroj elektrického proudu = zdroj elektrického napětí. Známe dva typy zdrojů: a) Stejnosměrný zdroj – kde elektrický proud se pohybuje jedním směrem (od plusu k mínusu). Zdrojem může být - Elektrický článek - Akumulátor - Baterie. b) Střídavý zdroj – kde směr i velikost elektrického proudu se neustále mění. Zdrojem může být: - Zařízení na výrobu střídavého proudu alternátor - Zařízení na úpravu střídavého proudu transformátor - Elektrická zásuvka. VY_32_INOVACE_04 - ELEKTRICKÝ OBVOD ELEKTRICKÝ ZDROJE ELEKTRICKÉHO PROUDU = zdroj napětí el. proudu 1) STEJNOSMĚRNÝ ZDROJ 2) STŘÍDAVÝ ZDROJ
TYPY ZAPOJENÍ ELEKTRICKÉHO OBVODU Elektrická zařízení v obvodu se dají zapojit dvěma způsoby: SERIOVÉ ZAPOJENÍ = JEDNOTLIVÉ SPOTŘEBIČE JSOU ZAPOJENY „ZA SEBOU“ (př. vlaková souprava) VY_32_INOVACE_04 - ELEKTRICKÝ OBVOD PARAELNÍ ZAPOJENÍ = JEDNOTLIVÉ SPOTŘEBIČE JSOU ZAPOJENY „VEDLA SEBE“ ( př. pokladny v supermarketech)
MĚŘENÍ ELEKTRICKÉHO PROUDU V EL. OBVODU Elektrický proud měříme ampérmetrem. Ampérmetr zařazujeme do obvodu seriově. VY_32_INOVACE_04 - ELEKTRICKÝ OBVOD
MĚŘENÍ ELEKTRICKÉHO NAPĚTÍ V EL. OBVODU Ø Ø Pro měření elektrického napětí používáme voltmetr. Voltmetr připojujeme ke zdroji nebo ke spotřebiči paralelně. VY_32_INOVACE_04 - ELEKTRICKÝ OBVOD
VY_32_INOVACE_04 - ELEKTRICKÝ OBVOD
ZDROJE Ø Snímek č. 7: - Rouslan Nabioullin, Wikimedia Commons, licence Cteative Wikimedia [13. 2. 2008] http: //upload. wikimedia. org/wikipedia/commons/b/be/Zero-Center_Ammeter. JPG VY_32_INOVACE_04 - ELEKTRICKÝ OBVOD
