El proyecto vide CAT Servicios de videoconferencia y

"El proyecto vide. CAT: Servicios de videoconferencia y multiconferencia en i 2 CAT" Marisol Hurtado marisol. hurtado@upc. es

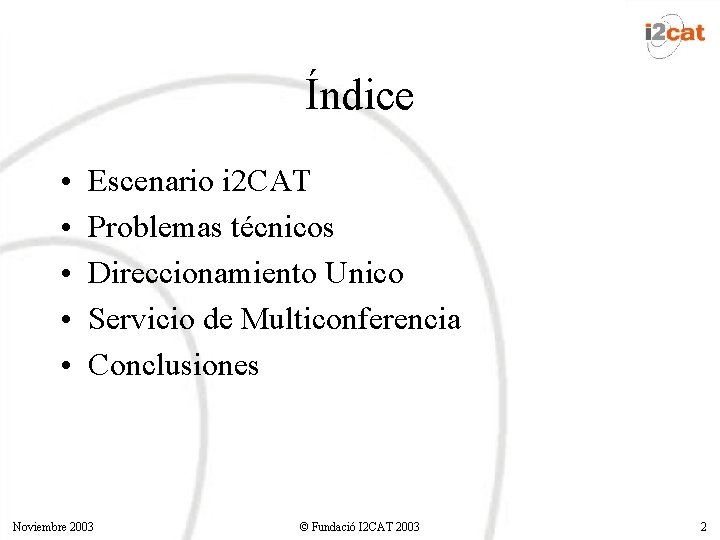

Índice • • • Escenario i 2 CAT Problemas técnicos Direccionamiento Unico Servicio de Multiconferencia Conclusiones Noviembre 2003 © Fundació I 2 CAT 2003 2

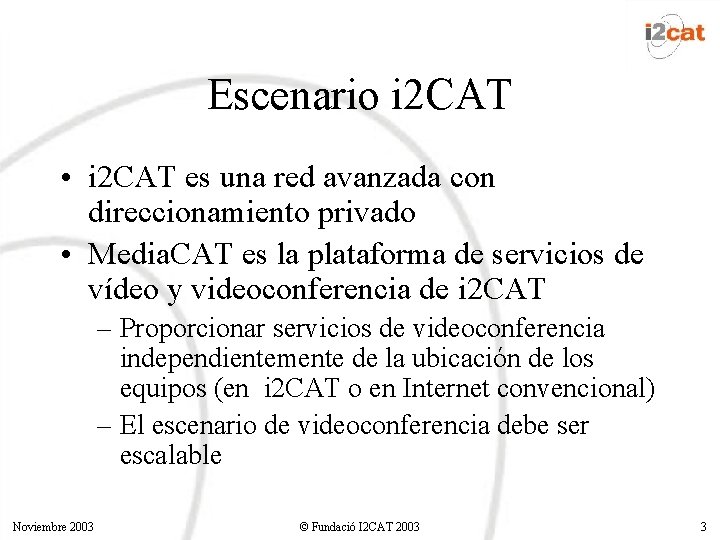

Escenario i 2 CAT • i 2 CAT es una red avanzada con direccionamiento privado • Media. CAT es la plataforma de servicios de vídeo y videoconferencia de i 2 CAT – Proporcionar servicios de videoconferencia independientemente de la ubicación de los equipos (en i 2 CAT o en Internet convencional) – El escenario de videoconferencia debe ser escalable Noviembre 2003 © Fundació I 2 CAT 2003 3

Tandberg 800 192. 168. 48. 30 VIDECAT MCU 192. 168. 48. 37 Polycom Viavideo 192. 168. 48. 33 192. 168. 57. 11 192. 168. 57. 1 i 2 CAT 192. 168. 48. 1 192. 168. 9. 149 192. 168. 9. 153 Noviembre 2003 192. 168. 9. 152 © Fundació I 2 CAT 2003 4

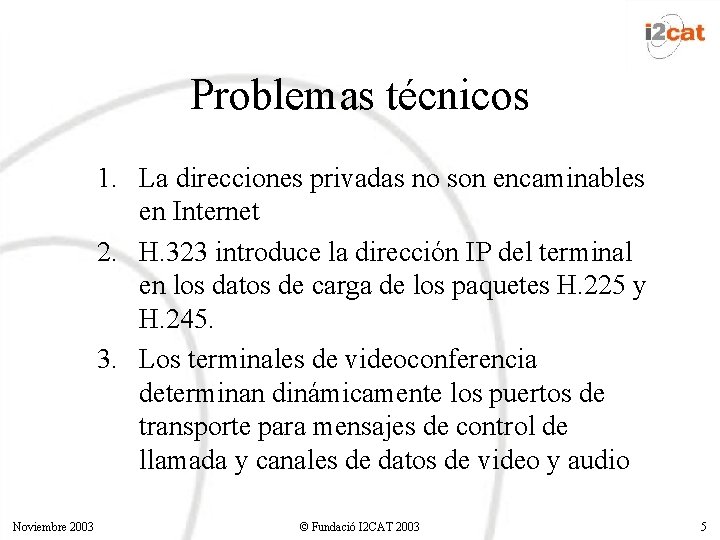

Problemas técnicos 1. La direcciones privadas no son encaminables en Internet 2. H. 323 introduce la dirección IP del terminal en los datos de carga de los paquetes H. 225 y H. 245. 3. Los terminales de videoconferencia determinan dinámicamente los puertos de transporte para mensajes de control de llamada y canales de datos de video y audio Noviembre 2003 © Fundació I 2 CAT 2003 5

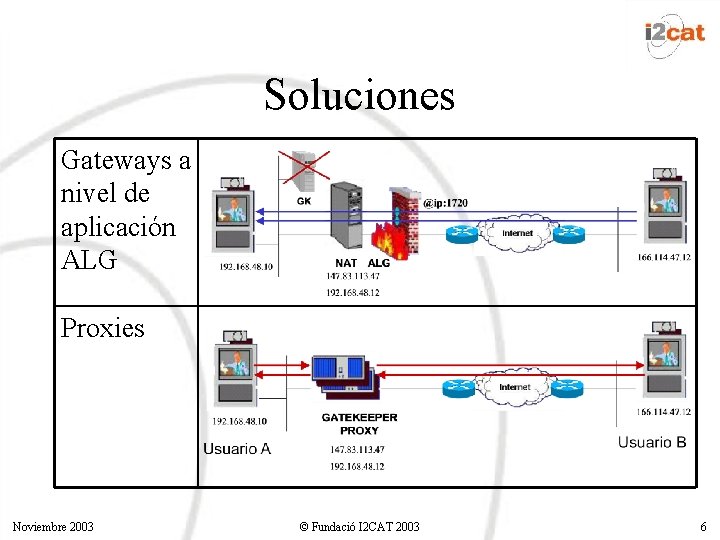

Soluciones Gateways a nivel de aplicación ALG Proxies Noviembre 2003 © Fundació I 2 CAT 2003 6

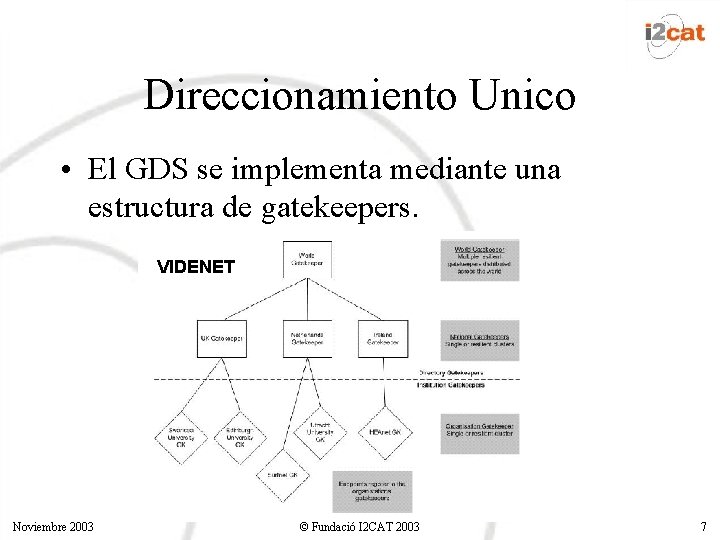

Direccionamiento Unico • El GDS se implementa mediante una estructura de gatekeepers. VIDENET Noviembre 2003 © Fundació I 2 CAT 2003 7

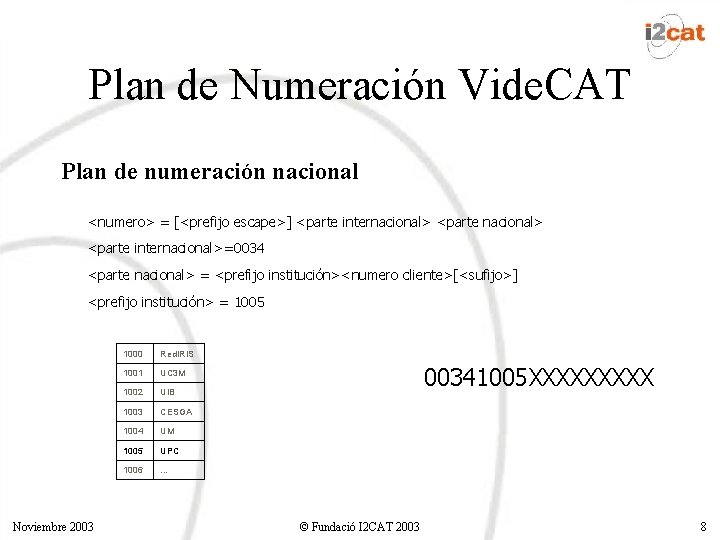

Plan de Numeración Vide. CAT Plan de numeración nacional <numero> = [<prefijo escape>] <parte internacional>=0034 <parte nacional> = <prefijo institución><numero cliente>[<sufijo>] <prefijo institución> = 1005 Noviembre 2003 1000 Red. IRIS 1001 UC 3 M 1002 UIB 1003 CESGA 1004 UM 1005 UPC 1006 . . . 00341005 XXXXX © Fundació I 2 CAT 2003 8

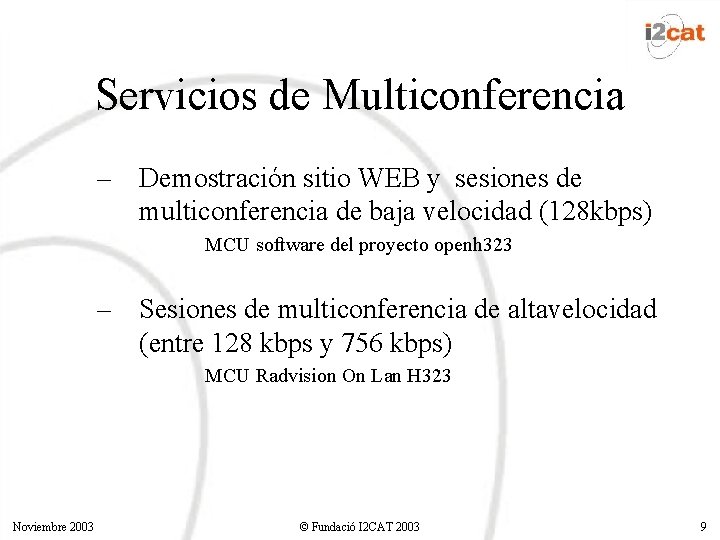

Servicios de Multiconferencia – Demostración sitio WEB y sesiones de multiconferencia de baja velocidad (128 kbps) MCU software del proyecto openh 323 – Sesiones de multiconferencia de altavelocidad (entre 128 kbps y 756 kbps) MCU Radvision On Lan H 323 Noviembre 2003 © Fundació I 2 CAT 2003 9

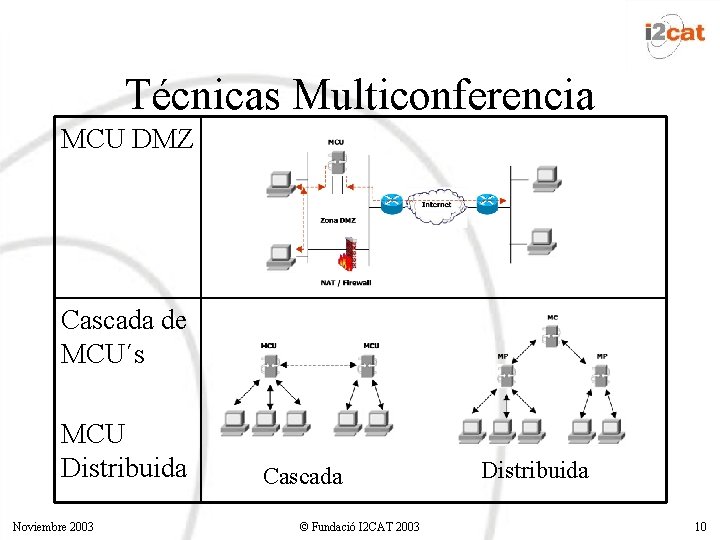

Técnicas Multiconferencia MCU DMZ Cascada de MCU´s MCU Distribuida Noviembre 2003 Cascada © Fundació I 2 CAT 2003 Distribuida 10

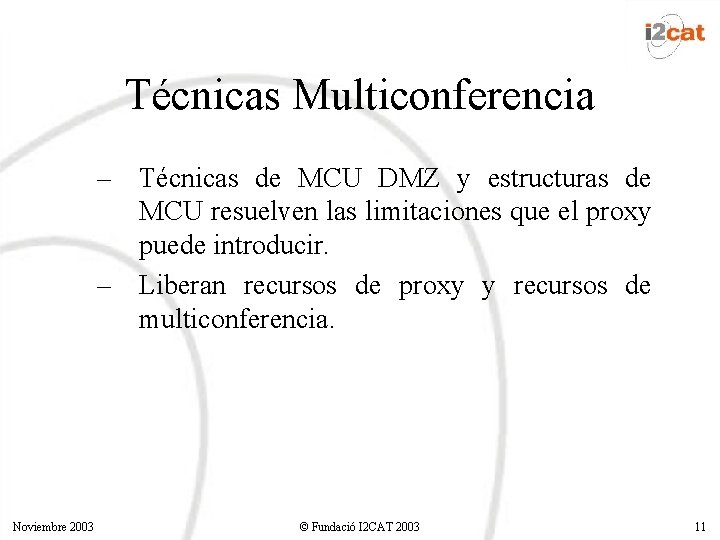

Técnicas Multiconferencia – Técnicas de MCU DMZ y estructuras de MCU resuelven las limitaciones que el proxy puede introducir. – Liberan recursos de proxy y recursos de multiconferencia. Noviembre 2003 © Fundació I 2 CAT 2003 11

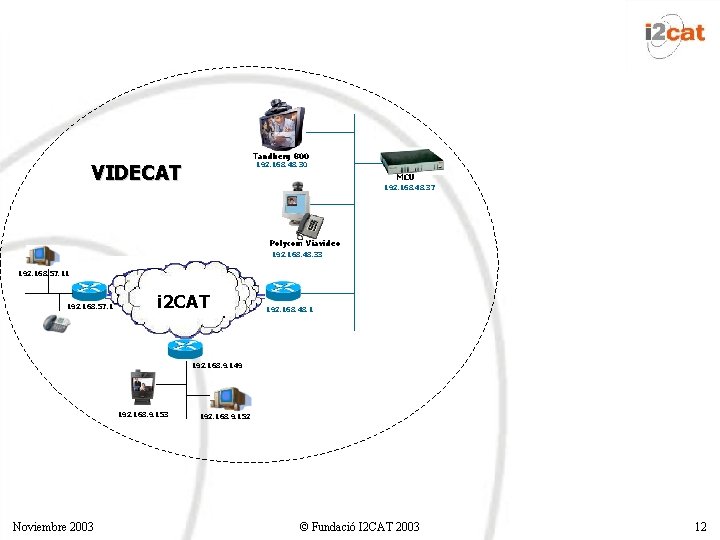

Tandberg 800 192. 168. 48. 30 VIDECAT MCU 192. 168. 48. 37 Polycom Viavideo 192. 168. 48. 33 192. 168. 57. 11 192. 168. 57. 1 i 2 CAT 192. 168. 48. 1 192. 168. 9. 149 192. 168. 9. 153 Noviembre 2003 192. 168. 9. 152 © Fundació I 2 CAT 2003 12

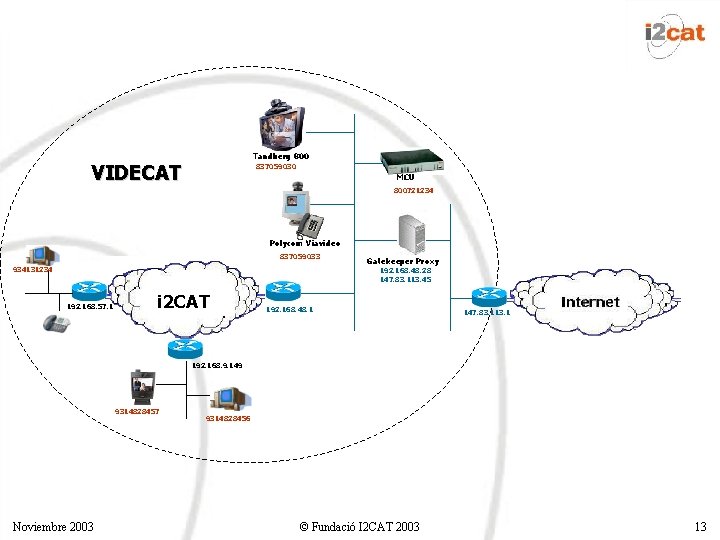

Tandberg 800 VIDECAT 837059030 MCU 800721234 Polycom Viavideo 837059033 934131234 Gatekeeper Proxy 192. 168. 48. 28 147. 83. 113. 45 192. 168. 57. 1 i 2 CAT 192. 168. 48. 1 147. 83. 113. 1 192. 168. 9. 149 9314828457 Noviembre 2003 9314828456 © Fundació I 2 CAT 2003 13

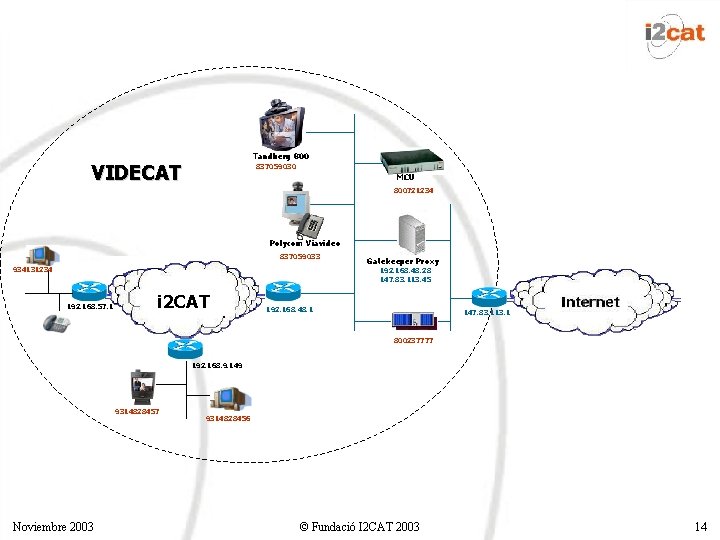

Tandberg 800 VIDECAT 837059030 MCU 800721234 Polycom Viavideo 837059033 934131234 Gatekeeper Proxy 192. 168. 48. 28 147. 83. 113. 45 192. 168. 57. 1 i 2 CAT 192. 168. 48. 1 147. 83. 113. 1 192. 168. 48. 9 800237777 147. 83. 113. 169 192. 168. 9. 149 9314828457 Noviembre 2003 9314828456 © Fundació I 2 CAT 2003 14

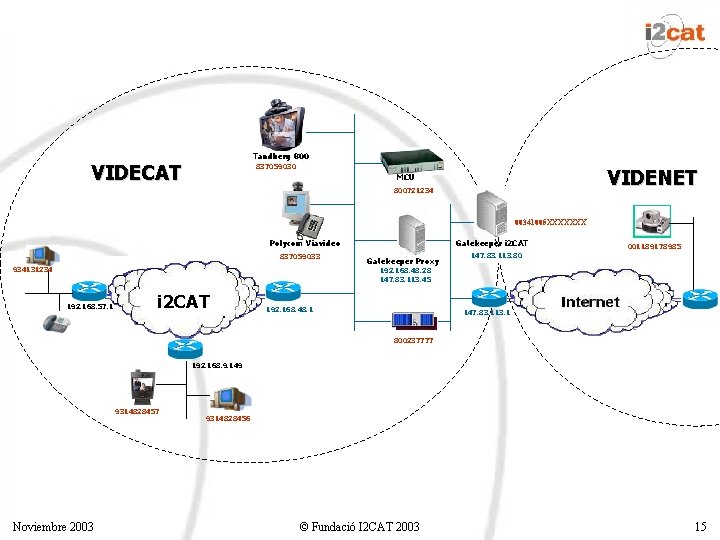

Tandberg 800 VIDECAT 837059030 VIDENET MCU 800721234 00341005 XXXXXXX Gatekeeper i 2 CAT Polycom Viavideo 837059033 934131234 Gatekeeper Proxy 001189178985 147. 83. 113. 80 192. 168. 48. 28 147. 83. 113. 45 192. 168. 57. 1 i 2 CAT 192. 168. 48. 1 147. 83. 113. 1 192. 168. 48. 9 800237777 147. 83. 113. 169 192. 168. 9. 149 9314828457 Noviembre 2003 9314828456 © Fundació I 2 CAT 2003 15

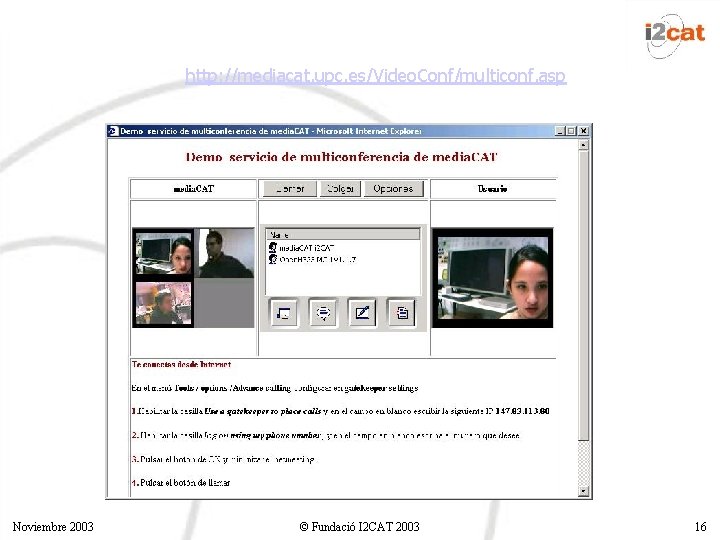

http: //mediacat. upc. es/Video. Conf/multiconf. asp Noviembre 2003 © Fundació I 2 CAT 2003 16

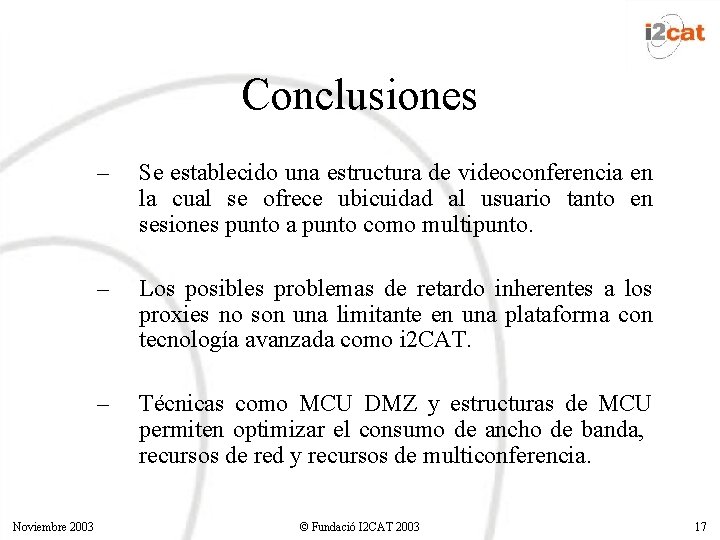

Conclusiones Noviembre 2003 – Se establecido una estructura de videoconferencia en la cual se ofrece ubicuidad al usuario tanto en sesiones punto a punto como multipunto. – Los posibles problemas de retardo inherentes a los proxies no son una limitante en una plataforma con tecnología avanzada como i 2 CAT. – Técnicas como MCU DMZ y estructuras de MCU permiten optimizar el consumo de ancho de banda, recursos de red y recursos de multiconferencia. © Fundació I 2 CAT 2003 17
