Ecoflotta-ház® mikroerőmű nyílt innovációs klaszter mottó: „EGYNEK MINDEN NEHÉZ, SOKNAK SEMMI SEM LEHETETLEN” GRÓF SZÉCHENYI ISTVÁN Biomassza (növényolaj, biogáz) alapú mikroerőművek napjainkban (Kecskemét kistérségi mintapélda alapú 2020 -ig 1000 MW dunai Virtuális Erőmű klaszter program) Puskás Tivadar Közalapítvány munkaértekezlet „Határok nélkül a megújuló energiákkal” magyar-szlovák projekt Budapest 2011 március 23

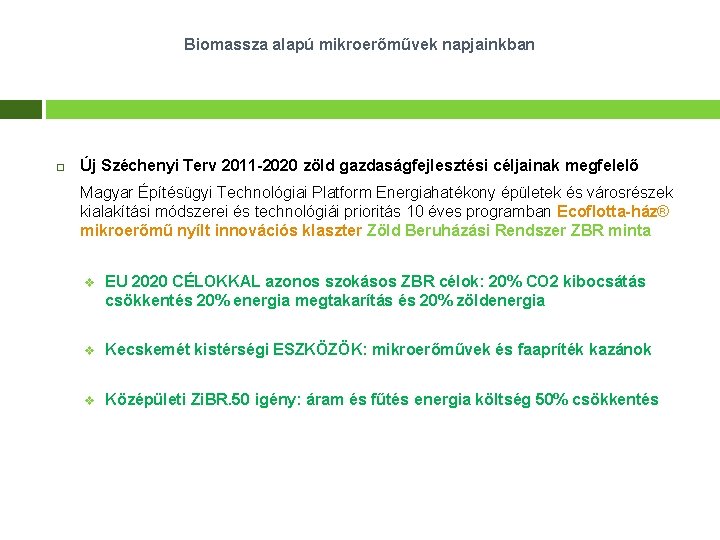

Biomassza alapú mikroerőművek napjainkban Új Széchenyi Terv 2011 -2020 zöld gazdaságfejlesztési céljainak megfelelő Magyar Építésügyi Technológiai Platform Energiahatékony épületek és városrészek kialakítási módszerei és technológiái prioritás 10 éves programban Ecoflotta-ház® mikroerőmű nyílt innovációs klaszter Zöld Beruházási Rendszer ZBR minta v EU 2020 CÉLOKKAL azonos szokásos ZBR célok: 20% CO 2 kibocsátás csökkentés 20% energia megtakarítás és 20% zöldenergia v Kecskemét kistérségi ESZKÖZÖK: mikroerőművek és faapríték kazánok v Középületi Zi. BR. 50 igény: áram és fűtés energia költség 50% csökkentés

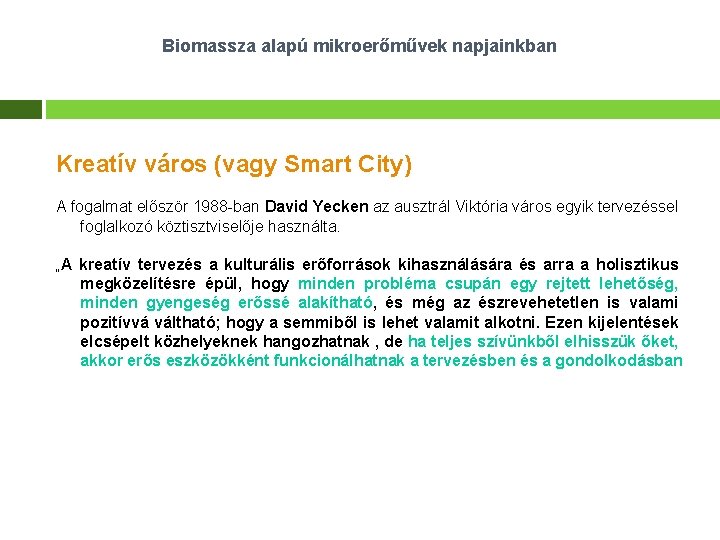

Biomassza alapú mikroerőművek napjainkban Kreatív város (vagy Smart City) A fogalmat először 1988 -ban David Yecken az ausztrál Viktória város egyik tervezéssel foglalkozó köztisztviselője használta. „A kreatív tervezés a kulturális erőforrások kihasználására és arra a holisztikus megközelítésre épül, hogy minden probléma csupán egy rejtett lehetőség, minden gyengeség erőssé alakítható, és még az észrevehetetlen is valami pozitívvá váltható; hogy a semmiből is lehet valamit alkotni. Ezen kijelentések elcsépelt közhelyeknek hangozhatnak , de ha teljes szívünkből elhisszük őket, akkor erős eszközökként funkcionálhatnak a tervezésben és a gondolkodásban

Biomassza alapú mikroerőművek napjainkban Középületi Mikroerőmű áram Középület éves VESZ áram Középület éves ELAD áram Középület áramköltség csökkentés m² k. W MW. h Millió Ft Jakabszállás 4. 234 35 k. W 120 5, 4 Helvécia 4. 380 35 k. W 90 90 4 Lajosmizse 16. 161 90 k. W 336 15 Szentkirály 669 5 k. W 15 15 0, 7 Kunbaracs 711 5 k. W 13 13 0, 6 Fülöpháza 1. 281 5 k. W 12 12 0, 5 Összesen 27. 436 175 k. W 586 26, 2 Kecskemét kistérség Település

Biomassza alapú mikroerőművek napjainkban Vízhűtéses növényolaj motoros 5 k. W áramú mikroerőmű

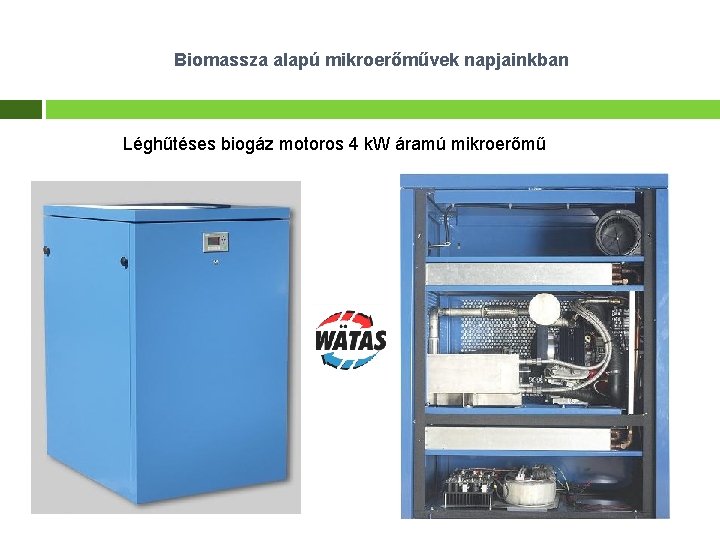

Biomassza alapú mikroerőművek napjainkban Modulárisan változtatható biogázmotor teljesítmény: Léghűtéses biogáz motoros 4 k. W áramú mikroerőmű 3 k. W elektromos 8 -17 k. W fűtési

Biomassza alapú mikroerőművek napjainkban MSR Kipufogógáz Vezérlő egység ~ 80°C Hűtővíz keringető Kipufogó hőcserélő Termosztát Kenőolaj hőcserélő RF Motor 3~ Generator max. 73 °C DACHS

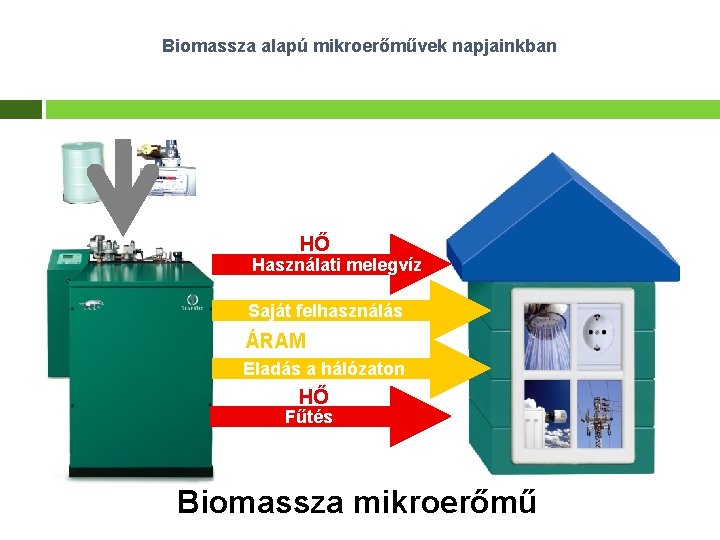

Biomassza alapú mikroerőművek napjainkban HŐ Használati melegvíz Saját felhasználás ÁRAM Eladás a hálózaton HŐ Fűtés Biomassza mikroerőmű

Biomassza alapú mikroerőművek napjainkban Nagyobb cégek Hotelek, szállodák Kisebb cégek Társasház Közintézmények: iskolák, kórházak, stb.

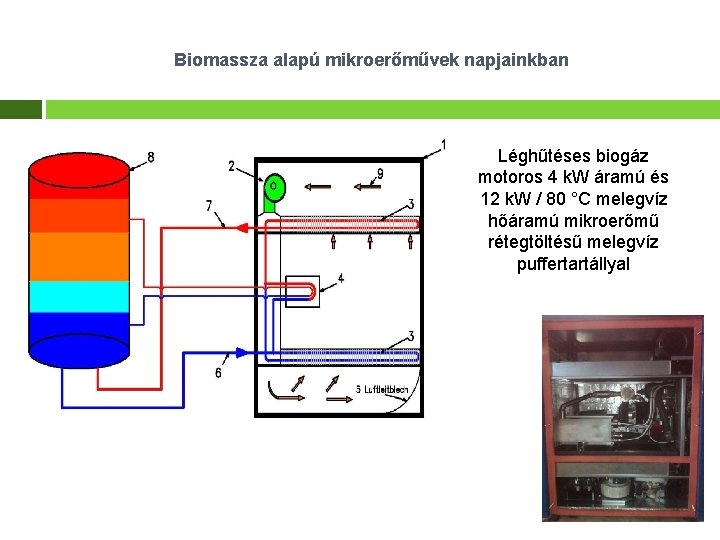

Biomassza alapú mikroerőművek napjainkban 1. Ház. Léghűtéses biogáz 2. Ventilátor motoros 4 k. W áramú és 3. Levegő/Víz hőcserélő 12 k. W / 80 °C melegvíz 4. Füstgáz hőcserélő hőáramú mikroerőmű 5. Levegőterelő lemez rétegtöltésű melegvíz 6. Visszatérő puffertartállyal 7. Előremenő 8. Rétegtároló 9. Levegőirány Különböző hőmérsékletű HMV készítés közel minden igényt kielégítve

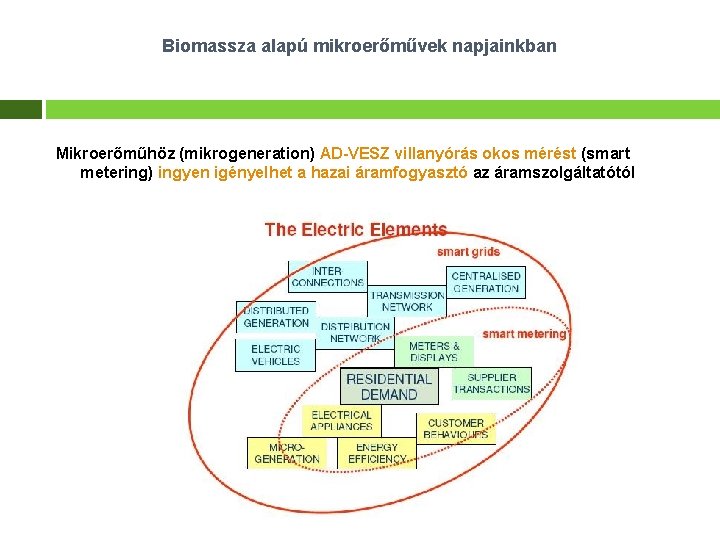

Biomassza alapú mikroerőművek napjainkban Mikroerőműhöz (mikrogeneration) AD-VESZ villanyórás okos mérést (smart metering) ingyen igényelhet a hazai áramfogyasztó az áramszolgáltatótól

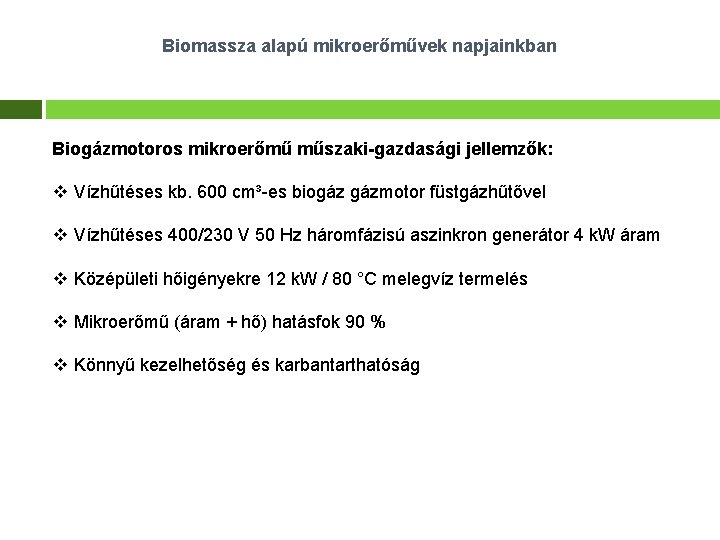

Biomassza alapú mikroerőművek napjainkban Biogázmotoros mikroerőmű műszaki-gazdasági jellemzők: v Vízhűtéses kb. 600 cm³-es biogáz gázmotor füstgázhűtővel v Vízhűtéses 400/230 V 50 Hz háromfázisú aszinkron generátor 4 k. W áram v Középületi hőigényekre 12 k. W / 80 °C melegvíz termelés v Mikroerőmű (áram + hő) hatásfok 90 % v Könnyű kezelhetőség és karbantarthatóság

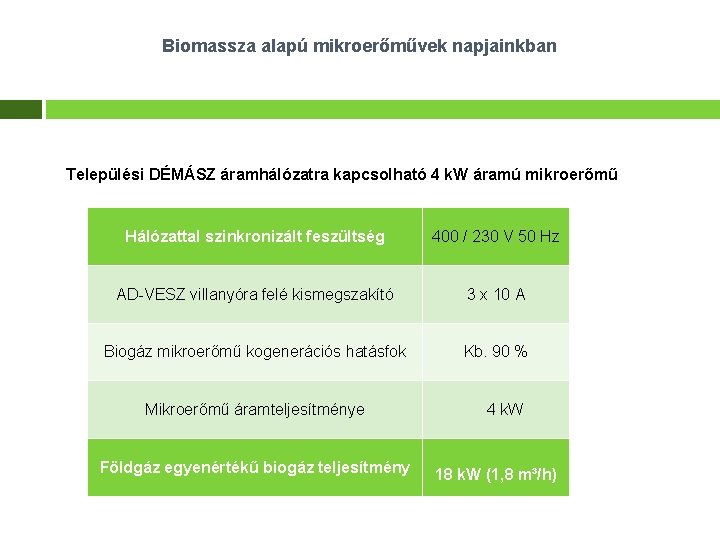

Biomassza alapú mikroerőművek napjainkban Települési DÉMÁSZ áramhálózatra kapcsolható 4 k. W áramú mikroerőmű Hálózattal szinkronizált feszültség 400 / 230 V 50 Hz AD-VESZ villanyóra felé kismegszakító 3 x 10 A Biogáz mikroerőmű kogenerációs hatásfok Kb. 90 % Mikroerőmű áramteljesítménye 4 k. W Földgáz egyenértékű biogáz teljesítmény 18 k. W (1, 8 m³/h)

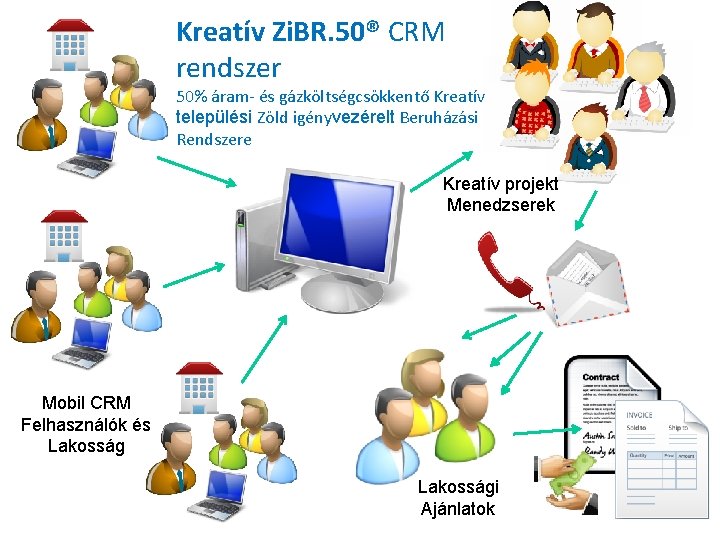

Kreatív Zi. BR. 50® CRM rendszer 50% áram- és gázköltségcsökkentő Kreatív települési Zöld igényvezérelt Beruházási Rendszere Kreatív projekt Menedzserek Mobil CRM Felhasználók és Lakossági Ajánlatok

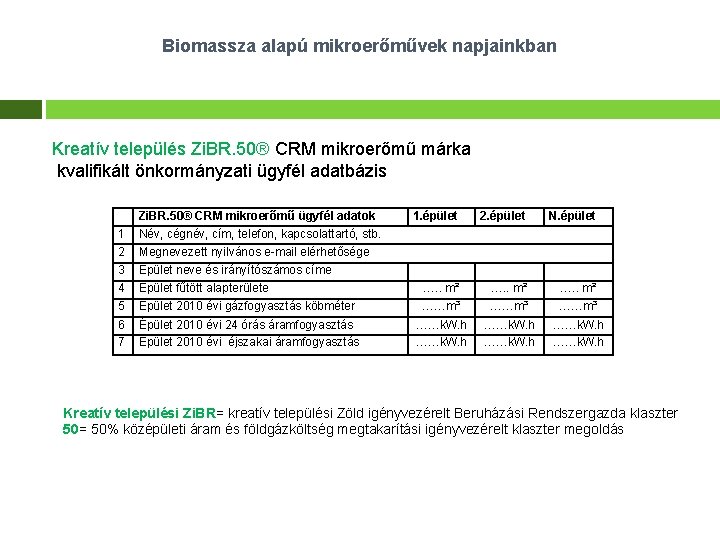

Biomassza alapú mikroerőművek napjainkban Kreatív település Zi. BR. 50® CRM mikroerőmű márka kvalifikált önkormányzati ügyfél adatbázis Zi. BR. 50® CRM mikroerőmű ügyfél adatok 1. épület 2. épület N. épület 1 Név, cégnév, cím, telefon, kapcsolattartó, stb. 2 Megnevezett nyilvános e-mail elérhetősége 3 Épület neve és irányítószámos címe 4 Épület fűtött alapterülete …. . m² 5 Épület 2010 évi gázfogyasztás köbméter ……m³ 6 7 Épület 2010 évi 24 órás áramfogyasztás Épület 2010 évi éjszakai áramfogyasztás ……k. W. h Kreatív települési Zi. BR= kreatív települési Zöld igényvezérelt Beruházási Rendszergazda klaszter 50= 50% középületi áram és földgázköltség megtakarítási igényvezérelt klaszter megoldás

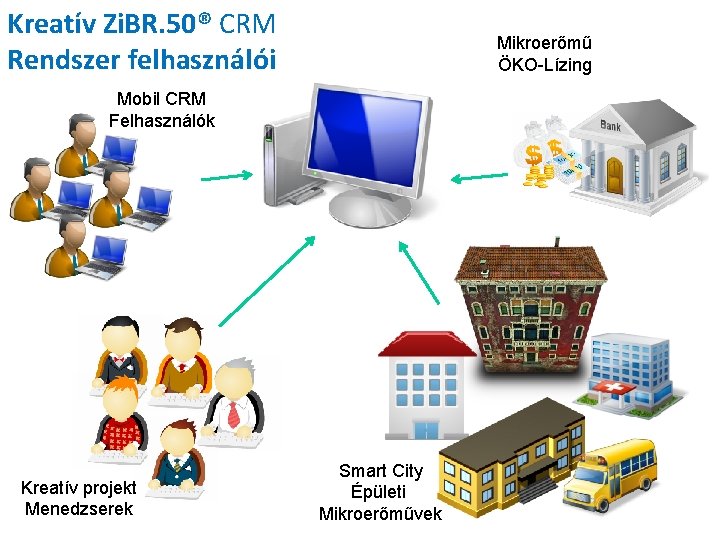

Kreatív Zi. BR. 50® CRM Rendszer felhasználói Mikroerőmű ÖKO-Lízing Mobil CRM Felhasználók Kreatív projekt Menedzserek Smart City Épületi Mikroerőművek

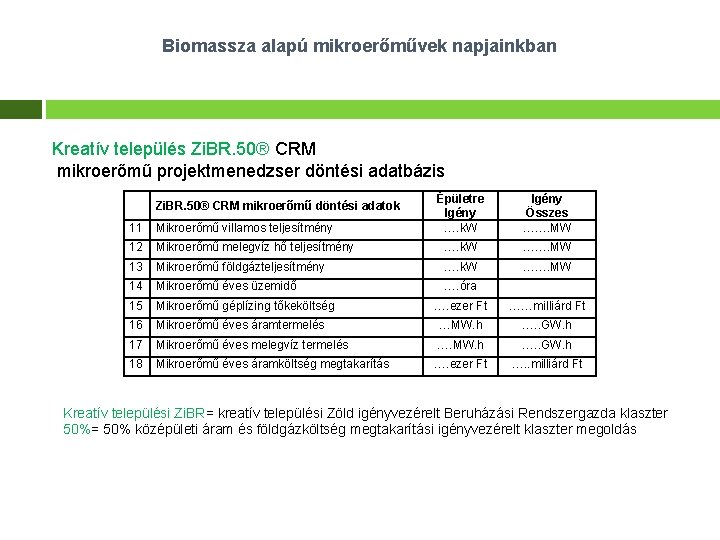

Biomassza alapú mikroerőművek napjainkban Kreatív település Zi. BR. 50® CRM mikroerőmű projektmenedzser döntési adatbázis Zi. BR. 50® CRM mikroerőmű döntési adatok Épületre Igény …. k. W Igény Összes ……. MW 11 Mikroerőmű villamos teljesítmény 12 Mikroerőmű melegvíz hő teljesítmény …. k. W ……. MW 13 Mikroerőmű földgázteljesítmény …. k. W ……. MW 14 Mikroerőmű éves üzemidő …. óra 15 Mikroerőmű géplízing tőkeköltség …. ezer Ft ……milliárd Ft 16 Mikroerőmű éves áramtermelés …MW. h …. . GW. h 17 Mikroerőmű éves melegvíz termelés …. MW. h …. . GW. h 18 Mikroerőmű éves áramköltség megtakarítás …. ezer Ft …. . milliárd Ft Kreatív települési Zi. BR= kreatív települési Zöld igényvezérelt Beruházási Rendszergazda klaszter 50%= 50% középületi áram és földgázköltség megtakarítási igényvezérelt klaszter megoldás

CRM Rendszer funkciók Kontaktadatok Cégadatok Üzleti lehetőségek Minősítő adatok Dokumentáció: ajánlatok, szerződések, engedélyek stb. Ügyféltörténet Feladatok, emlékeztetők, események, naptár 1 -1000 MW áramú Virtuális Erőmű Folyamatvezérlés

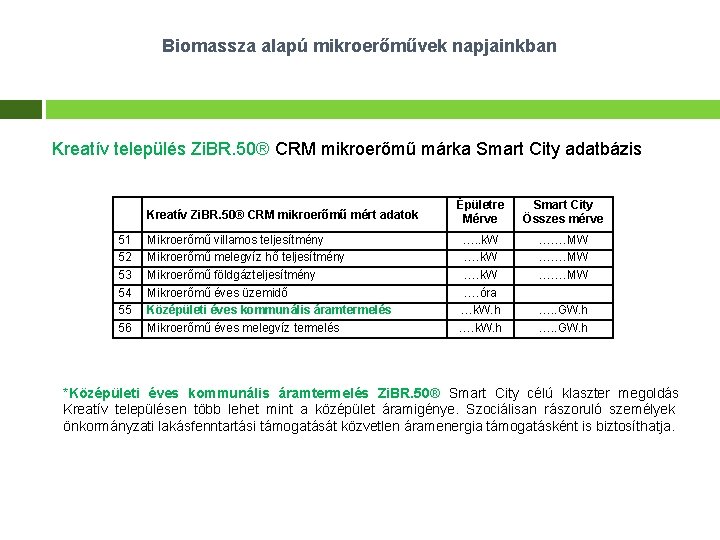

Biomassza alapú mikroerőművek napjainkban Kreatív település Zi. BR. 50® CRM mikroerőmű márka Smart City adatbázis 51 52 53 54 55 56 Kreatív Zi. BR. 50® CRM mikroerőmű mért adatok Épületre Mérve Smart City Összes mérve Mikroerőmű villamos teljesítmény Mikroerőmű melegvíz hő teljesítmény Mikroerőmű földgázteljesítmény Mikroerőmű éves üzemidő Középületi éves kommunális áramtermelés Mikroerőmű éves melegvíz termelés …. . k. W …. óra …k. W. h ……. MW …. . GW. h *Középületi éves kommunális áramtermelés Zi. BR. 50® Smart City célú klaszter megoldás Kreatív településen több lehet mint a középület áramigénye. Szociálisan rászoruló személyek önkormányzati lakásfenntartási támogatását közvetlen áramenergia támogatásként is biztosíthatja.

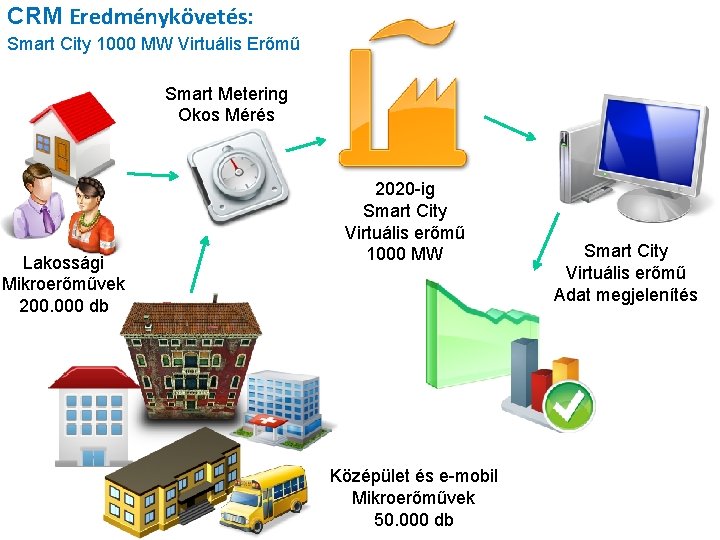

CRM Eredménykövetés: Smart City 1000 MW Virtuális Erőmű Smart Metering Okos Mérés Lakossági Mikroerőművek 200. 000 db 2020 -ig Smart City Virtuális erőmű 1000 MW Középület és e-mobil Mikroerőművek 50. 000 db Smart City Virtuális erőmű Adat megjelenítés

Biomassza alapú mikroerőművek napjainkban Figyelmüket köszönjük Ecoflotta-ház mikroerőmű klaszter tagjai Schmidt Melkvi Klára ksm@dachs-energie. eu Deák József deak. jozsef@deak. hu Kiss János Ferenc info@ecoflotta. hu Komma Krisztián kkomma@greentechenergy. hu Keresztesi Andrea keresztesi@thalassys. hu
