Corrigé SUSPENSION DE MOTO Cinématique – Mouvements Plans – Suspension de moto

Schéma cinématique G 0 5 1 Partie supérieure de la tige de l’amortisseur 4 1 Partie inférieure de la tige de l’amortisseur 3 1 Bras oscillant 2 1 Etrier 1 1 Biellette 0 1 Cadre Rep Nb 5 4 F Désignation E D 0 2 B C 0 3 1 A Cinématique – Mouvements Plans – Suspension de moto

Schéma cinématique G F E D B C A Cinématique – Mouvements Plans – Suspension de moto

Question 1 G SUSPENSION DE MOTO Echelle du plan : 1: 2 Echelle des vitesse : 1 cm 1 m/s Document A 3 3/0 : Mouvement de rotation d’axe (F, z) F E D VA, 3/0 B C A Cinématique – Mouvements Plans – Suspension de moto

Question 2 G SUSPENSION DE MOTO Echelle du plan : 1: 2 Echelle des vitesse : 1 cm 1 m/s Document A 3 VE, 3/0 = VE, 3/2 + VE, 2/0 VE, 3/0 = VE, 2/0 Trajectoire T E, 3/0 VE, 3/2 = 0 car E est le point coïncident entre 3 et 2, centre de l’articulation entre 3 et 2. Support de VE, 3/0 Equiprojectivité sur le solide 3 : VE, 3/0 F ||VE, 3/0 || = 3, 25 m/s E D VA, 3/0 B C A Cinématique – Mouvements Plans – Suspension de moto

Question 3 G SUSPENSION DE MOTO Echelle du plan : 1: 2 Echelle des vitesse : 1 cm 1 m/s Document A 3 1/0 : Mouvement de rotation d’axe (B, z) Support de VC, 1/0 : Perpendiculaire à (BC) en C VC, 1/0 = VC, 1/2 + VC, 2/0 VC, 1/0 = VC, 2/0 VC, 1/2 = 0 car C est le point coïncident entre 1 et 2, centre de l’articulation entre 1 et 2. VE, 3/0 F E D VA, 3/0 B C Trajectoire T C 1/0 Support de VC, 1/0 A Cinématique – Mouvements Plans – Suspension de moto

Question 4 G SUSPENSION DE MOTO Echelle du plan : 1: 2 Echelle des vitesse : 1 cm 1 m/s Document A 3 Equiprojectivité sur le solide 2 : VE, 3/0 F ||VC, 2/0 || = 3, 07 m/s E D VA, 3/0 B C VC, 2/0 A Cinématique – Mouvements Plans – Suspension de moto

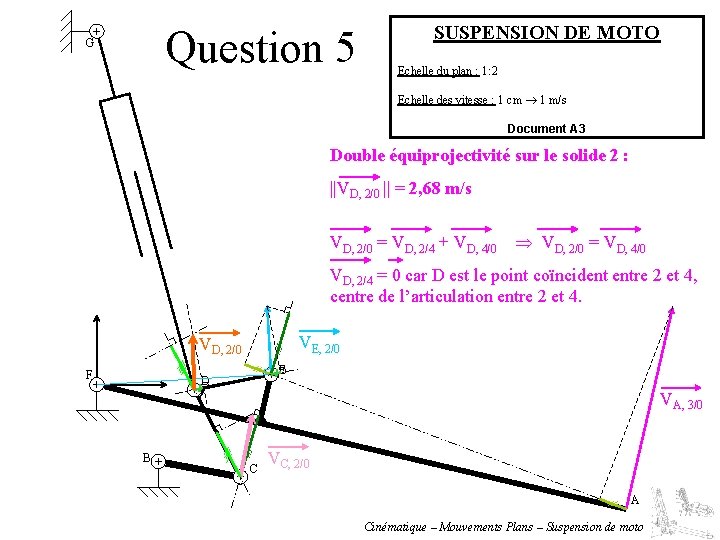

Question 5 G SUSPENSION DE MOTO Echelle du plan : 1: 2 Echelle des vitesse : 1 cm 1 m/s Document A 3 Double équiprojectivité sur le solide 2 : ||VD, 2/0 || = 2, 68 m/s VD, 2/0 = VD, 2/4 + VD, 4/0 VD, 2/0 = VD, 4/0 VD, 2/4 = 0 car D est le point coïncident entre 2 et 4, centre de l’articulation entre 2 et 4. VE, 2/0 VD, 2/0 F E D VA, 3/0 B C VC, 2/0 A Cinématique – Mouvements Plans – Suspension de moto

Question 6 G SUSPENSION DE MOTO Echelle du plan : 1: 2 Echelle des vitesse : 1 cm 1 m/s Document A 3 5/0 : Mouvement de rotation d’axe (G, z) Support de VD, 5/0 : Perpendiculaire à (GD) en D VE, 3/0 VD, 2/0 F E D VA, 3/0 B C VC, 2/0 A Cinématique – Mouvements Plans – Suspension de moto

Question 7 G SUSPENSION DE MOTO Echelle du plan : 1: 2 Echelle des vitesse : 1 cm 1 m/s Document A 3 4/5 : Mouvement de translation rectiligne suivant (GD) Support de VD, 4/5 : Droite (GD) VE, 3/0 VD, 2/0 F E D VA, 3/0 B C VC, 2/0 A Cinématique – Mouvements Plans – Suspension de moto

SUSPENSION DE MOTO Question 8 G Echelle du plan : 1: 2 Echelle des vitesse : 1 cm 1 m/s Document A 3 VD, 4/0 = VD, 4/5 + VD, 5/0 Connu Support de VD, 4/5 Support (GD) ||VD, 4/5 || = 2, 63 m/s VD, 4/5 F VE, 3/0 VD, 4/0 E D Support de VD, 5/0 B C VA, 3/0 VC, 2/0 A Cinématique – Mouvements Plans – Suspension de moto

SUSPENSION DE MOTO Question 8 G Echelle du plan : 1: 2 Echelle des vitesse : 1 cm 1 m/s Document A 3 VD, 4/0 = VD, 4/5 + VD, 5/0 Connu Support de VD, 4/5 Support (GD) Pour info : VD, 4/5 F VE, 3/0 VD, 2/0 E D Support de VD, 5/0 B ||VD, 5/0 || = 0, 52 m/s C VA, 3/0 VC, 2/0 A Cinématique – Mouvements Plans – Suspension de moto
