Statoil sluggregulering JohnMorten Godhavn Statoil FT Prosesskontroll Innhold

Statoil sluggregulering John-Morten Godhavn Statoil F&T Prosesskontroll

Innhold • • Innledning Hva er slugging? Ulemper ved slugging Sluggregulering Resultater fra drift på Heidrun Eksperimentelle resultater fra Sintefs flerfaseanlegg på Tiller 2001 Tordis sluggregulering

Innledning • • • Slugging er ujevn strømning med væske og gass i flerfaserør. To typer slugging: – korte slugger (1 -5 minutters periode, hydrodynamiske) – lange slugger (10 -180 minutters periode, også kalt riserslugger og terrengslugger) Senket mottakstrykk og færre nedstengninger kan oppnås enkel regulering. Shell, ABB og flere andre har sine egne sluggreguleringssystemer, men få er i drift. Pilotinstallasjon av Statoils (Gunleiv Skoftelands) løsning på Heidrun i 2001 har vært en suksess. Eksperimentelle mellomskalaforsøk på Sintefs flerfaseanlegg på Tiller 2001/2002.

Hva er slugging? Slugging i riser Tettheten varierer Med sluggregulering Boblestrøm Jevn tetthet Fra eksperimenter på Tiller

Riserslugging ŸSyklisk: Væskelås i bunnen av riser, trykkoppbygging, utblåsing ŸStore trykkvariasjoner (vekten av væskesøyla) ŸTypisk ved lave rater og lave trykk ŸSpesielt aktuelt i slutten av feltets levetid

Hydrodynamiske slugger §Dannes ved at bølger slår opp i taket på røret; væsken blokkerer røret, bølgene slår seg sammen §Korte slugger med høy frekvens §Gassrate, væskerate, trykk, topografi bestemmer grad av slugging §Trigger riserslugging Eksempel fra flerfaseanlegget på Tiller.

Ulemper med slugging • Variasjoner i væskerate inn på 1. trinns separator – Nivåsvingninger, dårlig separasjon, nedstengninger – Trykkstøt, vibrasjoner og utmatting av utstyr – Ratemålingsproblemer • Variasjoner i gassrate – Trykksvingninger – Væskemedrivning i gassutløp – Fakling – Ratemålingsproblemer

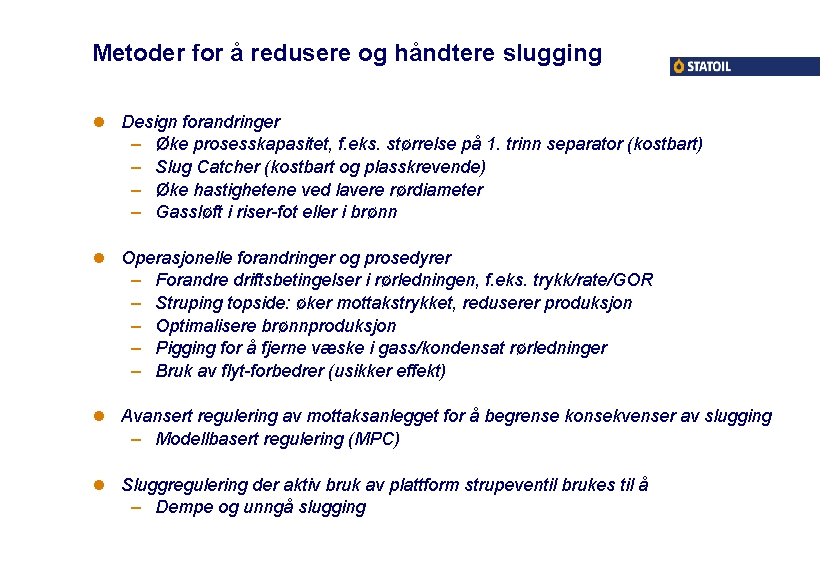

Metoder for å redusere og håndtere slugging l Design forandringer – Øke prosesskapasitet, f. eks. størrelse på 1. trinn separator (kostbart) – Slug Catcher (kostbart og plasskrevende) – Øke hastighetene ved lavere rørdiameter – Gassløft i riser-fot eller i brønn l Operasjonelle forandringer og prosedyrer – Forandre driftsbetingelser i rørledningen, f. eks. trykk/rate/GOR – Struping topside: øker mottakstrykket, reduserer produksjon – Optimalisere brønnproduksjon – Pigging for å fjerne væske i gass/kondensat rørledninger – Bruk av flyt-forbedrer (usikker effekt) l Avansert regulering av mottaksanlegget for å begrense konsekvenser av slugging – Modellbasert regulering (MPC) l Sluggregulering der aktiv bruk av plattform strupeventil brukes til å – Dempe og unngå slugging

Sluggregulering med enkel PI-regulator som stabiliserer bunntrykket • Reduserer sluggstørrelsen ved at den åpner ventilen i det sluggen bygger seg opp i riseren (trykkøkning) • Trykksettpunktet velges så lavt som mulig uten at det slugger. • Automatisk oppstart og nedstengning av enkeltbrønner uten at strupeventil må justeres manuelt. Brukes som SP reguleringsventil MV PIC Innløpsseparator PT PT D • Demper lange slugger

Sluggregulering med kaskaderegulator • Trykkregulator gir settpunkt til volumrateregulator • Regulerer trykket på bunnramma • Regulerer volumraten inn på anlegget (lineariserer ventil) SP MV PIC SP FIC MV Brukes som reguleringsventil FT Innløpsseparator PT PT D • Demper lange riserslugger • Demper også kortere slugger

Sluggregulering med kaskaderegulator uten ratemåling • Ofte har vi ikke flerfase volumratemåling. • Estimerer rate med forenklet ventillikning: Volumrate= Konstant*ventilposisjon*sqrt(difftrykk/tetthet). SP SP MV PC FC MV • Difftrykk over ventilen måles med to trykktransmittere så nærme ventilen som mulig hhv. opp- og nedstrøms. • Tetthet i flerfasestrømningen måles med gammadensitometer så nært ventilen som mulig. • Trykkregulatoren kan styre ventilen direkte eller gi settpunkt til rateregulator i en kaskadekobling. D DT P 1 P 2 PT

Sluggregulering Heidrun Nordflanken l l l l Simuleringer før oppstart indikerte slugging Forbedring av Olga og Petra Feltmålinger ved oppstart viste det samme Sluggregulering på D-linja startet opp 25/4 -2001 med kraftig redusert slugging og mindre mottakstrykk. Sluggregulering på E-linja startet opp ca 1/10 -01 med like stor suksess. Kontinuerlig sluggregulering siden oppstart. Brukes også når enkeltbrønner startes opp. Tverrfaglig samarbeid Stavanger/Trondheim D Elevation -355 m 4700 m

Sluggregulering Heidrun Nordflanken D-linja l. Sluggregulering på D-linja har vært i kontinuerlig drift fra 25. april 2001 - Trykksettpunkt ca. 38 bar på bunnramma - Ankomsttrykk redusert fra 55 barg til 30 barg. Sluggregulering i drift 25. april Bunnrammetrykk tetthetsmåling Feltdata D-linja 1. april- 2. mai o Bunnrammetrykk o Tetthet topp av riser

Riserslugg (terrengslugg) Heidrun D-linje Trykk toppside oppstrøms choke • Store trykkvariasjoner • Periode ca. 17 minutter. • Forsvinner ved struping topside Tetthet toppside

Sluggregulering Heidrun Nordflanken E-linja gassrate væskerate Trykk før choke Ventilpådrag Tetthet topp av riser Trykk ved bunnramma • Heidrun E-linje 4. oktober 2001. 6 timers utsnitt (12: 00 -17: 40). • Sluggene dempes ved aktiv bruk av choke. • Sluggene kommer tilbake når choken settes i manuell. • Sluggregulering: mulighet for lavere ankomsttrykk.

Sluggregulering Heidrun Nordflanken E-linja gassrate væskerate Trykk oppstrøms choke Ventilpådrag Tetthet topp av riser Trykk ved bunnramma • Heidrun E-linje 4. oktober 2001. 15 minutters utsnitt (17: 10 -17: 25). • Ventil i manuell • Jevn slugging med ca 3 minutters periode.

Sluggregulering Heidrun Nordflanken E-linja gassrate væskerate Trykk oppstrøms choke Ventilpådrag Tetthet topp av riser Trykk ved bunnramma • Heidrun E-linje 4. oktober 2001. 15 minutters utsnitt (15: 15 - 15: 30). • Ventil i auto. • Sluggingen effektivt dempet.

Eksperimenter på flerfaseanlegget på Tiller 2001

Sluggregulering – Eksperimenter på Tiller Trykk i bunnen av riser Ventilpådrag Tetthet i toppen av riser

Sluggregulering - eksperimenter på Tiller Trykk i bunnen av riser Ventilpådrag Tetthet i toppen av riser

Tiller 2002

Tordis Sluggregulering l. Installasjon på Gullfaks C sommeren/høsten 2002 l. Mål: –redusere ankomsttrykket for å øke produksjonen –hindre følgetripper ved tripp av en av Tordislinjene l. Metode: – basisregulatorer bruker ventil aktivt til sluggdemping l. Nåverdi ca. 200 MNOK (Hydros estimat med 8 bar lavere ankomsttrykk) l. Investering ca. 7 MNOK

Tordis A sluggregulering oversikt

Oppsummering • • Gode resultater oppnådd på Heidrun ved bruk av enkel PI-regulator som regulerer bunntrykket ved aktiv bruk av plattform strupeventil. Oppnår jevnere strømning ved lavere ankomsttrykk. Kan redusere mottakstrykk og dermed produsere mer fra hver brønn. Kortere slugger kan dempes ved å bruke en kaskaderegulator som regulerer volumraten gjennom ventilen i tillegg til bunntrykket. Flere prosjekter på gang: Tordis, Kristin. Samarbeid med Norsk Hydro om årets eksperimenter på Tiller. Ser for oss at dette blir en del av standard instrumentering på nye utbygginger. Krever minimalt med ekstra utstyr - evt bytte ventil, tilgang på trykkmåling fra bunnen og evt en tetthetsmåling på plattformen. Regulering legges inn i plattformens kontrollsystemløsning.
