Providence University 邏輯設計 老師：羅峻旗 助教：楊斯竣 資 訊 程 學 Dept. of Computer Science and Information Engineering 系 1/5

Providence University 大綱 • 七段顯示器 • 編碼器 • 解碼器 資 訊 程 學 Dept. of Computer Science and Information Engineering 系 2/5

Providence University 七段顯示器 資 訊 程 學 Dept. of Computer Science and Information Engineering 系 3/5

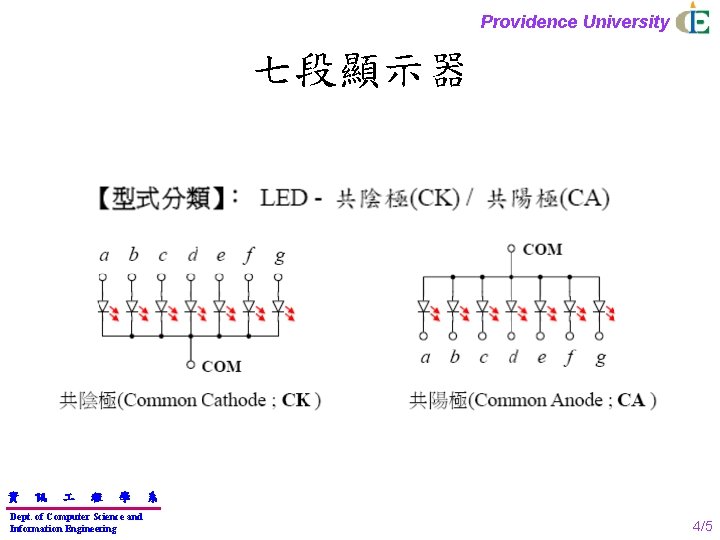

Providence University 七段顯示器 資 訊 程 學 Dept. of Computer Science and Information Engineering 系 4/5

Providence University 七段顯示器 資 訊 程 學 Dept. of Computer Science and Information Engineering 系 5/5

Providence University 編碼器 • 8 to 3編碼器 D 7 D 6 D 5 D 4 D 3 D 2 D 1 D 0 C 2 C 1 C 0 資 0 0 0 0 1 0 0 0 0 0 1 0 0 0 0 1 0 0 0 0 0 1 0 1 0 0 0 1 1 0 0 0 0 1 1 1 訊 程 學 Dept. of Computer Science and Information Engineering 系 6/5

Providence University 編碼器 • 試做 D 7 D 6 D 5 D 4 D 3 D 2 D 1 D 0 C 2 C 1 C 0 資 訊 0 0 0 0 1 1 0 0 0 0 1 0 1 0 0 1 1 0 0 0 1 1 1 0 0 0 0 0 1 0 1 0 0 0 0 1 1 程 學 Dept. of Computer Science and Information Engineering 系 7/5

Providence University 解碼器 • 3 to 8 解碼器 資 訊 程 學 Dept. of Computer Science and Information Engineering 系 8/5

Providence University 解碼器 資 訊 程 學 Dept. of Computer Science and Information Engineering 系 9/5

Providence University 解碼器 資 訊 程 學 Dept. of Computer Science and Information Engineering 系 10/5

Providence University 解碼器 資 訊 程 學 Dept. of Computer Science and Information Engineering 系 11/5
