PRENSA HIDRAULICA 1/5 • El "gato" hidráulico empleado para elevar autos en los talleres

PRENSA HIDRAULICA 1/5 • El "gato" hidráulico empleado para elevar autos en los talleres es una prensa hidráulica, un depósito con dos émbolos de distinta sección conectados a él. Amplifica la fuerza aplicada en el émbolo pequeño. Da una ventaja mecánica.

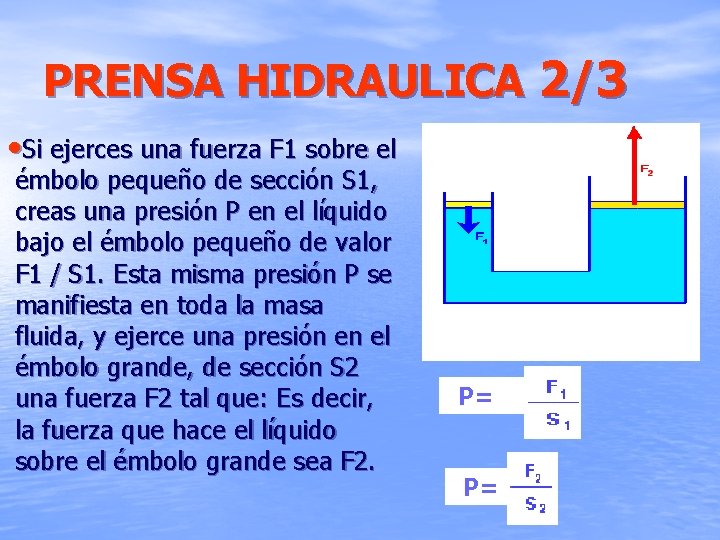

PRENSA HIDRAULICA 2/3 • Si ejerces una fuerza F 1 sobre el émbolo pequeño

PRENSA HIDRAULICA 2/3 • Si ejerces una fuerza F 1 sobre el émbolo pequeño de sección S 1, creas una presión P en el líquido bajo el émbolo pequeño de valor F 1 / S 1. Esta misma presión P se manifiesta en toda la masa fluida, y ejerce una presión en el émbolo grande, de sección S 2 una fuerza F 2 tal que: Es decir, la fuerza que hace el líquido sobre el émbolo grande sea F 2. P= P=

PRENSA HIDRAULICA 3/5 La fuerza que hace la prensa (F 2) es la que

PRENSA HIDRAULICA 3/5 La fuerza que hace la prensa (F 2) es la que tú has hecho (F 1) multiplicada por la relación entre las superficies de los émbolos (S 2 / S 1). Si la superficie del émbolo grande es doble que la del émbolo pequeño, la fuerza ejercida por la prensa es doble que la que tú has hecho; si la relación es triple, la fuerza es triple, etc.

PRENSA HIDRAULICA 4/5 NOTA • No debe quedar gas entre los émbolos y el

PRENSA HIDRAULICA 4/5 NOTA • No debe quedar gas entre los émbolos y el líquido. Ya que el gas es compresible y la prensa hidráulica se basa en una propiedad de los líquidos incompresibles. P=

PRENSA HIDRAULICA 5/5 CONCLUSIÓN: La prensa amplifica la fuerza y cambia la dirección de

PRENSA HIDRAULICA 5/5 CONCLUSIÓN: La prensa amplifica la fuerza y cambia la dirección de aplicación. Nota: El punto de aplicación de las fuerzas debe estar situado sobre la sección de los émbolos. En esta gráfica se observa que la fuerza azul que es la aplicada va hacia abajo y la fuerza roja está hacia arriba, entonces podríamos levantar un peso mayor aplicando una fuerza menor.
