POWER SUPPLAY Powerpoint Templates Page 1 POWER SUPPLAY

POWER SUPPLAY Powerpoint Templates Page 1

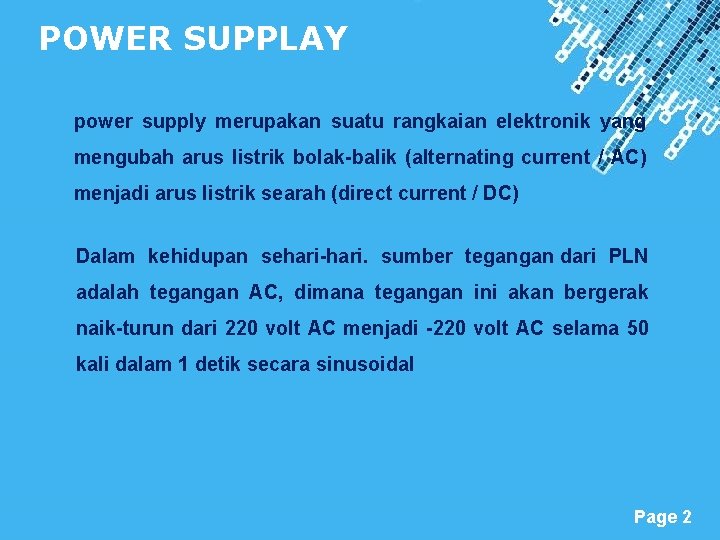

POWER SUPPLAY power supply merupakan suatu rangkaian elektronik yang mengubah arus listrik bolak-balik (alternating current / AC) menjadi arus listrik searah (direct current / DC) Dalam kehidupan sehari-hari. sumber tegangan dari PLN adalah tegangan AC, dimana tegangan ini akan bergerak naik-turun dari 220 volt AC menjadi -220 volt AC selama 50 kali dalam 1 detik secara sinusoidal Powerpoint Templates Page 2

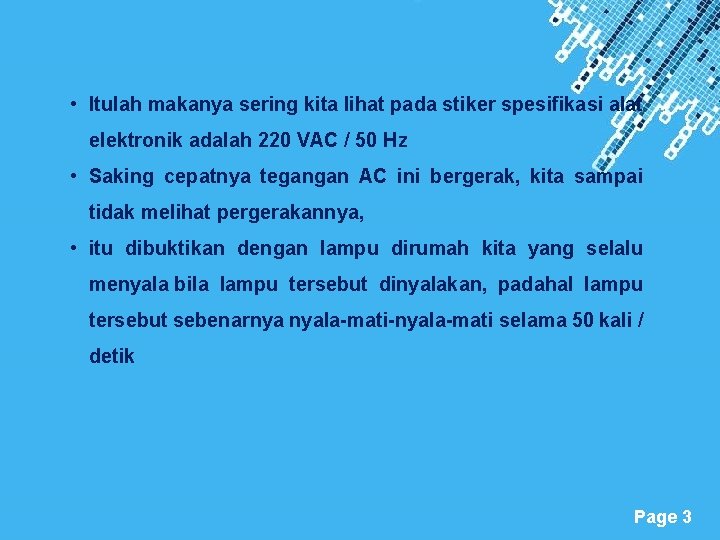

• Itulah makanya sering kita lihat pada stiker spesifikasi alat elektronik adalah 220 VAC / 50 Hz • Saking cepatnya tegangan AC ini bergerak, kita sampai tidak melihat pergerakannya, • itu dibuktikan dengan lampu dirumah kita yang selalu menyala bila lampu tersebut dinyalakan, padahal lampu tersebut sebenarnya nyala-mati-nyala-mati selama 50 kali / detik Powerpoint Templates Page 3

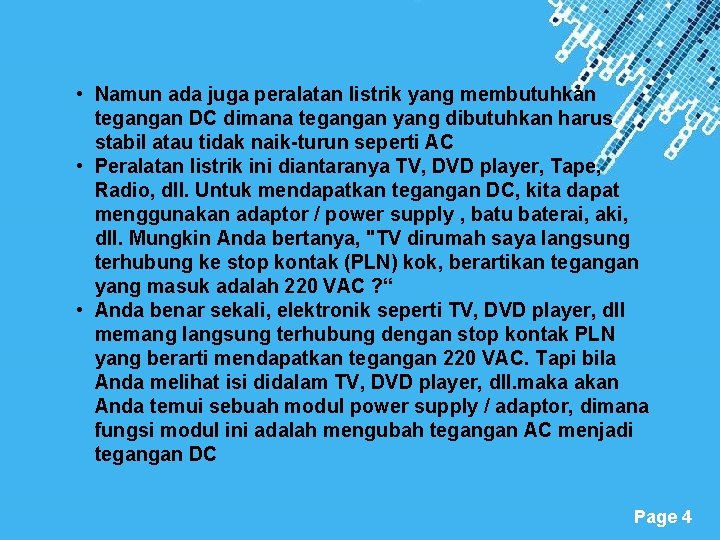

• Namun ada juga peralatan listrik yang membutuhkan tegangan DC dimana tegangan yang dibutuhkan harus stabil atau tidak naik-turun seperti AC • Peralatan listrik ini diantaranya TV, DVD player, Tape, Radio, dll. Untuk mendapatkan tegangan DC, kita dapat menggunakan adaptor / power supply , batu baterai, aki, dll. Mungkin Anda bertanya, "TV dirumah saya langsung terhubung ke stop kontak (PLN) kok, berartikan tegangan yang masuk adalah 220 VAC ? “ • Anda benar sekali, elektronik seperti TV, DVD player, dll memang langsung terhubung dengan stop kontak PLN yang berarti mendapatkan tegangan 220 VAC. Tapi bila Anda melihat isi didalam TV, DVD player, dll. maka akan Anda temui sebuah modul power supply / adaptor, dimana fungsi modul ini adalah mengubah tegangan AC menjadi tegangan DC Powerpoint Templates Page 4

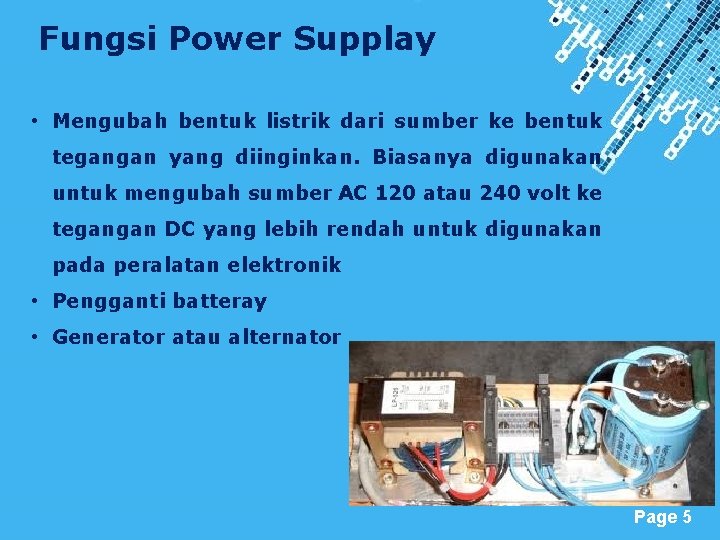

Fungsi Power Supplay • Mengubah bentuk listrik dari sumber ke bentuk tegangan yang diinginkan. Biasanya digunakan untuk mengubah sumber AC 120 atau 240 volt ke tegangan DC yang lebih rendah untuk digunakan pada peralatan elektronik • Pengganti batteray • Generator atau alternator Powerpoint Templates Page 5

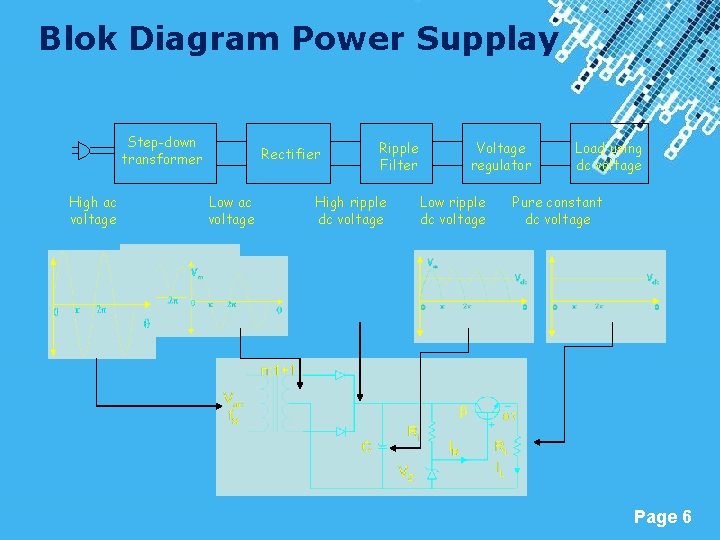

Blok Diagram Power Supplay Step-down transformer High ac voltage Rectifier Low ac voltage Ripple Filter High ripple dc voltage Voltage regulator Low ripple dc voltage Powerpoint Templates Load using dc voltage Pure constant dc voltage Page 6

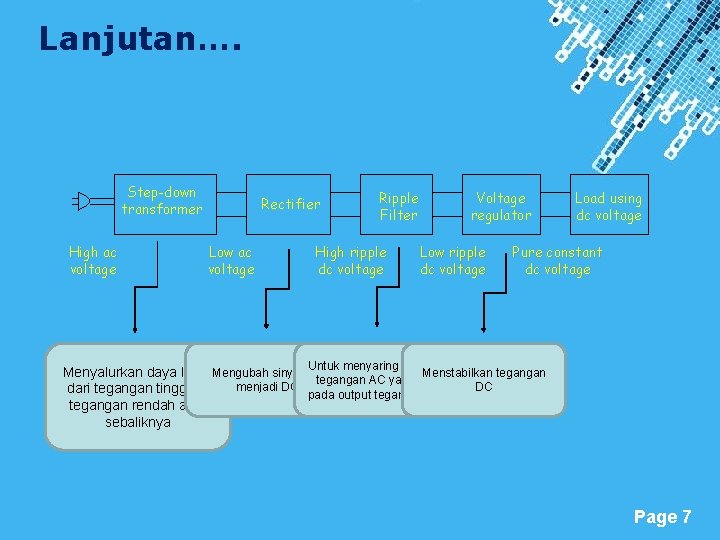

Lanjutan…. Step-down transformer High ac voltage Rectifier Low ac voltage Ripple Filter High ripple dc voltage Voltage regulator Low ripple dc voltage Load using dc voltage Pure constant dc voltage Untuk menyaring riak dari Menyalurkan daya listrik. Mengubah sinyal AC Menstabilkan tegangan AC yang ikut menjadi DC DC dari tegangan tinggi ke pada output tegangan DC tegangan rendah atau sebaliknya Powerpoint Templates Page 7

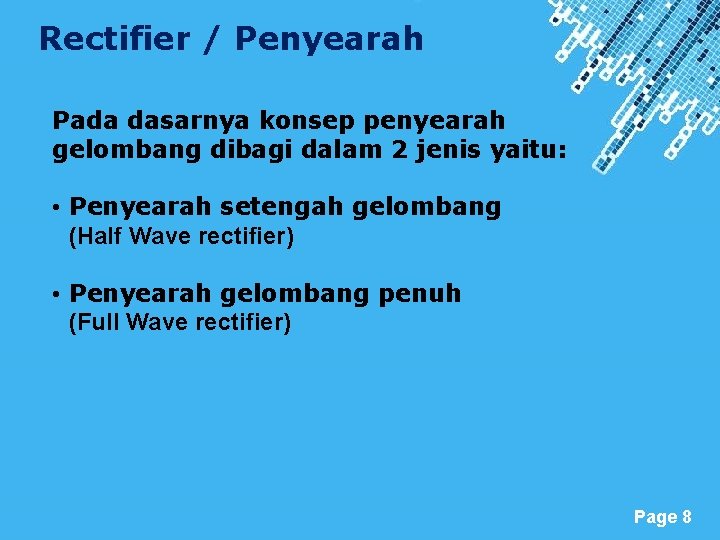

Rectifier / Penyearah Pada dasarnya konsep penyearah gelombang dibagi dalam 2 jenis yaitu: • Penyearah setengah gelombang (Half Wave rectifier) • Penyearah gelombang penuh (Full Wave rectifier) Powerpoint Templates Page 8

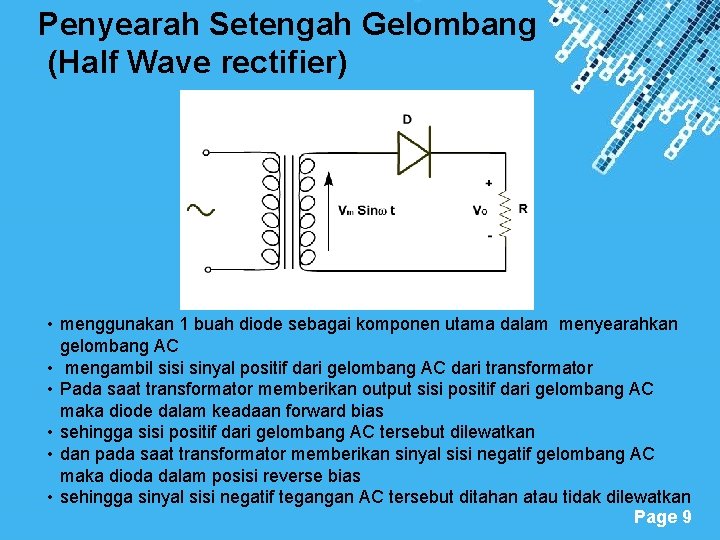

Penyearah Setengah Gelombang (Half Wave rectifier) • menggunakan 1 buah diode sebagai komponen utama dalam menyearahkan gelombang AC • mengambil sisi sinyal positif dari gelombang AC dari transformator • Pada saat transformator memberikan output sisi positif dari gelombang AC maka diode dalam keadaan forward bias • sehingga sisi positif dari gelombang AC tersebut dilewatkan • dan pada saat transformator memberikan sinyal sisi negatif gelombang AC maka dioda dalam posisi reverse bias • sehingga sinyal sisi negatif. Powerpoint tegangan AC tersebut ditahan atau tidak dilewatkan Templates Page 9

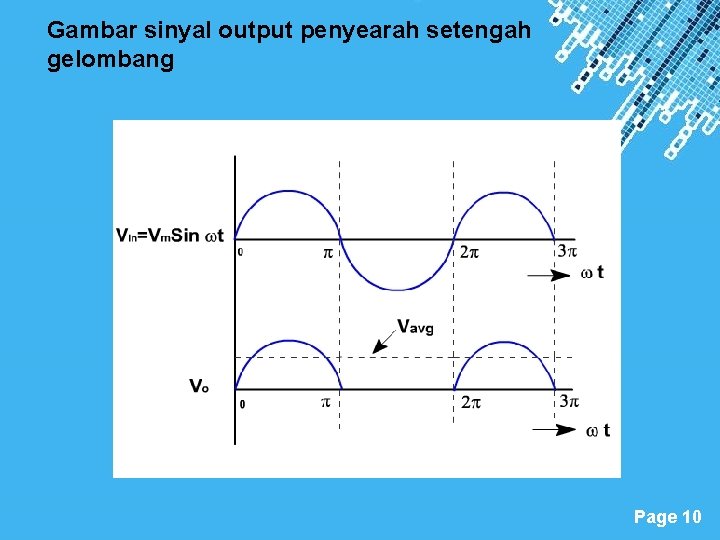

Gambar sinyal output penyearah setengah gelombang Powerpoint Templates Page 10

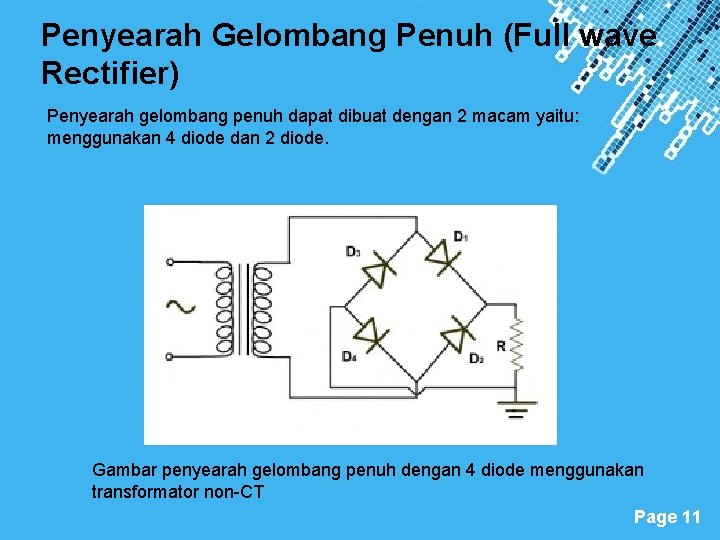

Penyearah Gelombang Penuh (Full wave Rectifier) Penyearah gelombang penuh dapat dibuat dengan 2 macam yaitu: menggunakan 4 diode dan 2 diode. Gambar penyearah gelombang penuh dengan 4 diode menggunakan transformator non-CT Powerpoint Templates Page 11

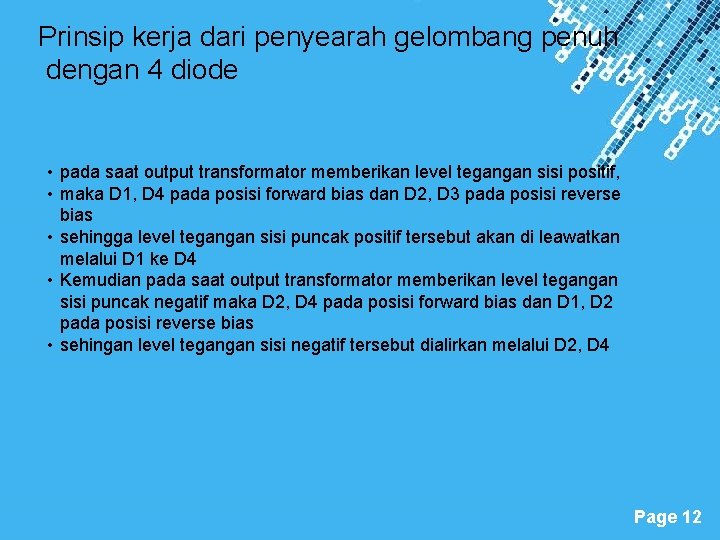

Prinsip kerja dari penyearah gelombang penuh dengan 4 diode • pada saat output transformator memberikan level tegangan sisi positif, • maka D 1, D 4 pada posisi forward bias dan D 2, D 3 pada posisi reverse bias • sehingga level tegangan sisi puncak positif tersebut akan di leawatkan melalui D 1 ke D 4 • Kemudian pada saat output transformator memberikan level tegangan sisi puncak negatif maka D 2, D 4 pada posisi forward bias dan D 1, D 2 pada posisi reverse bias • sehingan level tegangan sisi negatif tersebut dialirkan melalui D 2, D 4 Powerpoint Templates Page 12

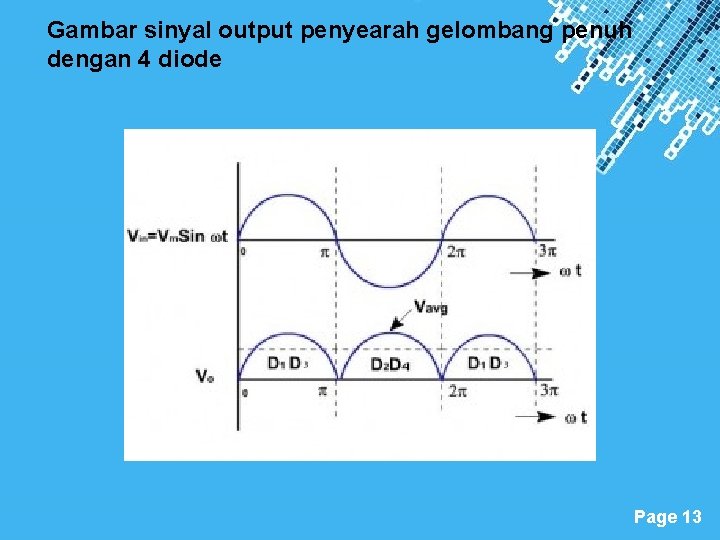

Gambar sinyal output penyearah gelombang penuh dengan 4 diode Powerpoint Templates Page 13

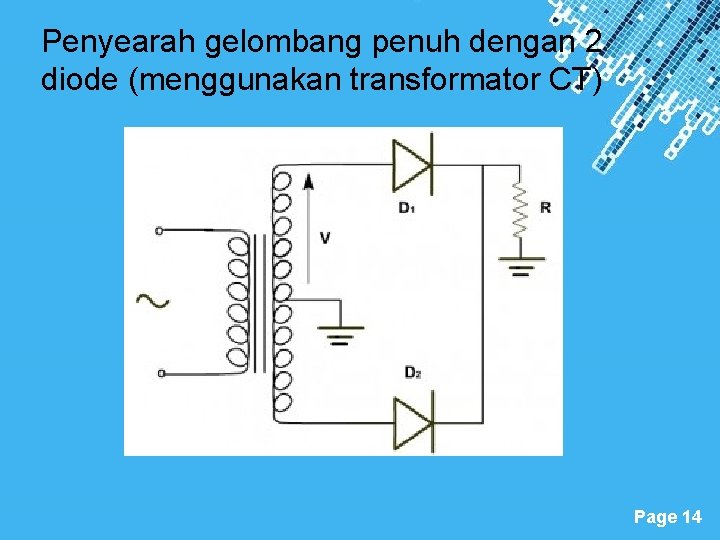

Penyearah gelombang penuh dengan 2 diode (menggunakan transformator CT) Powerpoint Templates Page 14

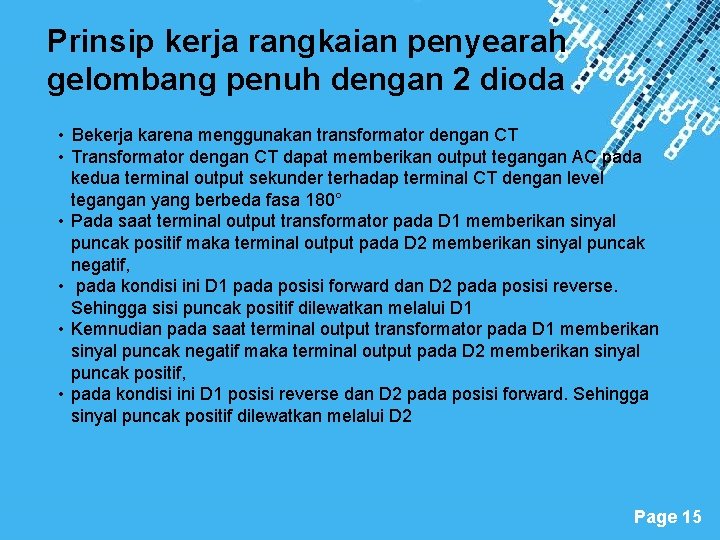

Prinsip kerja rangkaian penyearah gelombang penuh dengan 2 dioda • Bekerja karena menggunakan transformator dengan CT • Transformator dengan CT dapat memberikan output tegangan AC pada kedua terminal output sekunder terhadap terminal CT dengan level tegangan yang berbeda fasa 180° • Pada saat terminal output transformator pada D 1 memberikan sinyal puncak positif maka terminal output pada D 2 memberikan sinyal puncak negatif, • pada kondisi ini D 1 pada posisi forward dan D 2 pada posisi reverse. Sehingga sisi puncak positif dilewatkan melalui D 1 • Kemnudian pada saat terminal output transformator pada D 1 memberikan sinyal puncak negatif maka terminal output pada D 2 memberikan sinyal puncak positif, • pada kondisi ini D 1 posisi reverse dan D 2 pada posisi forward. Sehingga sinyal puncak positif dilewatkan melalui D 2 Powerpoint Templates Page 15

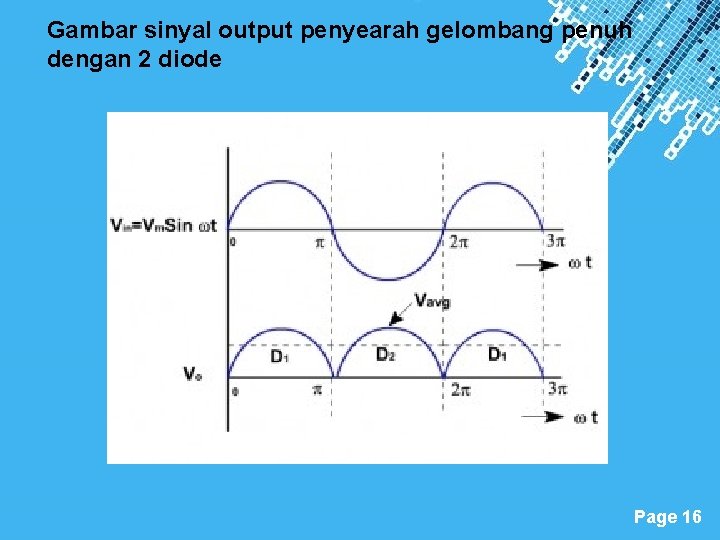

Gambar sinyal output penyearah gelombang penuh dengan 2 diode Powerpoint Templates Page 16

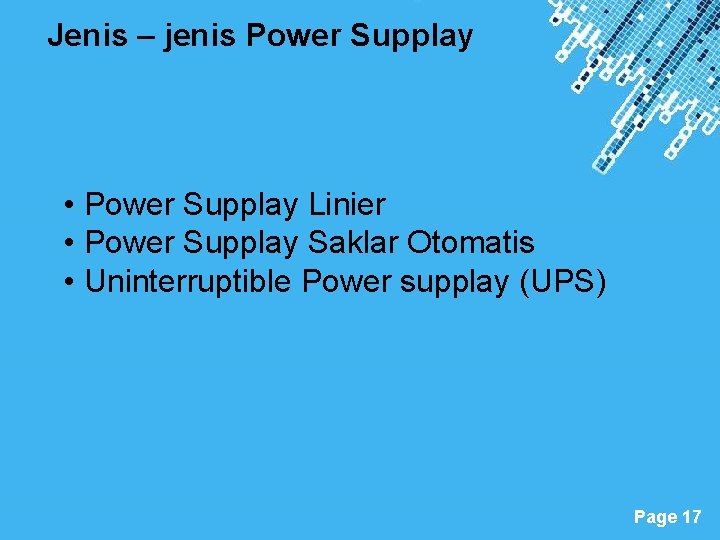

Jenis – jenis Power Supplay • Power Supplay Linier • Power Supplay Saklar Otomatis • Uninterruptible Power supplay (UPS) Powerpoint Templates Page 17

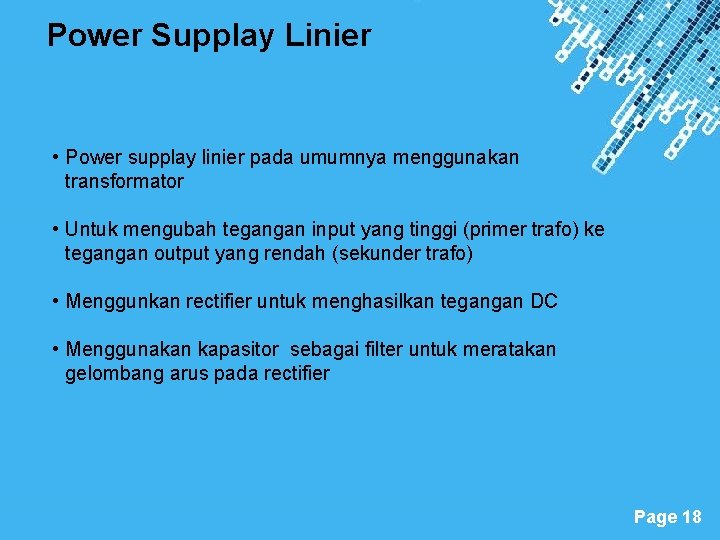

Power Supplay Linier • Power supplay linier pada umumnya menggunakan transformator • Untuk mengubah tegangan input yang tinggi (primer trafo) ke tegangan output yang rendah (sekunder trafo) • Menggunkan rectifier untuk menghasilkan tegangan DC • Menggunakan kapasitor sebagai filter untuk meratakan gelombang arus pada rectifier Powerpoint Templates Page 18

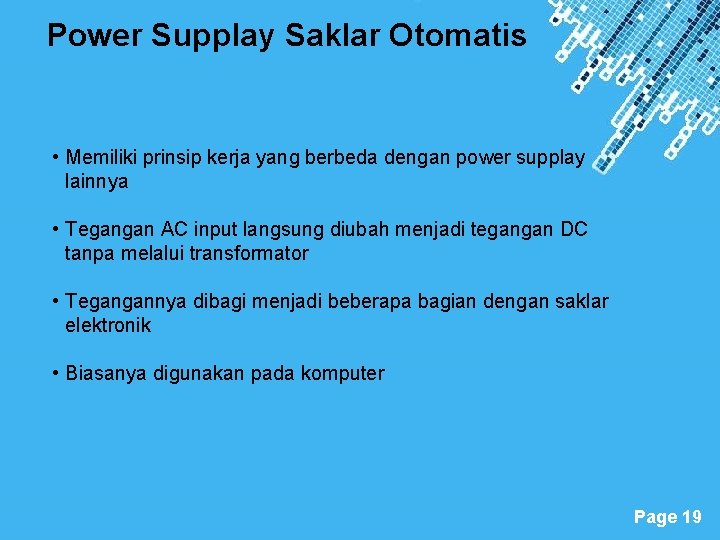

Power Supplay Saklar Otomatis • Memiliki prinsip kerja yang berbeda dengan power supplay lainnya • Tegangan AC input langsung diubah menjadi tegangan DC tanpa melalui transformator • Tegangannya dibagi menjadi beberapa bagian dengan saklar elektronik • Biasanya digunakan pada komputer Powerpoint Templates Page 19

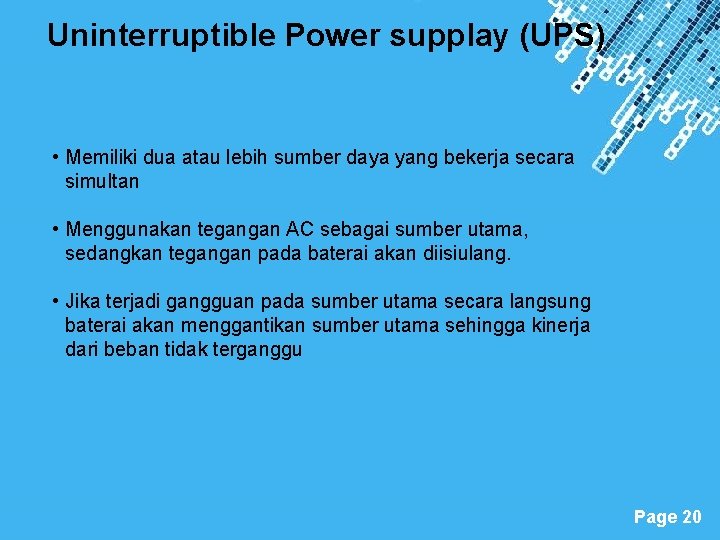

Uninterruptible Power supplay (UPS) • Memiliki dua atau lebih sumber daya yang bekerja secara simultan • Menggunakan tegangan AC sebagai sumber utama, sedangkan tegangan pada baterai akan diisiulang. • Jika terjadi gangguan pada sumber utama secara langsung baterai akan menggantikan sumber utama sehingga kinerja dari beban tidak terganggu Powerpoint Templates Page 20

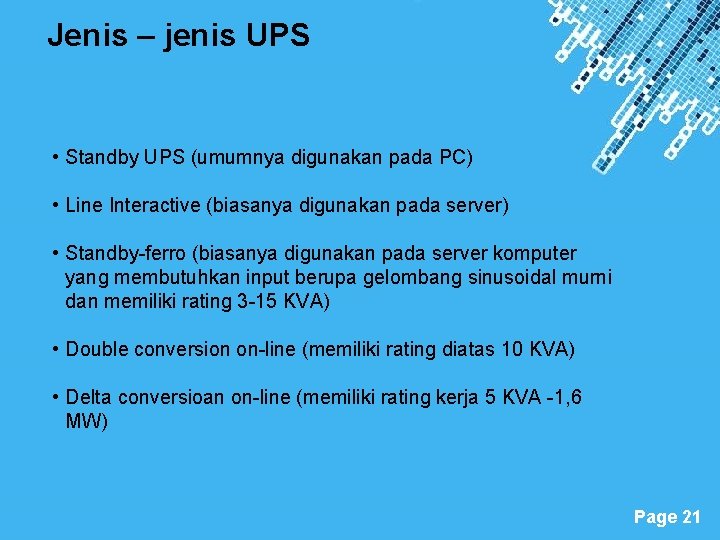

Jenis – jenis UPS • Standby UPS (umumnya digunakan pada PC) • Line Interactive (biasanya digunakan pada server) • Standby-ferro (biasanya digunakan pada server komputer yang membutuhkan input berupa gelombang sinusoidal murni dan memiliki rating 3 -15 KVA) • Double conversion on-line (memiliki rating diatas 10 KVA) • Delta conversioan on-line (memiliki rating kerja 5 KVA -1, 6 MW) Powerpoint Templates Page 21

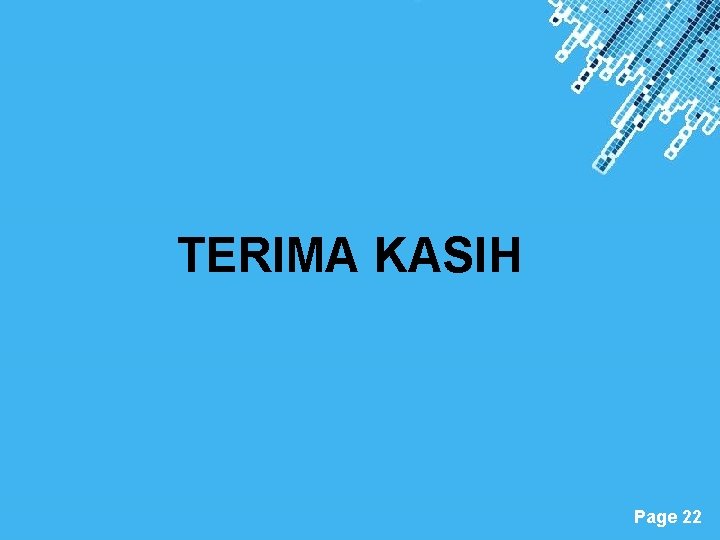

TERIMA KASIH Powerpoint Templates Page 22
