Polovodičová dioda Autor: Lukáš Polák Pokračovat

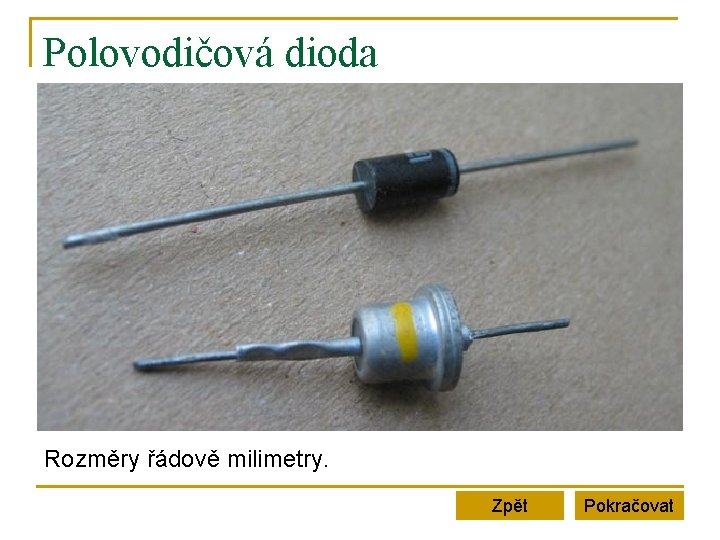

Polovodičová dioda Rozměry řádově milimetry. Zpět Pokračovat

Polovodičová dioda - konstrukce P anoda N schématická značka katoda anoda katoda přechod PN Mění se proud procházející diodou při změně polarity zdroje napětí? Zpět Pokračovat

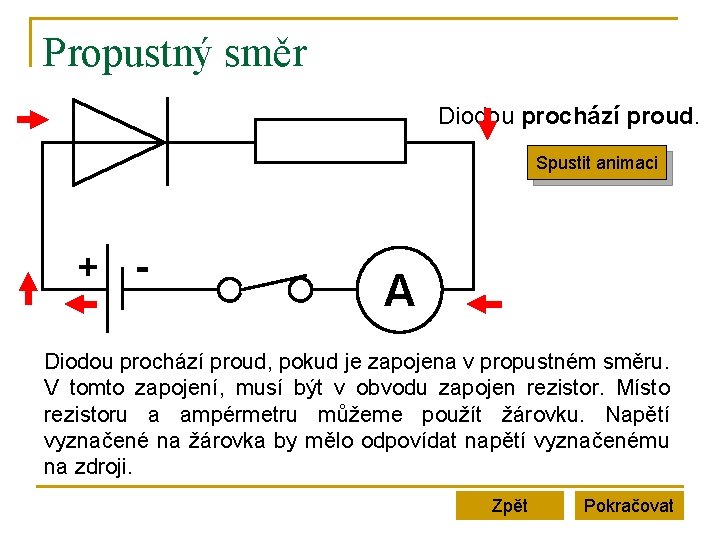

Propustný směr Diodou prochází proud. Spustit animaci + - A Diodou prochází proud, pokud je zapojena v propustném směru. V tomto zapojení, musí být v obvodu zapojen rezistor. Místo rezistoru a ampérmetru můžeme použít žárovku. Napětí vyznačené na žárovka by mělo odpovídat napětí vyznačenému na zdroji. Zpět Pokračovat

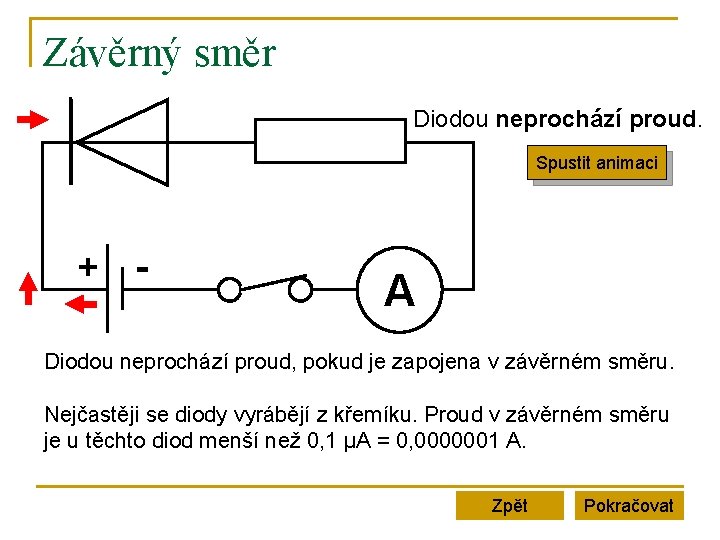

Závěrný směr Diodou neprochází proud. Spustit animaci + - A Diodou neprochází proud, pokud je zapojena v závěrném směru. Nejčastěji se diody vyrábějí z křemíku. Proud v závěrném směru je u těchto diod menší než 0, 1 μA = 0, 0000001 A. Zpět Pokračovat

Voltampérová charakteristika - zapojení V R = 50 Ω A R = 100 Ω + U = 4, 5 V až 6 V Zpět Pokračovat

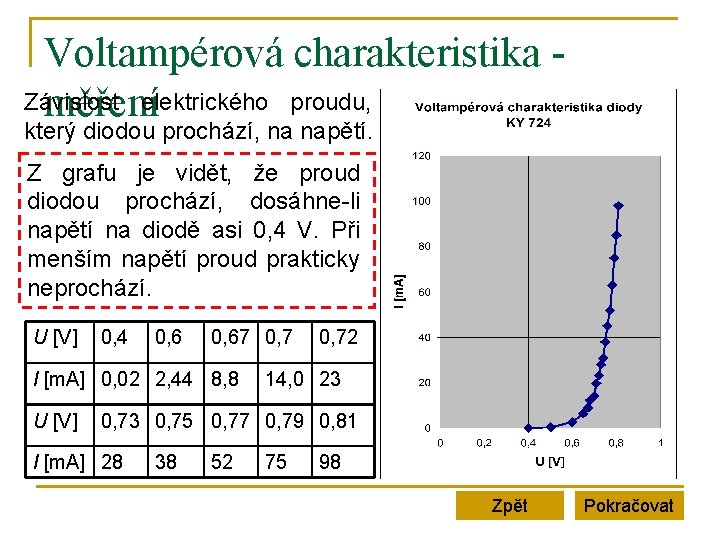

Voltampérová charakteristika Závislost měřeníelektrického proudu, který diodou prochází, na napětí. Z grafu je vidět, že proud diodou prochází, dosáhne-li napětí na diodě asi 0, 4 V. Při menším napětí proud prakticky neprochází. U [V] 0, 4 0, 67 0, 7 I [m. A] 0, 02 2, 44 8, 8 U [V] 0, 72 14, 0 23 0, 75 0, 77 0, 79 0, 81 I [m. A] 28 38 52 75 98 Zpět Pokračovat

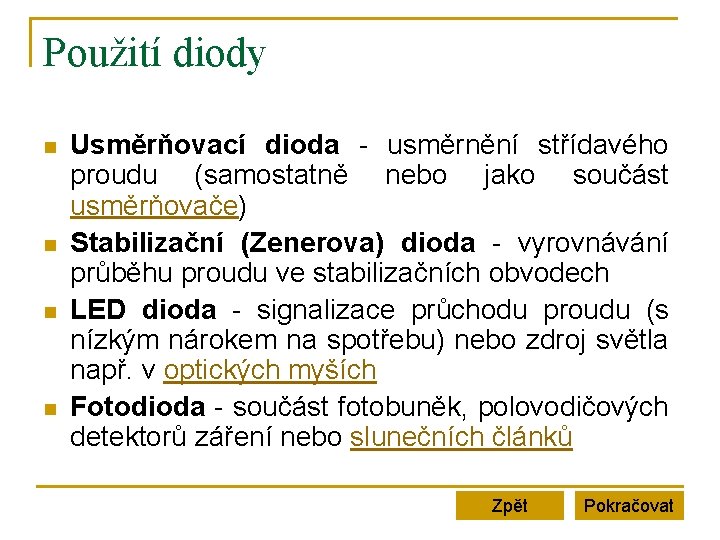

Použití diody n n Usměrňovací dioda - usměrnění střídavého proudu (samostatně nebo jako součást usměrňovače) Stabilizační (Zenerova) dioda - vyrovnávání průběhu proudu ve stabilizačních obvodech LED dioda - signalizace průchodu proudu (s nízkým nárokem na spotřebu) nebo zdroj světla např. v optických myších Fotodioda - součást fotobuněk, polovodičových detektorů záření nebo slunečních článků Zpět Pokračovat

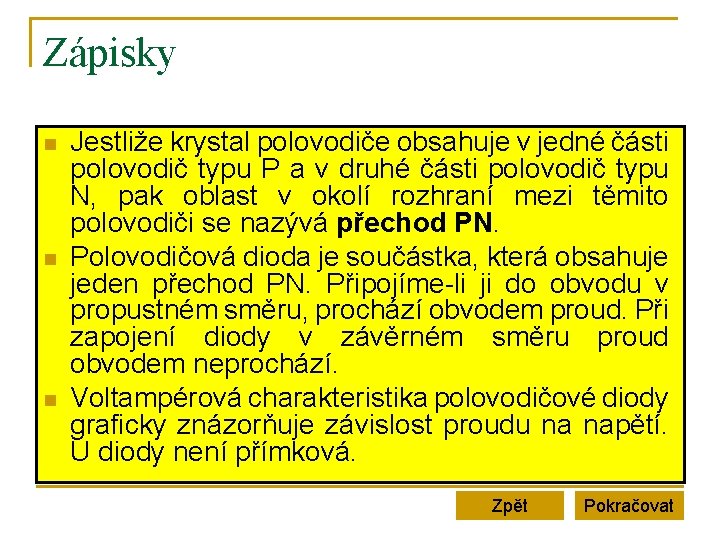

Zápisky n n n Jestliže krystal polovodiče obsahuje v jedné části polovodič typu P a v druhé části polovodič typu N, pak oblast v okolí rozhraní mezi těmito polovodiči se nazývá přechod PN. Polovodičová dioda je součástka, která obsahuje jeden přechod PN. Připojíme-li ji do obvodu v propustném směru, prochází obvodem proud. Při zapojení diody v závěrném směru proud obvodem neprochází. Voltampérová charakteristika polovodičové diody graficky znázorňuje závislost proudu na napětí. U diody není přímková. Zpět Pokračovat

Použité materiály n Kolářová R. , Bohuněk J. , Fyzika pro 6. ročník základní školy, ISBN 80 -7196 -246 -5 n Kolářová R. , Bohuněk J. , Fyzika pro 7. ročník základní školy, ISBN 80 -7196 -265 -1 n Kolářová R. , Bohuněk J. , Fyzika pro 8. ročník základní školy, ISBN 80 -7196 -149 -3 n Kolářová R. , Bohuněk J. , Fyzika pro 9. ročník základní školy, ISBN 80 -7196 -193 -0 n n Bohuněk J. , Sbírka úloh z fyziky pro ZŠ, 1. díl, ISBN 80 -85849 -06 -2 Bohuněk J. , Sbírka úloh z fyziky pro ZŠ, 2. díl, ISBN 80 -85849 -15 -1 Bohuněk J. , Sbírka úloh z fyziky pro ZŠ, 3. díl, ISBN 80 -85849 -82 -8 Obrázek diod: http: //www. iabc. cz/images/imgdb/original/phpdz. PXx 1. jpg Zpět Konec
