PDA ENERGY E’ IL MARCHIO DI PERRY ELECTRIC PER IL COMFORT CLIMATICO E IL RISPARMIO ENERGETICO 1

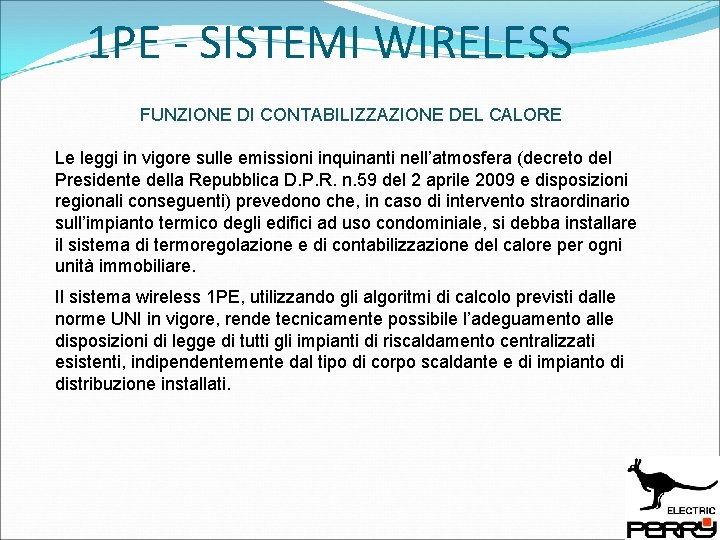

1 PE - SISTEMI WIRELESS FUNZIONE DI CONTABILIZZAZIONE DEL CALORE Le leggi in vigore sulle emissioni inquinanti nell’atmosfera (decreto del Presidente della Repubblica D. P. R. n. 59 del 2 aprile 2009 e disposizioni regionali conseguenti) prevedono che, in caso di intervento straordinario sull’impianto termico degli edifici ad uso condominiale, si debba installare il sistema di termoregolazione e di contabilizzazione del calore per ogni unità immobiliare. Il sistema wireless 1 PE, utilizzando gli algoritmi di calcolo previsti dalle norme UNI in vigore, rende tecnicamente possibile l’adeguamento alle disposizioni di legge di tutti gli impianti di riscaldamento centralizzati esistenti, indipendentemente dal tipo di corpo scaldante e di impianto di distribuzione installati. 2

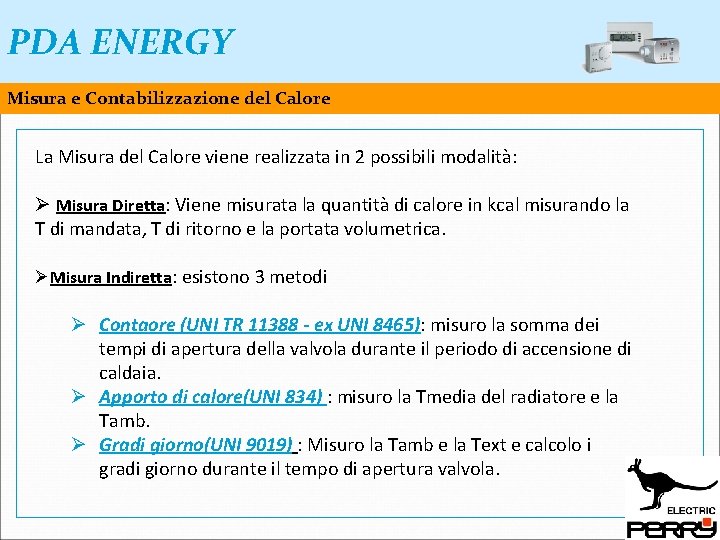

PDA ENERGY Misura e Contabilizzazione del Calore La Misura del Calore viene realizzata in 2 possibili modalità: Ø Misura Diretta: Viene misurata la quantità di calore in kcal misurando la T di mandata, T di ritorno e la portata volumetrica. ØMisura Indiretta: esistono 3 metodi Ø Contaore (UNI TR 11388 - ex UNI 8465): misuro la somma dei tempi di apertura della valvola durante il periodo di accensione di caldaia. Ø Apporto di calore(UNI 834) : misuro la Tmedia del radiatore e la Tamb. Ø Gradi giorno(UNI 9019) : Misuro la Tamb e la Text e calcolo i gradi giorno durante il tempo di apertura valvola.

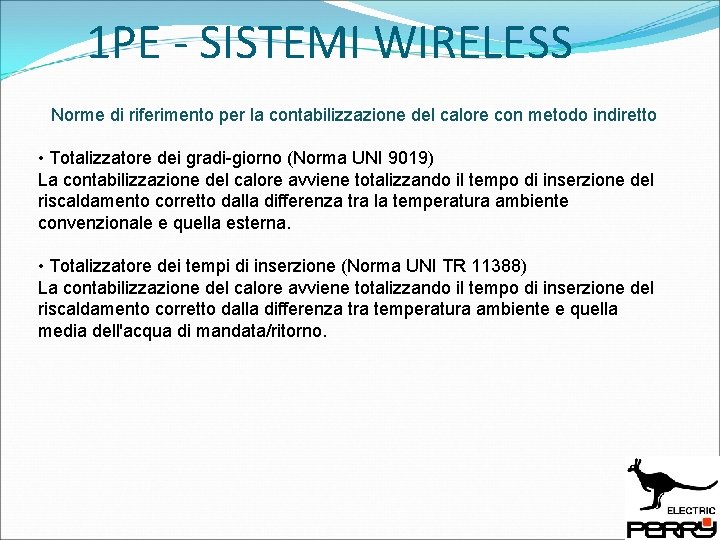

1 PE - SISTEMI WIRELESS Norme di riferimento per la contabilizzazione del calore con metodo indiretto • Totalizzatore dei gradi-giorno (Norma UNI 9019) La contabilizzazione del calore avviene totalizzando il tempo di inserzione del riscaldamento corretto dalla differenza tra la temperatura ambiente convenzionale e quella esterna. • Totalizzatore dei tempi di inserzione (Norma UNI TR 11388) La contabilizzazione del calore avviene totalizzando il tempo di inserzione del riscaldamento corretto dalla differenza tra temperatura ambiente e quella media dell'acqua di mandata/ritorno. 4

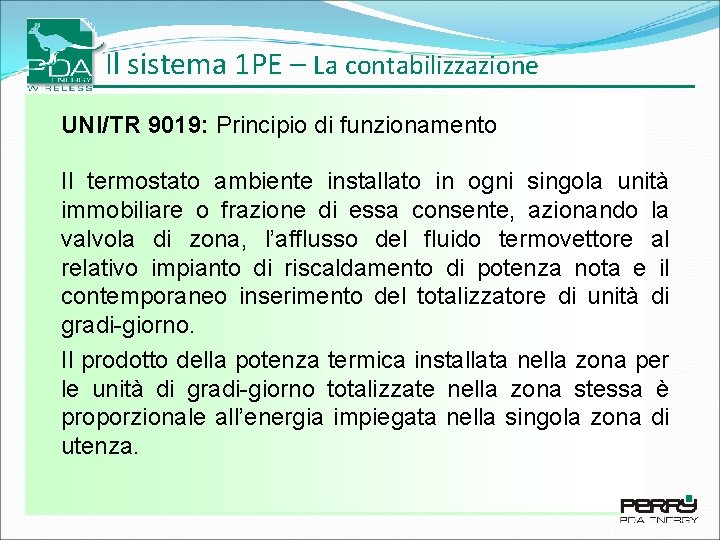

Il sistema 1 PE – La contabilizzazione UNI/TR 9019: Principio di funzionamento Il termostato ambiente installato in ogni singola unità immobiliare o frazione di essa consente, azionando la valvola di zona, l’afflusso del fluido termovettore al relativo impianto di riscaldamento di potenza nota e il contemporaneo inserimento del totalizzatore di unità di gradi-giorno. Il prodotto della potenza termica installata nella zona per le unità di gradi-giorno totalizzate nella zona stessa è proporzionale all’energia impiegata nella singola zona di utenza.

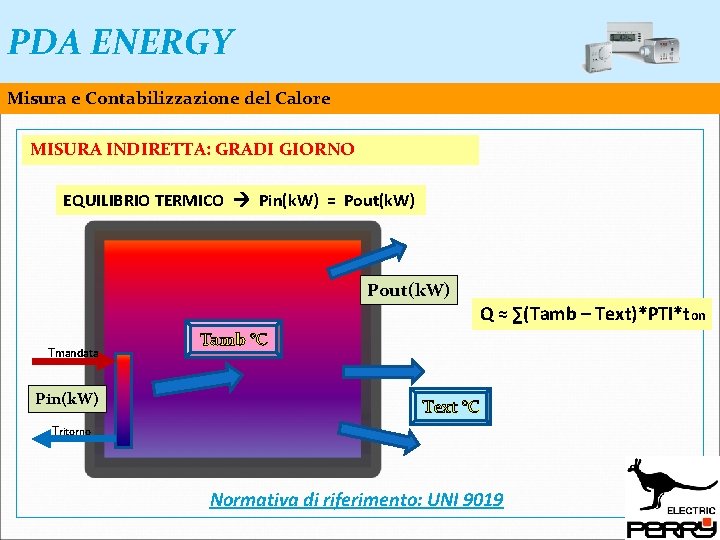

PDA ENERGY Misura e Contabilizzazione del Calore MISURA INDIRETTA: GRADI GIORNO EQUILIBRIO TERMICO Pin(k. W) = Pout(k. W) Q ≈ ∑(Tamb – Text)*PTI*ton Tmandata Pin(k. W) Tamb °C Text °C Tritorno Normativa di riferimento: UNI 9019

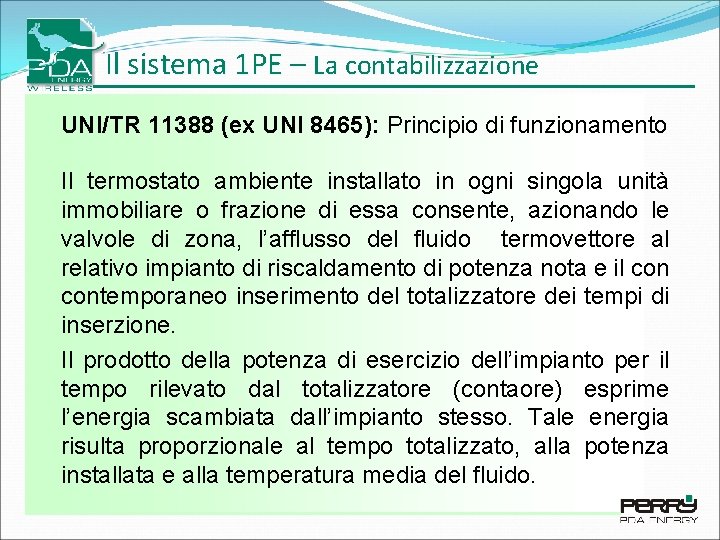

Il sistema 1 PE – La contabilizzazione UNI/TR 11388 (ex UNI 8465): Principio di funzionamento Il termostato ambiente installato in ogni singola unità immobiliare o frazione di essa consente, azionando le valvole di zona, l’afflusso del fluido termovettore al relativo impianto di riscaldamento di potenza nota e il contemporaneo inserimento del totalizzatore dei tempi di inserzione. Il prodotto della potenza di esercizio dell’impianto per il tempo rilevato dal totalizzatore (contaore) esprime l’energia scambiata dall’impianto stesso. Tale energia risulta proporzionale al tempo totalizzato, alla potenza installata e alla temperatura media del fluido.

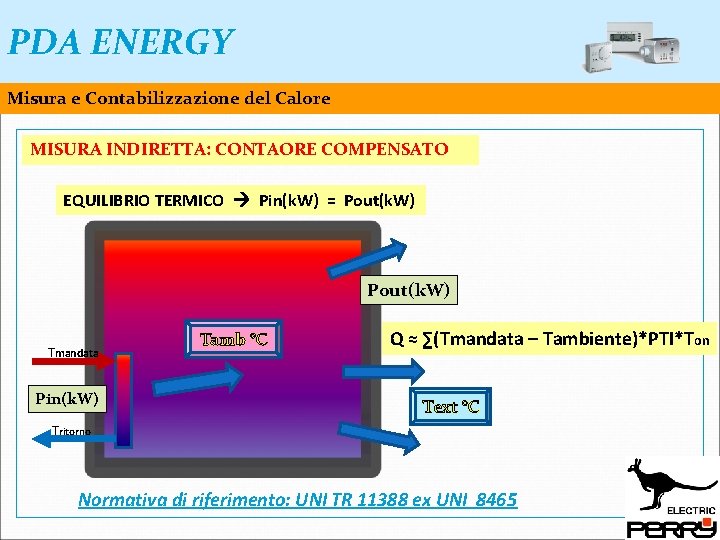

PDA ENERGY Misura e Contabilizzazione del Calore MISURA INDIRETTA: CONTAORE COMPENSATO EQUILIBRIO TERMICO Pin(k. W) = Pout(k. W) Tmandata Pin(k. W) Tamb °C Q ≈ ∑(Tmandata – Tambiente)*PTI*Ton Text °C Tritorno Normativa di riferimento: UNI TR 11388 ex UNI 8465

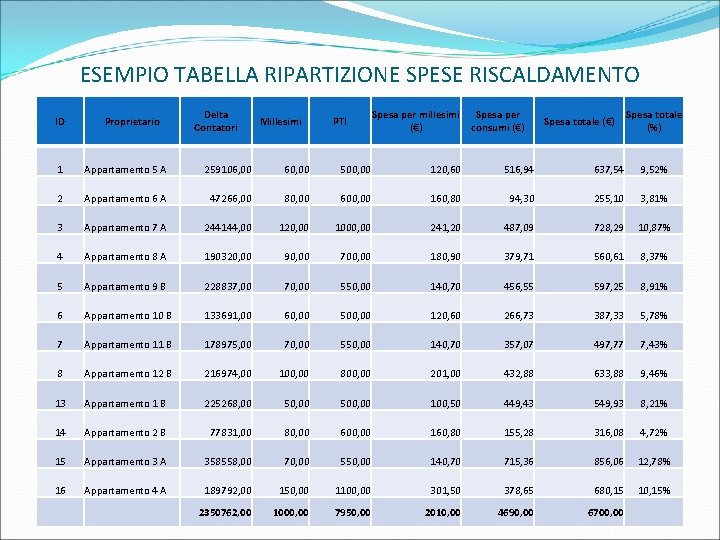

ESEMPIO TABELLA RIPARTIZIONE SPESE RISCALDAMENTO ID Delta Contatori Proprietario Millesimi PTI Spesa per millesimi Spesa per (€) consumi (€) Spesa totale (%) 1 Appartamento 5 A 259106, 00 60, 00 500, 00 120, 60 516, 94 637, 54 9, 52% 2 Appartamento 6 A 47266, 00 80, 00 600, 00 160, 80 94, 30 255, 10 3, 81% 3 Appartamento 7 A 244144, 00 120, 00 1000, 00 241, 20 487, 09 728, 29 10, 87% 4 Appartamento 8 A 190320, 00 90, 00 700, 00 180, 90 379, 71 560, 61 8, 37% 5 Appartamento 9 B 228837, 00 70, 00 550, 00 140, 70 456, 55 597, 25 8, 91% 6 Appartamento 10 B 133691, 00 60, 00 500, 00 120, 60 266, 73 387, 33 5, 78% 7 Appartamento 11 B 178975, 00 70, 00 550, 00 140, 70 357, 07 497, 77 7, 43% 8 Appartamento 12 B 216974, 00 100, 00 800, 00 201, 00 432, 88 633, 88 9, 46% 13 Appartamento 1 B 225268, 00 500, 00 100, 50 449, 43 549, 93 8, 21% 14 Appartamento 2 B 77831, 00 80, 00 600, 00 160, 80 155, 28 316, 08 4, 72% 15 Appartamento 3 A 358558, 00 70, 00 550, 00 140, 70 715, 36 856, 06 12, 78% 16 Appartamento 4 A 189792, 00 150, 00 1100, 00 301, 50 378, 65 680, 15 10, 15% 2350762, 00 1000, 00 7950, 00 2010, 00 4690, 00 6700, 00
