P 68000 David SaintMellion Organisation interne Processeur 32

µP - 68000 David Saint-Mellion

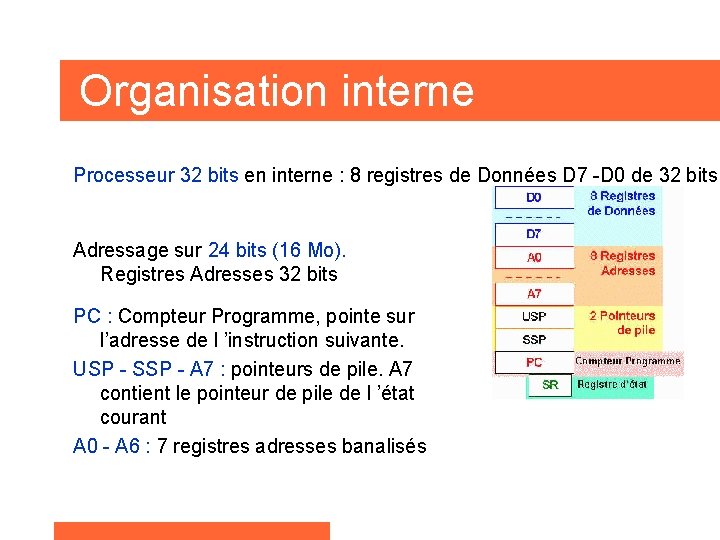

Organisation interne Processeur 32 bits en interne : 8 registres de Données D 7 -D 0 de 32 bits Adressage sur 24 bits (16 Mo). Registres Adresses 32 bits PC : Compteur Programme, pointe sur l’adresse de l ’instruction suivante. USP - SSP - A 7 : pointeurs de pile. A 7 contient le pointeur de pile de l ’état courant A 0 - A 6 : 7 registres adresses banalisés

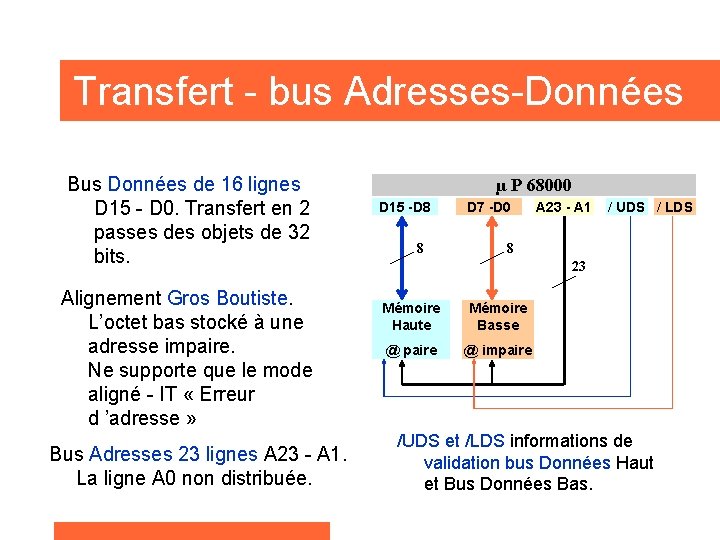

Transfert - bus Adresses-Données Bus Données de 16 lignes D 15 - D 0. Transfert en 2 passes des objets de 32 bits. Alignement Gros Boutiste. L’octet bas stocké à une adresse impaire. Ne supporte que le mode aligné - IT « Erreur d ’adresse » Bus Adresses 23 lignes A 23 - A 1. La ligne A 0 non distribuée. µ P 68000 D 15 -D 8 8 D 7 -D 0 A 23 - A 1 / UDS / LDS 8 23 Mémoire Haute Mémoire Basse @ paire @ impaire /UDS et /LDS informations de validation bus Données Haut et Bus Données Bas.

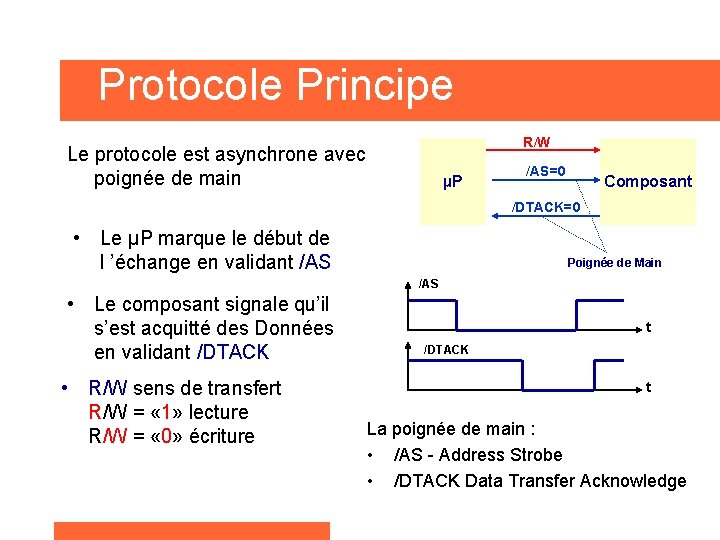

Protocole Principe R/W Le protocole est asynchrone avec poignée de main µP /AS=0 Composant /DTACK=0 • Le µP marque le début de l ’échange en validant /AS Poignée de Main /AS • Le composant signale qu’il s’est acquitté des Données en validant /DTACK • R/W sens de transfert R/W = « 1» lecture R/W = « 0» écriture t /DTACK t La poignée de main : • /AS - Address Strobe • /DTACK Data Transfer Acknowledge

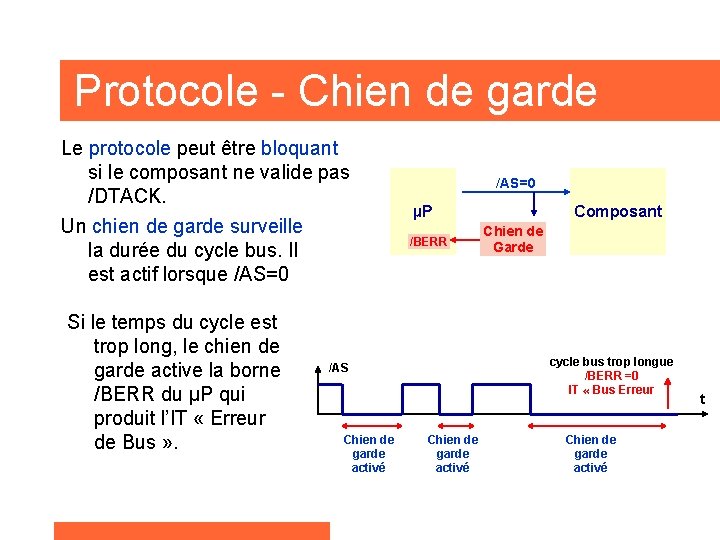

Protocole - Chien de garde Le protocole peut être bloquant si le composant ne valide pas /DTACK. Un chien de garde surveille la durée du cycle bus. Il est actif lorsque /AS=0 Si le temps du cycle est trop long, le chien de garde active la borne /BERR du µP qui produit l’IT « Erreur de Bus » . /AS=0 µP /BERR Chien de Garde cycle bus trop longue /BERR =0 IT « Bus Erreur /AS Chien de garde activé Composant Chien de garde activé t

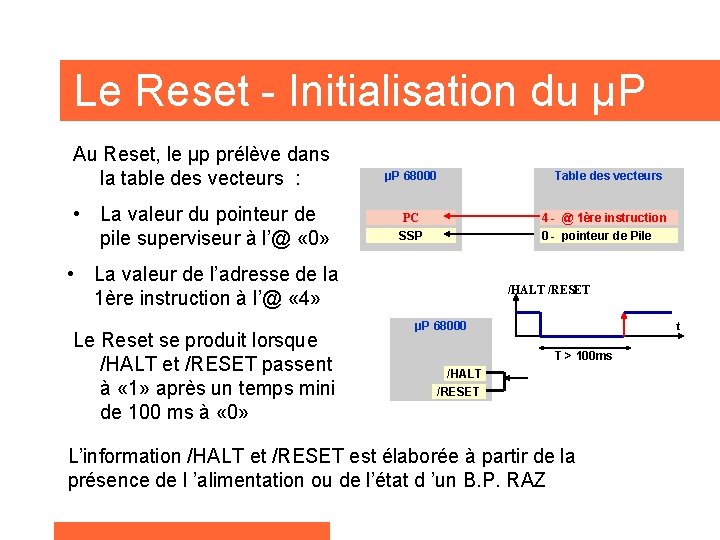

Le Reset - Initialisation du µP Au Reset, le µp prélève dans la table des vecteurs : • La valeur du pointeur de pile superviseur à l’@ « 0» µP 68000 Table des vecteurs 4 - @ 1ère instruction 0 - pointeur de Pile PC SSP • La valeur de l’adresse de la 1ère instruction à l’@ « 4» Le Reset se produit lorsque /HALT et /RESET passent à « 1» après un temps mini de 100 ms à « 0» /HALT /RESET µP 68000 t T > 100 ms /HALT /RESET L’information /HALT et /RESET est élaborée à partir de la présence de l ’alimentation ou de l’état d ’un B. P. RAZ
