Ohmov zákon Závislosť odporu od teploty

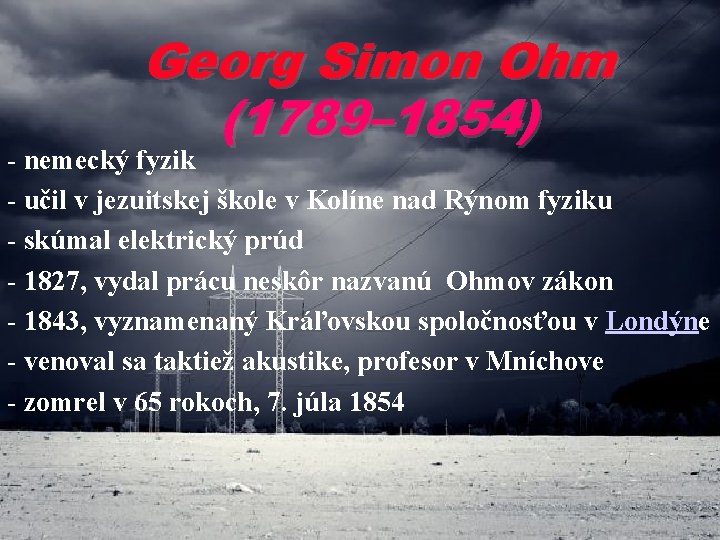

Georg Simon Ohm (1789– 1854) - nemecký fyzik - učil v jezuitskej škole v Kolíne nad Rýnom fyziku - skúmal elektrický prúd - 1827, vydal prácu neskôr nazvanú Ohmov zákon - 1843, vyznamenaný Kráľovskou spoločnosťou v Londýne - venoval sa taktiež akustike, profesor v Mníchove - zomrel v 65 rokoch, 7. júla 1854

Ohmova socha pred Mníchovskou univerzitou Rodné mesto Erlangen v roku 1850 Georg Simon Ohm

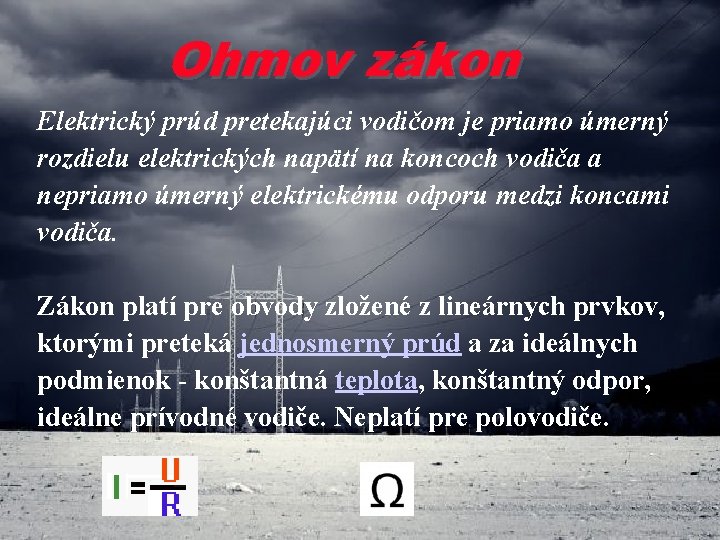

Ohmov zákon Elektrický prúd pretekajúci vodičom je priamo úmerný rozdielu elektrických napätí na koncoch vodiča a nepriamo úmerný elektrickému odporu medzi koncami vodiča. Zákon platí pre obvody zložené z lineárnych prvkov, ktorými preteká jednosmerný prúd a za ideálnych podmienok - konštantná teplota, konštantný odpor, ideálne prívodné vodiče. Neplatí pre polovodiče.

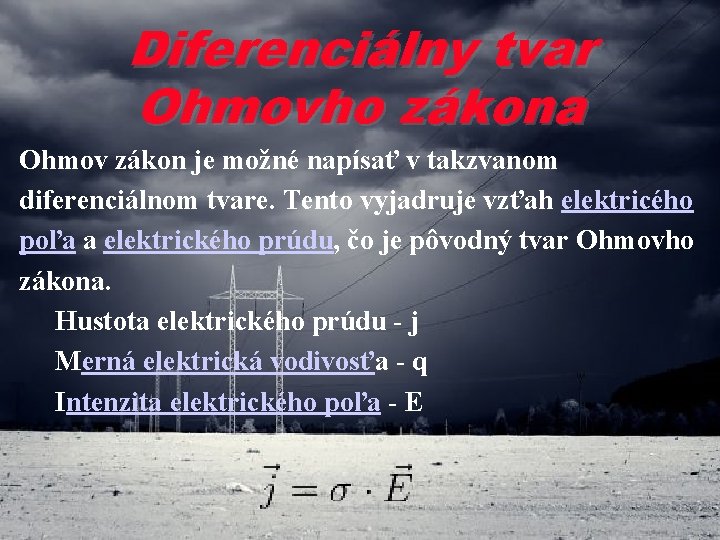

Diferenciálny tvar Ohmovho zákona Ohmov zákon je možné napísať v takzvanom diferenciálnom tvare. Tento vyjadruje vzťah elektricého poľa a elektrického prúdu, čo je pôvodný tvar Ohmovho zákona. Hustota elektrického prúdu - j Merná elektrická vodivosťa - q Intenzita elektrického poľa - E

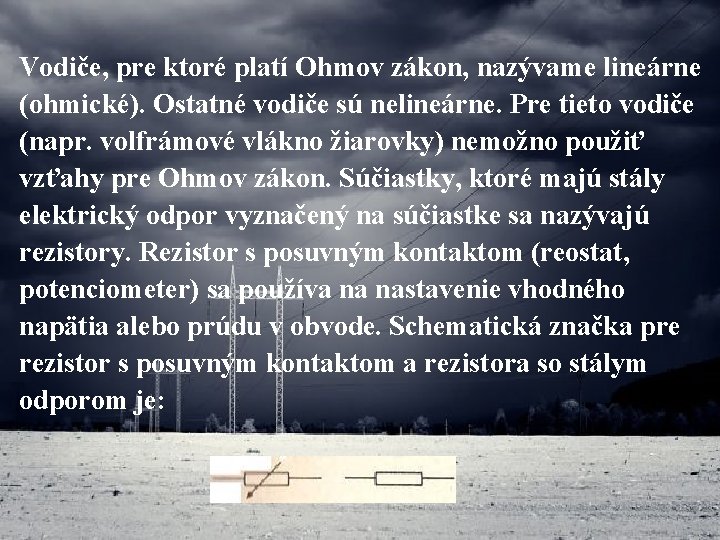

Vodiče, pre ktoré platí Ohmov zákon, nazývame lineárne (ohmické). Ostatné vodiče sú nelineárne. Pre tieto vodiče (napr. volfrámové vlákno žiarovky) nemožno použiť vzťahy pre Ohmov zákon. Súčiastky, ktoré majú stály elektrický odpor vyznačený na súčiastke sa nazývajú rezistory. Rezistor s posuvným kontaktom (reostat, potenciometer) sa používa na nastavenie vhodného napätia alebo prúdu v obvode. Schematická značka pre rezistor s posuvným kontaktom a rezistora so stálym odporom je:

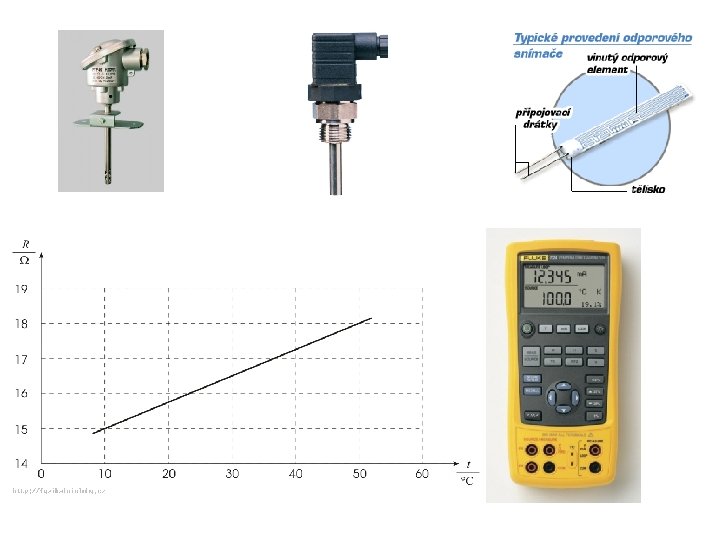

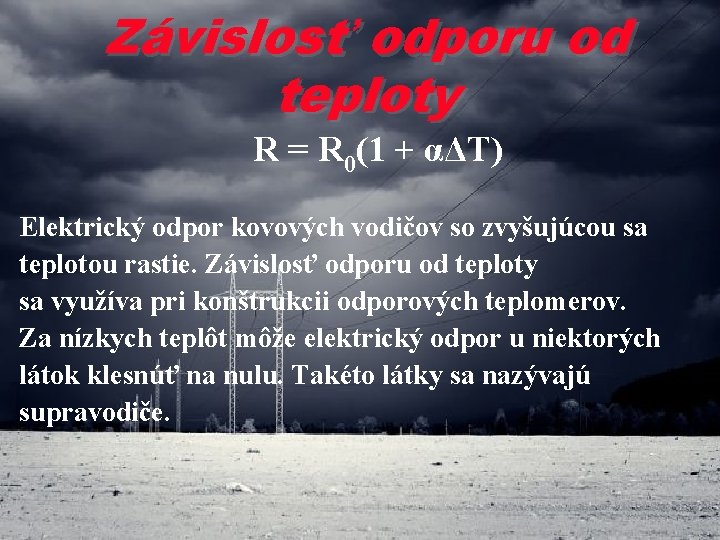

Závislosť odporu od teploty R = R 0(1 + αΔT) Elektrický odpor kovových vodičov so zvyšujúcou sa teplotou rastie. Závislosť odporu od teploty sa využíva pri konštrukcii odporových teplomerov. Za nízkych teplôt môže elektrický odpor u niektorých látok klesnúť na nulu. Takéto látky sa nazývajú supravodiče.

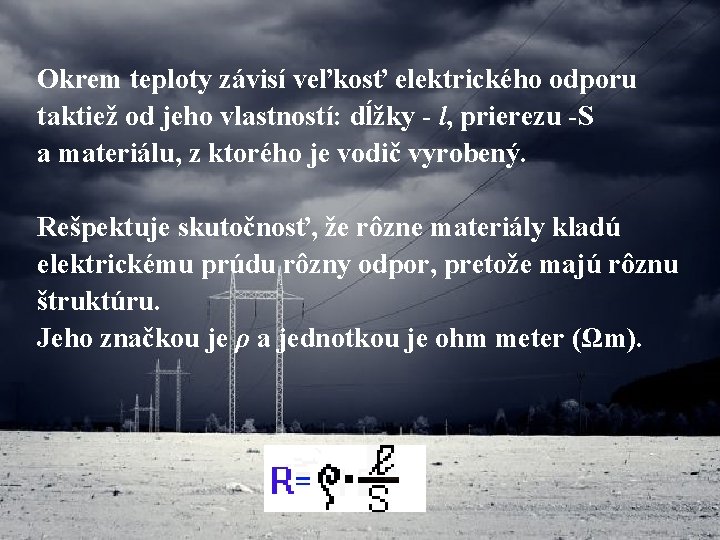

Okrem teploty závisí veľkosť elektrického odporu taktiež od jeho vlastností: dĺžky - l, prierezu -S a materiálu, z ktorého je vodič vyrobený. Rešpektuje skutočnosť, že rôzne materiály kladú elektrickému prúdu rôzny odpor, pretože majú rôznu štruktúru. Jeho značkou je ρ a jednotkou je ohm meter (Ωm).

Ďakujem za pozornosť Marek Jakab
