NETWORK PLANNING Mata Kuliah MANAJEMEN KONSTRUKSI Analisa NETWORK

NETWORK PLANNING Mata Kuliah MANAJEMEN KONSTRUKSI

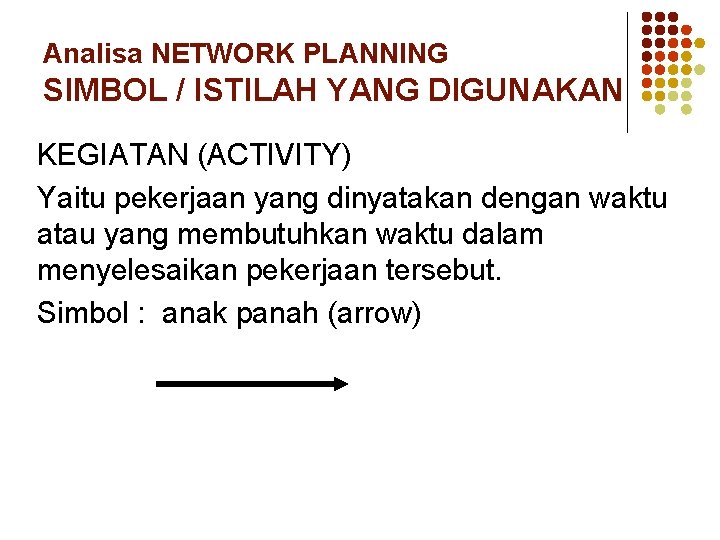

Analisa NETWORK PLANNING SIMBOL / ISTILAH YANG DIGUNAKAN KEGIATAN (ACTIVITY) Yaitu pekerjaan yang dinyatakan dengan waktu atau yang membutuhkan waktu dalam menyelesaikan pekerjaan tersebut. Simbol : anak panah (arrow)

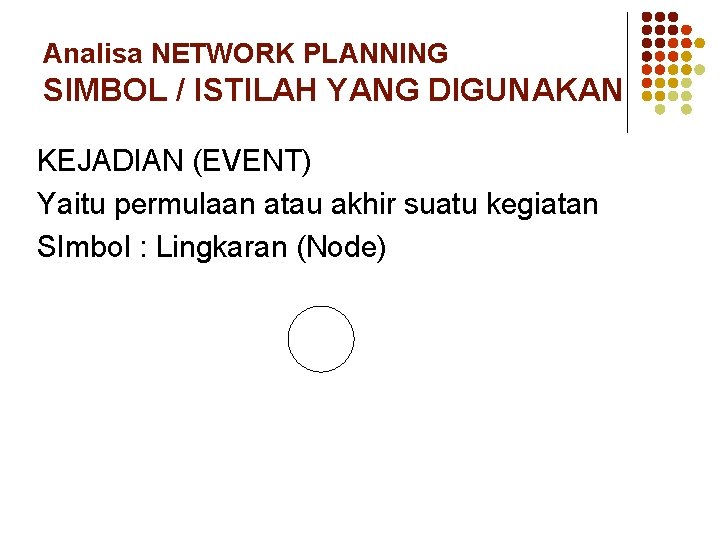

Analisa NETWORK PLANNING SIMBOL / ISTILAH YANG DIGUNAKAN KEJADIAN (EVENT) Yaitu permulaan atau akhir suatu kegiatan SImbol : Lingkaran (Node)

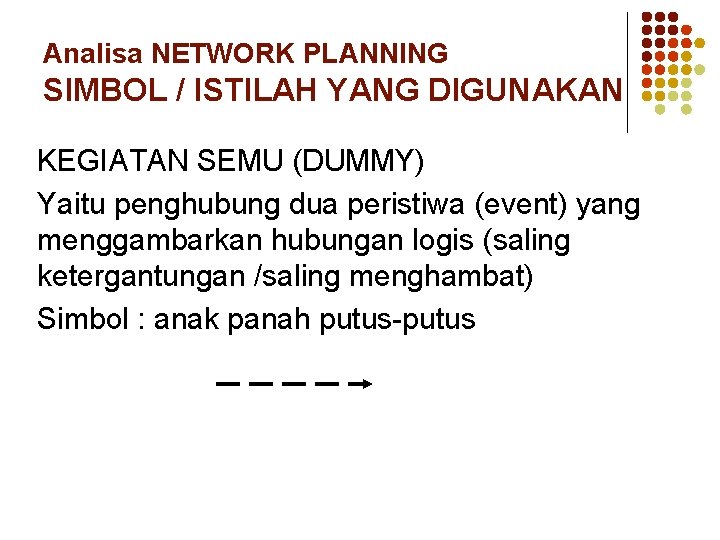

Analisa NETWORK PLANNING SIMBOL / ISTILAH YANG DIGUNAKAN KEGIATAN SEMU (DUMMY) Yaitu penghubung dua peristiwa (event) yang menggambarkan hubungan logis (saling ketergantungan /saling menghambat) Simbol : anak panah putus-putus

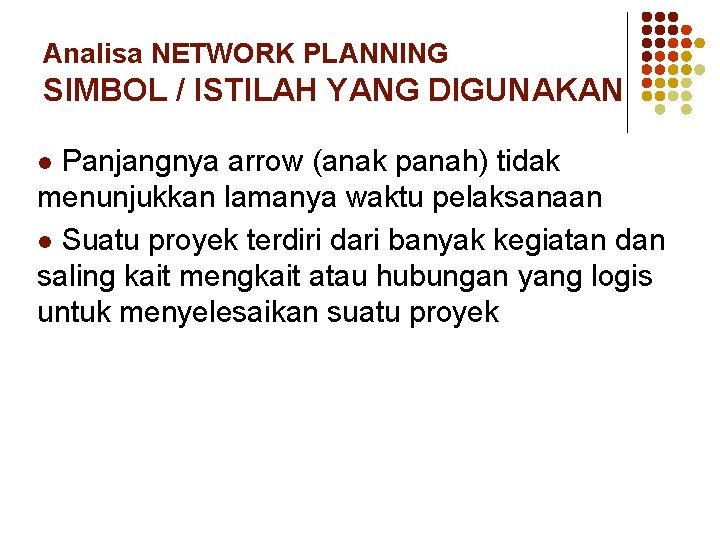

Analisa NETWORK PLANNING SIMBOL / ISTILAH YANG DIGUNAKAN Panjangnya arrow (anak panah) tidak menunjukkan lamanya waktu pelaksanaan l Suatu proyek terdiri dari banyak kegiatan dan saling kait mengkait atau hubungan yang logis untuk menyelesaikan suatu proyek l

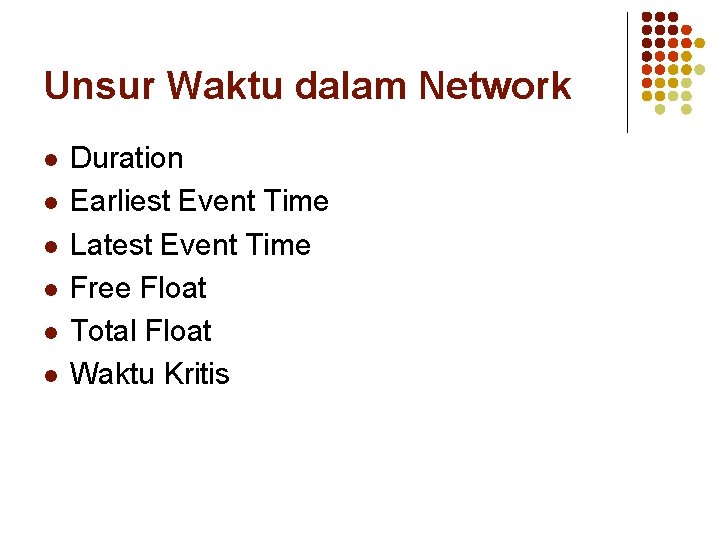

Unsur Waktu dalam Network l l l Duration Earliest Event Time Latest Event Time Free Float Total Float Waktu Kritis

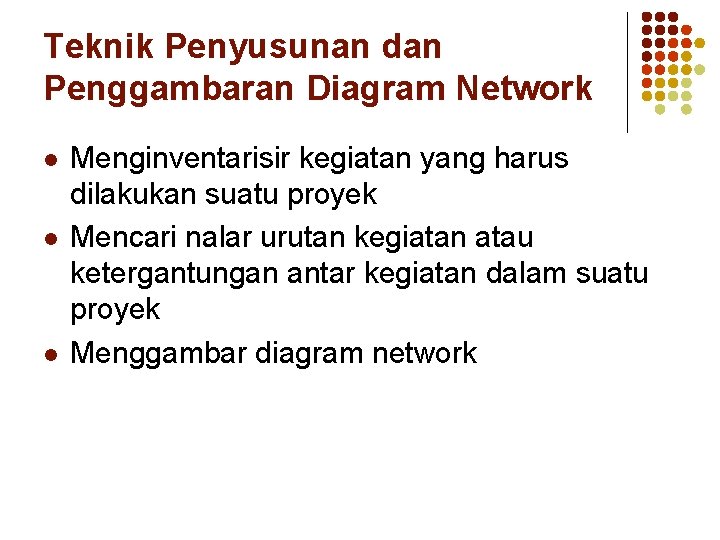

Teknik Penyusunan dan Penggambaran Diagram Network l l l Menginventarisir kegiatan yang harus dilakukan suatu proyek Mencari nalar urutan kegiatan atau ketergantungan antar kegiatan dalam suatu proyek Menggambar diagram network

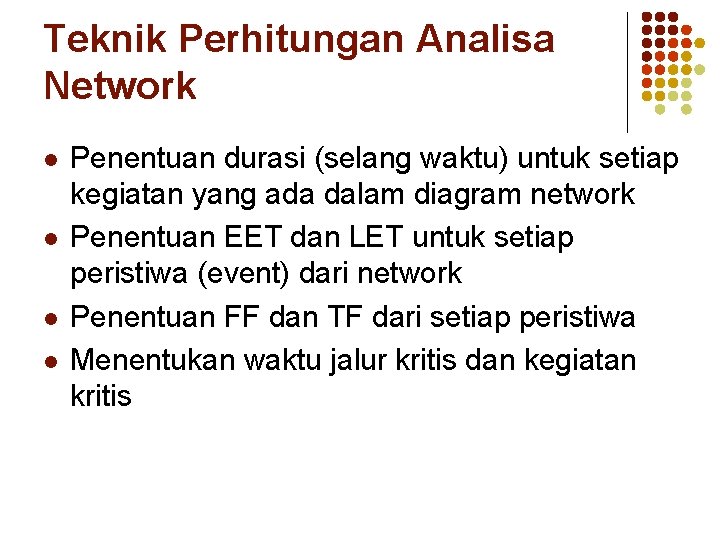

Teknik Perhitungan Analisa Network l l Penentuan durasi (selang waktu) untuk setiap kegiatan yang ada dalam diagram network Penentuan EET dan LET untuk setiap peristiwa (event) dari network Penentuan FF dan TF dari setiap peristiwa Menentukan waktu jalur kritis dan kegiatan kritis
