MODELO ENTIDAD RELACION DOCENTE Ing Peinado Pereira Juan

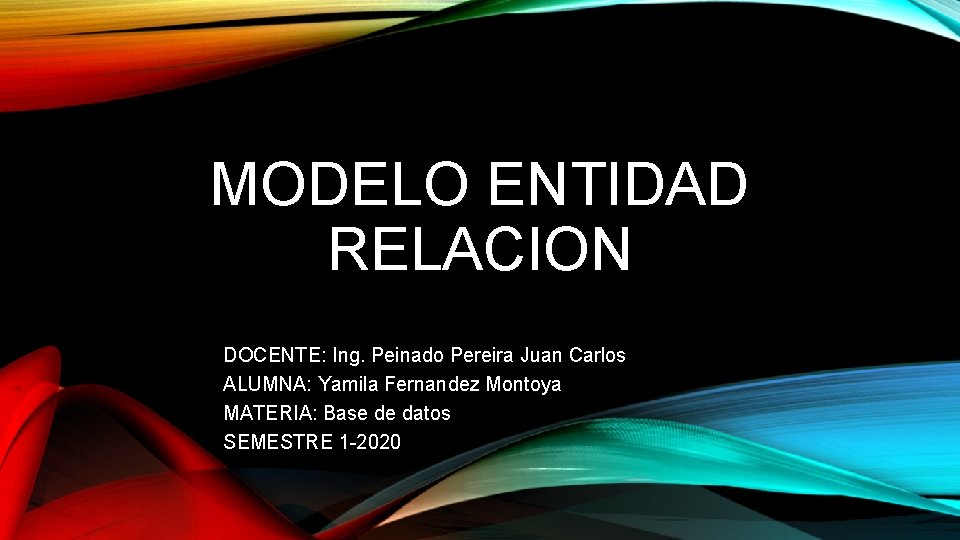

MODELO ENTIDAD RELACION DOCENTE: Ing. Peinado Pereira Juan Carlos ALUMNA: Yamila Fernandez Montoya MATERIA: Base de datos SEMESTRE 1 -2020

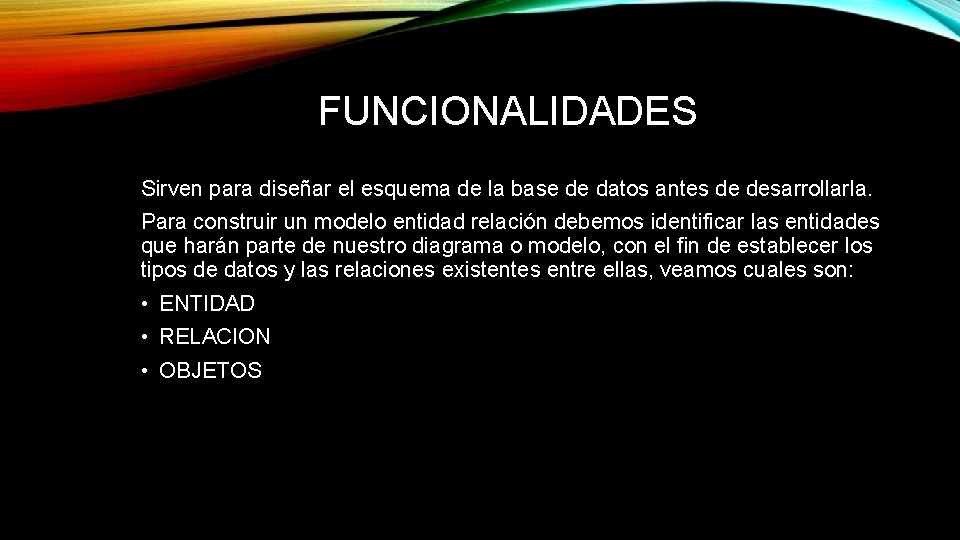

FUNCIONALIDADES Sirven para diseñar el esquema de la base de datos antes de desarrollarla. Para construir un modelo entidad relación debemos identificar las entidades que harán parte de nuestro diagrama o modelo, con el fin de establecer los tipos de datos y las relaciones existentes entre ellas, veamos cuales son: • ENTIDAD • RELACION • OBJETOS

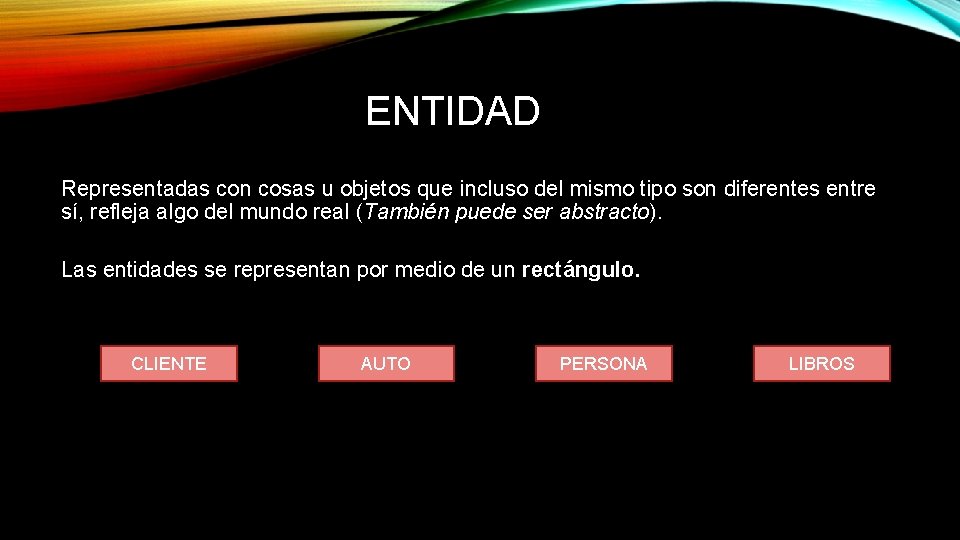

ENTIDAD Representadas con cosas u objetos que incluso del mismo tipo son diferentes entre sí, refleja algo del mundo real (También puede ser abstracto). Las entidades se representan por medio de un rectángulo. CLIENTE AUTO PERSONA LIBROS

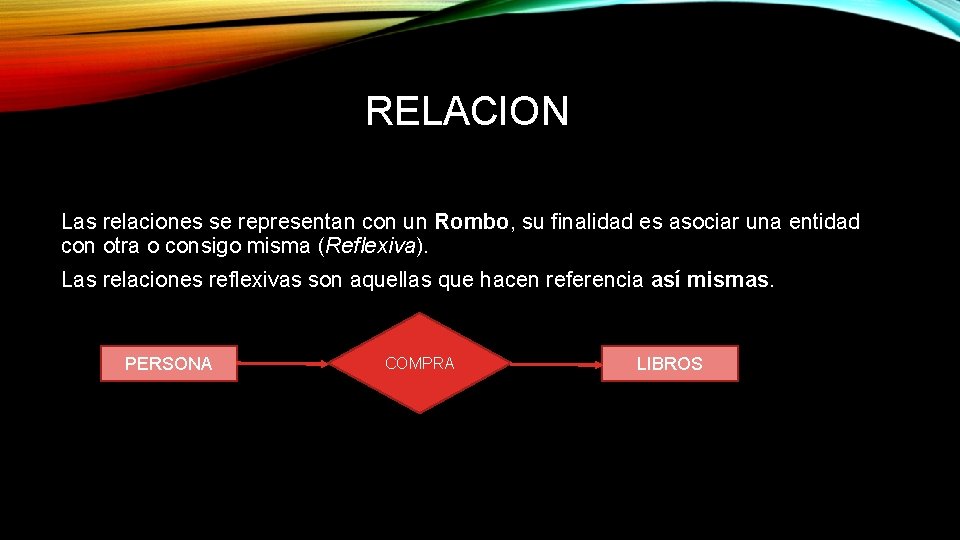

RELACION Las relaciones se representan con un Rombo, su finalidad es asociar una entidad con otra o consigo misma (Reflexiva). Las relaciones reflexivas son aquellas que hacen referencia así mismas. PERSONA COMPRA LIBROS

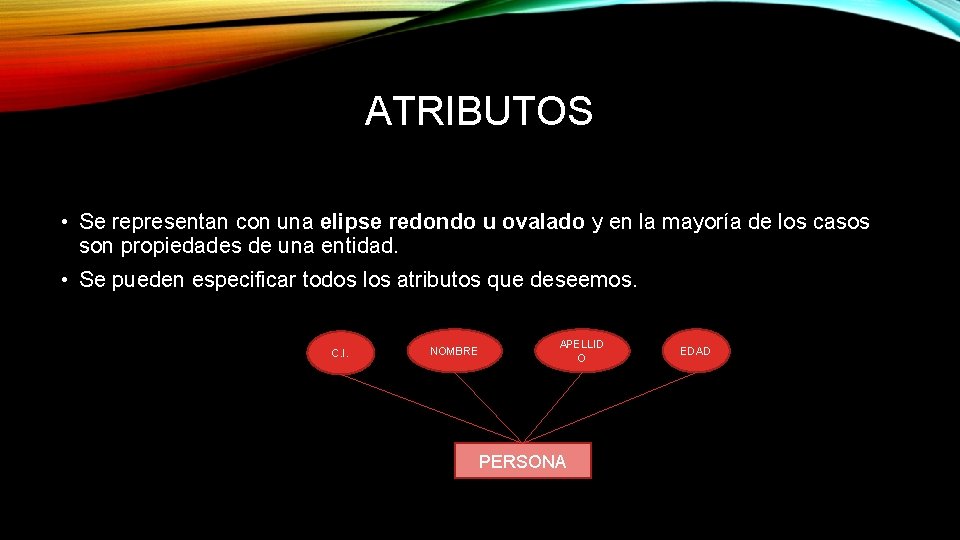

ATRIBUTOS • Se representan con una elipse redondo u ovalado y en la mayoría de los casos son propiedades de una entidad. • Se pueden especificar todos los atributos que deseemos. C. I. NOMBRE APELLID O PERSONA EDAD

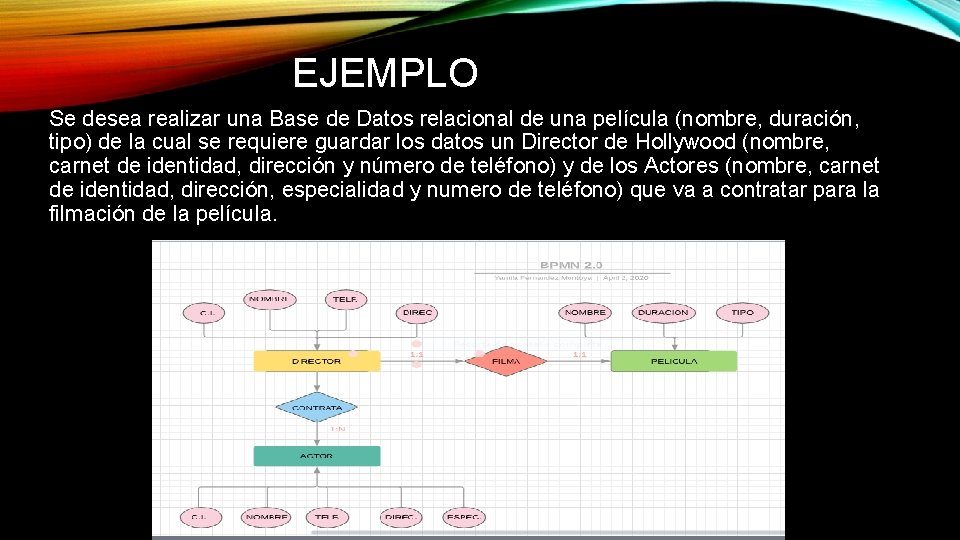

EJEMPLO Se desea realizar una Base de Datos relacional de una película (nombre, duración, tipo) de la cual se requiere guardar los datos un Director de Hollywood (nombre, carnet de identidad, dirección y número de teléfono) y de los Actores (nombre, carnet de identidad, dirección, especialidad y numero de teléfono) que va a contratar para la filmación de la película.
