LEY DE DARCY USANDO ONDAS SONORAS Manuel Gonzlez

LEY DE DARCY USANDO ONDAS SONORAS Manuel González Hernández, Maximino Peña Guerrero, José de Jesús Negrete Redondo Oleksandr Karelin, Sergio Blas Ramírez Reyna Norberto Hernández Romero UNIVERSIDAD AUTÓNOMA DEL ESTADO DE HIDALGO Centro de Investigación Avanzada en Ingeniería Industrial mghdez@uaeh. reduaeh. mx Septiembre, 2015

LEY DE DARCY

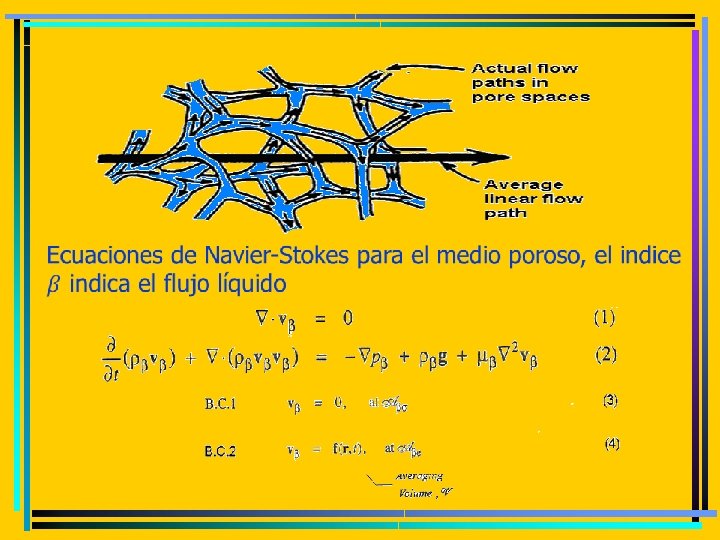

Volumen Elemental Representativo

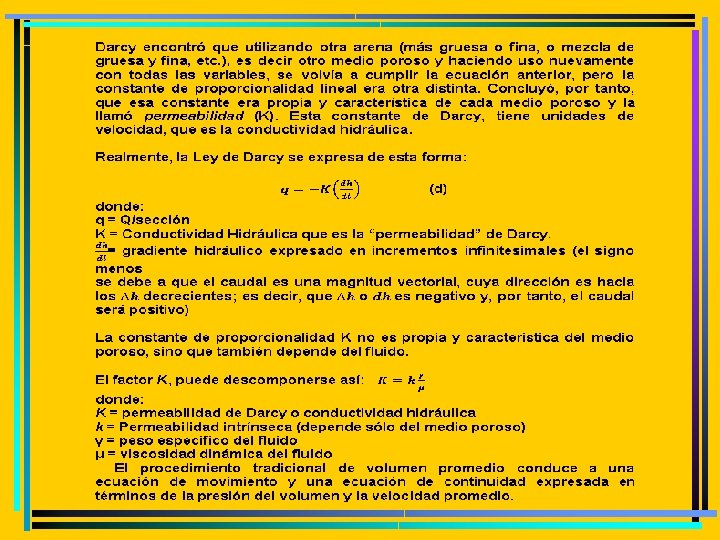

Ley de Darcy

1 Cono Medio poroso 1 señal Micrófono Osciloscopio

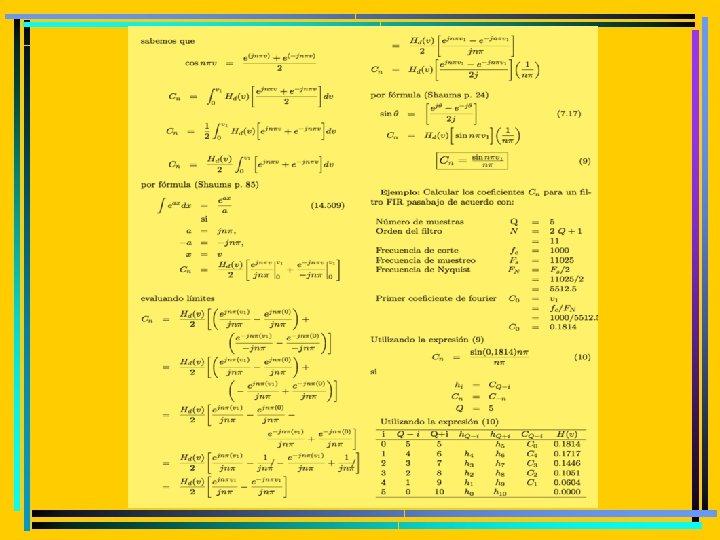

Diseñamos un experimento usando el esquema de Darcy con un tubo transparente con grava, inyectando una señal sonora del tipo sinusoidal para verificar la función de transferencia que nos indica una relación de un flujo de entrada y uno de salida, con la cual se comprueba que la señal es proporcional al gasto volumétrico en el caso de la ley de Darcy. Para el análisis del fenómeno usando la señal sonora utilizamos series de Fourier y Filtros Digitales como se muestra a continuación.

Resultados

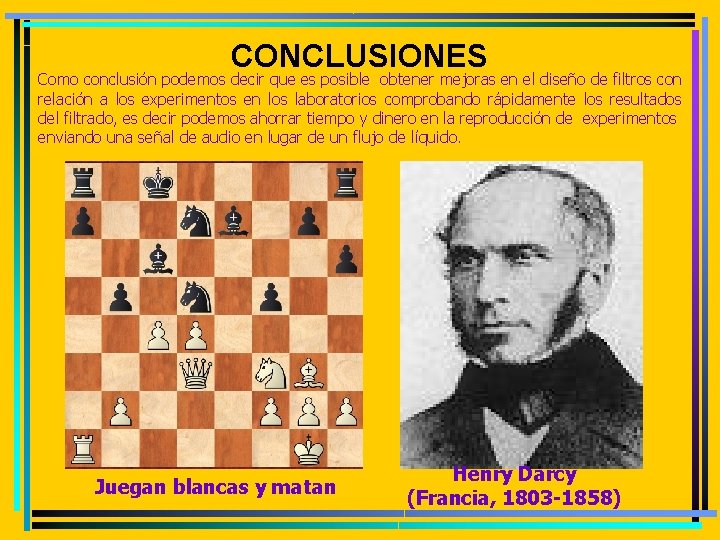

CONCLUSIONES Como conclusión podemos decir que es posible obtener mejoras en el diseño de filtros con relación a los experimentos en los laboratorios comprobando rápidamente los resultados del filtrado, es decir podemos ahorrar tiempo y dinero en la reproducción de experimentos enviando una señal de audio en lugar de un flujo de líquido. Juegan blancas y matan Henry Darcy (Francia, 1803 -1858)
