Hydrologie cvičení č. 1 TÉMA: Fyzickogeografické faktory ovlivňující odtok vody z povodí

Postup vypracování • 1. výběr povodí - podmínky: – plocha 10 – 50 km 2 (ideál 20 – 40 km 2)– vybraný list ZVHM (http: //heis. vuv. cz/), kontrola plochy! – viz také: Hydrologické poměry ČSSR, díl I. (1965) či Zeměpisný lexikon ČSR. Vodní toky a nádrže (1984) – min. 4 přítoky • 2. Vypsat základní fyzickogeografické charakteristiky vodního toku – Tok: název, přítok jakého toku + strana (po tok I. řádu) – Číslo: hydrologického pořadí – Úmoří – Řád toku (počet zaústění) – Profil: dle Hydrologických poměrů ČSSR, díl I. (1965)

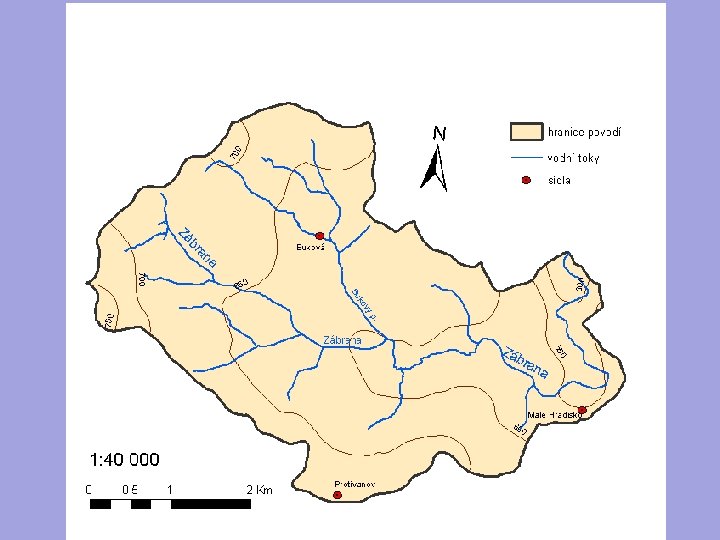

3. Mapa povodí • Zdroj: listy Základní vodohospodářské mapy ČR na webu Hydroekologického informačního systému VÚV TGM • georeferencování vybraného mapového listu – viz možný postup ve studijních materiálech v ISu • rozvodnice vybraného povodí dle georeferencovaného mapového listu ZVHM ČR • přidání hlavního toku + jeho významných přítoků (+ popis) do mapy (nemusí být všechny toky) – zdroj dat: DIBAVOD (http: //www. dibavod. cz/index. php? id=27) • vyznačení hlavních vrstevnic (krok 10, 20, 50 m) • + základní kompoziční prvky mapy (legenda, měřítko numerické i grafické, „tiráž“, název s č. hydrol. pořadí v popisu obrázku, nikoliv nad mapovým polem!!)

4. Podélný profil toku • Podélný profil toku vč. min. 4 přítoků • Linie ve spojnicovém grafu – popsat (popř. pomocí mm papíru) • Osa x: délka vodního toku v km, krok max. 500 m! • Osa y: krok 10 metrů od min. hodnoty nadmořské výšky

5. Základní FG faktory povodí • Ve formě tabulky • Dle publikace Hydrologické poměry ČSSR, díl I. (1965), dle databáze DIBAVOD (povodí IV. řádu): – – – plocha povodí P (porovnat Hydrologické poměry s DIBAVODEM!) číslo hydrologického pořadí … mimo tabulku řád toku … mimo tabulku délka údolí (= údolnice) L koeficient tvaru povodí (charakteristika povodí) α – určit typ povodí dle Netopil et al. (1984) … též dle vzorce: – koeficient zalesnění (lesnatost) KL. . . též dle vzorce: – možnost srovnání s aktuální lesnatostí (ČÚZAK-ZABAGED) • Dle publikace Zeměpisný lexikon ČSR. Vodní toky a nádrže (1984) nebo dle DIBAVODU: – délka hlavního toku I (pozor – sjednotit úseky)

• Vypočítat (do tabulky uvést údaje potřebné k výpočtu): – hustota říční sítě ρŘ – průměrná nadmořská výška hprům – spád údolnice (toku) Δh – sklon údolnice I – průměrný sklon (povrchu) povodí Ip – (tzv. Herbstův sklon) • Délka hlavního toku (protékaný úsek) (I) – Pomocí provázku (špendlíku, lepící pásky) či odpichovátka – Příp. v Arc. GIS

6. Závěr • Lokalizace povodí a hlavního toku • Slovní shrnutí výsledků • Podmínky pro odtok vody z povodí • Hydrologická rizika z povodí • Další fyzickogeografické faktory (literatura – knihovna)

Podklady • Základní vodohospodářská mapa ČSR 1: 50 000. Český úřad geodetický a kartografický, Praha, 1988. • Hydrologické poměry ČSSR, díl I. text. Hydrometeorologický ústav, Praha, 1965, 414 s. • Netopil, R. et al. (1984): Fyzická geografie I. SPN, Praha, 272 s. • Vlček, V. et al. (1984): Zeměpisný lexikon ČSR: Vodní toky a nádrže. Academia, Praha. • Ad. (především pro sepsání závěru) • + Internetové zdroje (VÚV – HEIS + DIBAVOD + např. geoportál INSPIRE, ZABAGED – CENIA, apod. )
