HIDRAULIKA_3 Öntözőrendszerek tervezése László Ormos

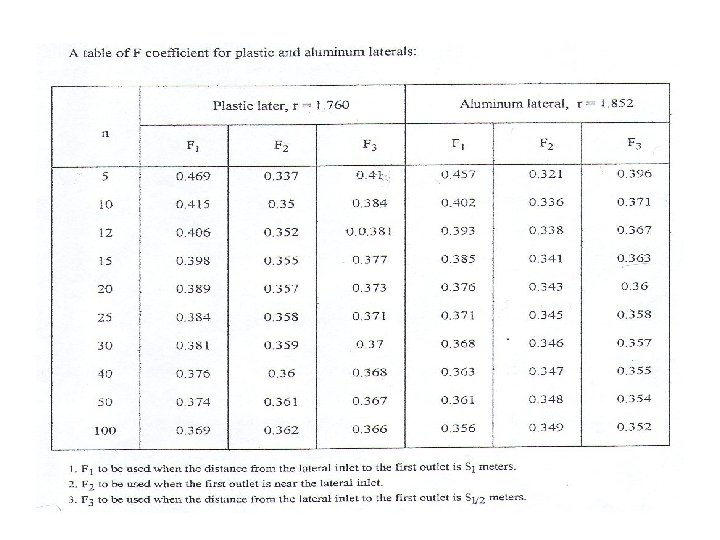

Laterálisok A laterális hidraulikus gradiense olyan, mint egyenletes osztásközű, több kiömlő nyílású csőé. A laterális jellemzője: csökken a vízkibocsájtás a laterális mentén. Veszteségszámítás lépései: 1. kiömlő nyílások nélküli cső veszteségeinek számítása, 2. Az eredmény szorzása az F tényezővel, amely a kiömlő nyílások n számától függ.

Laterálisok Jellemzők: • az átlagos nyomás (ha ) egyenlő az öntözőberendezés működéséhez szükséges (hs ) nyomással, • az elsőt öntözőberendezés a belépő nyílástól fél osztásnyi távolságban helyezkedik el, amint az ábrán látható: d/2 d laterálisok d gerincvezeték • a veszteségek háromnegyede a laterális első kétötödén keletkezik.

Laterálisok Egy 360 x 360 m sík felületet öntözünk kézi telepítésű alumínium laterálissal (C=140). A gerincvezeték a terület közepén van. A felhasznált öntöző berendezés Naan 233/92 esőztető 4, 5 mm-es fúvókával, a szükséges nyomás hs=25 m 2. 5 bar, a térfogatáramlás qs=1, 44 m 3/hr. A szórófejek közötti távolság d=12 m, az első szórófej 6 m-re van a laterális beömlő nyílásától. A szórófej csatlakozó tömlője 0, 8 m hosszú, átmérője pedig ¾”. Mekkora legyen a laterális átmérője? Mekkorának kell lenni a laterális belépő nyomásának?

Laterálisok Az elrendezés laterális gerincvezeték 360 m 2. A szórófejek száma: 360 m 1.

Laterálisok 3. A laterális hossza: 4. A térfogatáramlás: 5. A maximális veszteség (20%) az egész területre:

Nyomásesés a laterálison

Laterálisok 2” alumínium cső hidraulikus gradiense tábláza alapján J=165‰. 6. A 2” sima aluminium cső vesztesége: 7. Veszteség 15 szórófej eseté, amikor F 15=0, 363: Mivel hf hmax a laterális átmérője kicsi.

Laterálisok 3” alumínium cső hidraulikus gradiense tábláza alapján J=25‰. 8. A 3” sima alumínium cső vesztesége 9. Veszteség 15 szórófej esetén, amikor F 15=0. 363: Mivel hf hmax a laterális megfelelő átmérőjű. A maradék veszteség hf és hmax különbsége:

Laterálisok A laterális hu belépő nyomása ahol • hu a laterális belépő nyomása, • hs az öntözőberendezés működéséhez szükséges nyomás, • hf veszteség a laterális mentén, • hr veszteség a laterálist az öntözőberendezéssel (szórófejjel) összekötő vezetéken. 10. A szükséges nyomás a 3” laterális beömlő csatlakozásánál a következő:

Laterálisok Lejtős terület öntözése A laterális lejtős felületen van lefektetve, szintkülönbség van a két vége között. A szükséges belépő nyomás: ahol az emelkedő magasságkülönbsége, a lejtő magasságkülönbsége.

Laterálisok Az előző példa alapján számoljunk 2% lejtővel és 2% emelkedővel. 1. A magasságkülönbség a laterális két vége között: 2. Belépő nyomás a 2% lejtő menti csövön 3. Belépő nyomás a 2% emelkedő menti csövön:

Laterálisok A „ 20%-os szabály” Ha biztosítani akarjuk, hogy egy táblán belül a térfogatáramlás eltérés az öntözőberendezések között 10%-on belül maradjon, akkor a nyomáskülönbség legfeljebb 20% lehet. A nyomás és a térfogatáramlás közötti összefüggés a következő: ahol Q a térfogatáramlás, C, K a felhasznált öntözőberendezésre jellemző állandók, A az öntözőberendezés kiömlő keresztmetszete, H a nyomás, x az öntözőberendezés áramlási viszonyaitól függő kitevő; általában x=0, 5 esőztető berendezések esetén, x=0 áramlásszabályozós vízkibocsátó berendezésre, x=0, 5 turbulens áramlású (pl. labirint csatornás) vízkibocsátó berendezések estében, x<0, 5 a kis vízkibocsátású berendezéseknél, és x=1 a lamináris áramlású öntözőberendezéseknél.

Laterálisok Az a kérdés, mekkora a kijuttatott vízmennyiség várható aránya a laterális két végén csatlakozó esőztető között, ha a a laterális cső hidraulikus gradiense 20%? 1. A térfogatáramlás: 2. Ha mindkét szórófej K állandója egyenlő, és a nyomáskülönbség 20%, a vízkibocsátás aránya: , és mivel

Laterálisok A PE laterálisra n=10 mikro-esőztető csatlakozik ds=10 m távolságra egymástól. Az esőztető vízkibocsátása qs=120 l/h hs=20 m nyomásnál. Az emelőmagasság hr=0, 15 m. Mekkora legyen a laterális átmérője? 1. A laterális hossza: 2. Térfogatáramlás a laterálison: 3. A megengedett legnagyobb nyomásesés a laterális mentén:

Laterálisok 4. A hidraulikus gradiens 20 mm átmérőjű PE csőre Q=1, 3 m 3/h esetén J=19%, az áramlási együttható pedig F 10=0, 384. Mivel hf> hmax, nagyobb átmérőjű csőre van szükség. 5. Legyen a csőátmérő 25 mm. A PE cső hidraulikus gradiense J=6, 2% Q=1, 2 m 3/h térfogatáramnál. Mivel hf< hmax, a csőátmérő megfelelő.

Laterálisok 6. A szükséges nyomás a laterális beömlő csonkján:

Szakirodalom • Kenyon, S. (1979): „Hydroponics for the Home Gardener”. Van Norstrand Reinhold Ltd. , Toronto, ISBN 0 -442 -29700 -9 • Dr. Avidan, A. (1995): ”Soil-Water-Plant Relationship”. Ministry of Agriculture Extension Service (Irrigation Field service), CINADCO, Ministry of Foreign Affairs, MASHAV, Israel • Sapir, E. -Dr. E. Yagev (1995): ”Drip Irrigation”. Ministry of Agriculture and Rural Development, CINADCO, Ministry of Foreign Affairs, MASHAV, Israel • Tóth Árpád (1996): ”A XXI. század öntözőrendszerei”. Visionmaster kiadó, ISBN 963 219 997 9 • Azenkot, A. (1998): ”Design Irrigation System”. Ministry of Agriculture Extension Service (Irrigation Field service), MASHAV Israel • Sapir, E. -Dr. E. Yagev (2001): ”Sprinkler Irrigation”. Ministry of culture and Rural Development, CINADCO, Ministry of Foreign Affairs, MASHAV, Israel • Eng. Nathan, R. (2002): ”Fertilization Combined with Irrigation (Fertigation)”. Ministry of Agriculture and Rural Development, CINADCO, Ministry of Foreign Affairs, MASHAV, Israel
