ELEKTRICKÝ PROUD POLOVODIČE

• Polovodič je pevná látka, jejíž elektrická vodivost závisí na vnějších nebo vnitřních podmínkách. • Polovodič při změně těchto podmínek mění své elektrické vlastnosti. • Pod změnou podmínek rozumíme dodáním tepelné, elektrické nebo světelné energie. • Změnu vlastností polovodičů ovlivňuje také přidáním některého jiného prvku. • Polovodiče jsou vyráběny z polokovů, jako je křemík, germanium, selen. • Většina polovodičů jsou krystalické látky. • Polovodiče se využívají jako elektronické součástky. VY_32_INOVACE_12 - POLOVODIČE

DĚLENÍ POLOVODIČŮ Podle závislosti na A) teplotě TERMISTORY Podle čistoty látek 1) polovodič typu N B) osvětlení FOTOREZISTORY C) tlaku TENZOMETRY VY_32_INOVACE_12 - POLOVODIČE 2) polovodič typu P POLOVODIČE Princip polovodičů je založen na následujícím jevu: Odpor kovů se s rostoucí teplotou zvyšuje. Odpor u polovodičů se s rostoucí teplotou zmenšuje.

FYZIKÁLNÍ PODMÍNKY OVLIVŇUJÍCÍ VODIVOST POLOVODIČŮ Ø Teplota – odpor čistého polovodiče s rostoucí teplotou klesá. Součástky fungující na tomto principu se nazývají TERMISTORY. Používají se pro měření teploty. Značí se značkou : • Osvětlení nebo jiné elektromagnetické záření – odpor osvětleného polovodiče klesá - má lepší vodivost. Součástky fungující na tomto principu se nazývají FOTOREZISTORY. Používají se v pokladnách, fotoaparátech apod. Značí se značkou: • Tlak – (TENZOMETRY) – součástka reagující na změny tlaku např. zatížení v elektronické váze. VY_32_INOVACE_12 - POLOVODIČE – TERMISTORY a FOTOREZISTORY

POLOVODIČE – TYPU N Ø JE TO POLOVODIČ, VE KTERÉM PŘIDÁNÍM PRVKU O VYŠŠÍM MOCENSTVÍ NEŽ JE ČTYŘMOCNÉ GERMANIUM VZNIKAJÍ VOLNÉ ELEKTRONY. Ø TYTO ELEKTRONY PŘIPOJENÍ POLOVODIČE KE ZDROJI EL. NAPĚTÍ SVÝM POHYBEM ZPŮSOBUJÍ EL. PROUD. Ø TENTO POLOVODIČ SE NAZÝVÁ POLOVODIČ TYPU N ( OZNAČENÍ N JE OD SLOVA NEGATIVNÍ = ZÁPORNÝ). VY_32_INOVACE_12 - POLOVODIČE

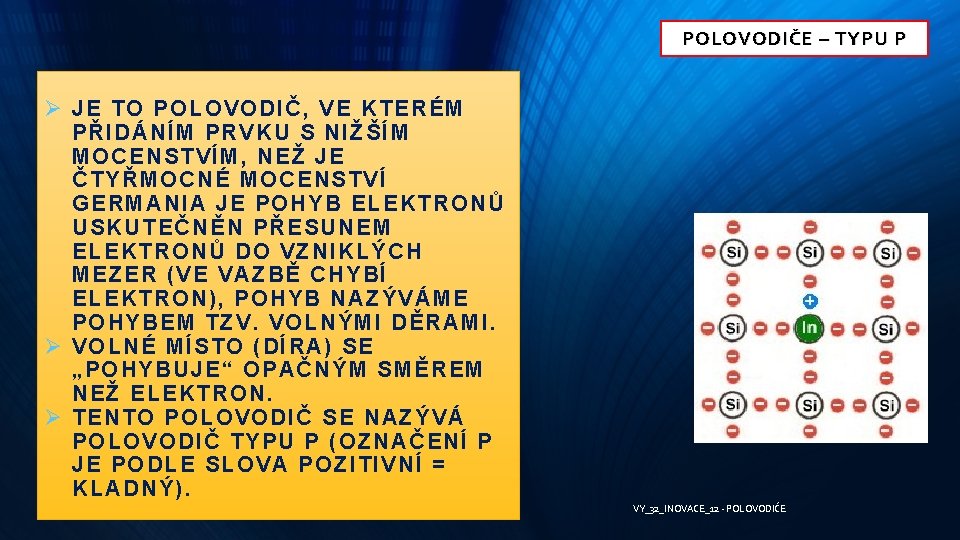

POLOVODIČE – TYPU P Ø JE TO POLOVODIČ, VE KTERÉM PŘIDÁNÍM PRVKU S NIŽŠÍM MOCENSTVÍM, NEŽ JE ČTYŘMOCNÉ MOCENSTVÍ GERMANIA JE POHYB ELEKTRONŮ USKUTEČNĚN PŘESUNEM ELEKTRONŮ DO VZNIKLÝCH MEZER (VE VAZBĚ CHYBÍ ELEKTRON), POHYB NAZÝVÁME POHYBEM TZV. VOLNÝMI DĚRAMI. Ø VOLNÉ MÍSTO (DÍRA) SE „POHYBUJE“ OPAČNÝM SMĚREM NEŽ ELEKTRON. Ø TENTO POLOVODIČ SE NAZÝVÁ POLOVODIČ TYPU P (OZNAČENÍ P JE PODLE SLOVA POZITIVNÍ = KLADNÝ). VY_32_INOVACE_12 - POLOVODIČE

VY_32_INOVACE_12 - POLOVODIČE
