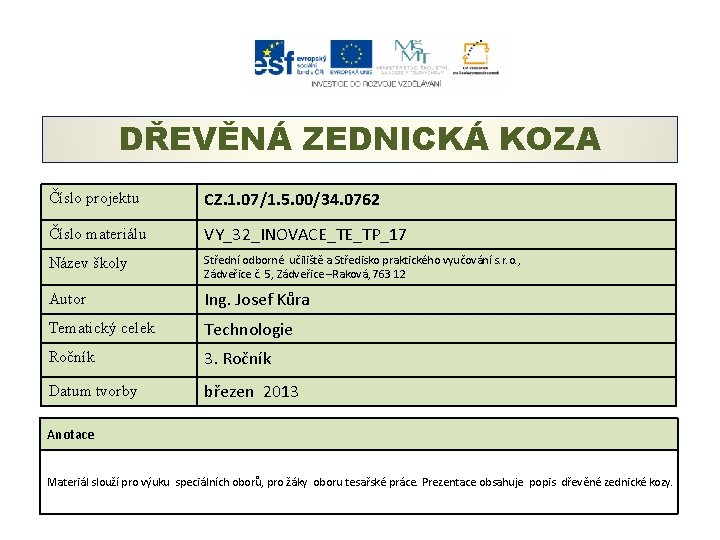

DŘEVĚNÁ ZEDNICKÁ KOZA Číslo projektu CZ. 1. 07/1. 5. 00/34. 0762 Číslo materiálu VY_32_INOVACE_TE_TP_17 Název školy Střední odborné učiliště a Středisko praktického vyučování s. r. o. , Zádveřice č. 5, Zádveřice –Raková, 763 12 Autor Ing. Josef Kůra Tematický celek Technologie Ročník 3. Ročník Datum tvorby březen 2013 Anotace Materiál slouží pro výuku speciálních oborů, pro žáky oboru tesařské práce. Prezentace obsahuje popis dřevěné zednické kozy.

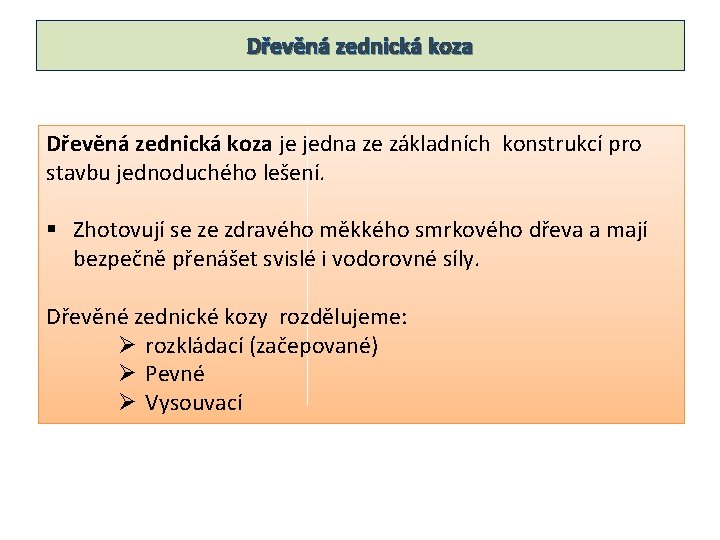

Dřevěná zednická koza je jedna ze základních konstrukcí pro stavbu jednoduchého lešení. § Zhotovují se ze zdravého měkkého smrkového dřeva a mají bezpečně přenášet svislé i vodorovné síly. Dřevěné zednické kozy rozdělujeme: Ø rozkládací (začepované) Ø Pevné Ø Vysouvací

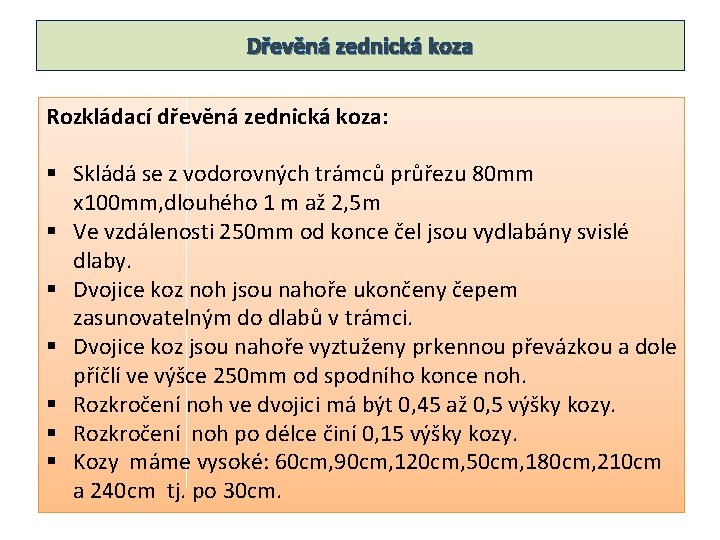

Dřevěná zednická koza Rozkládací dřevěná zednická koza: § Skládá se z vodorovných trámců průřezu 80 mm x 100 mm, dlouhého 1 m až 2, 5 m § Ve vzdálenosti 250 mm od konce čel jsou vydlabány svislé dlaby. § Dvojice koz noh jsou nahoře ukončeny čepem zasunovatelným do dlabů v trámci. § Dvojice koz jsou nahoře vyztuženy prkennou převázkou a dole příčlí ve výšce 250 mm od spodního konce noh. § Rozkročení noh ve dvojici má být 0, 45 až 0, 5 výšky kozy. § Rozkročení noh po délce činí 0, 15 výšky kozy. § Kozy máme vysoké: 60 cm, 90 cm, 120 cm, 50 cm, 180 cm, 210 cm a 240 cm tj. po 30 cm.

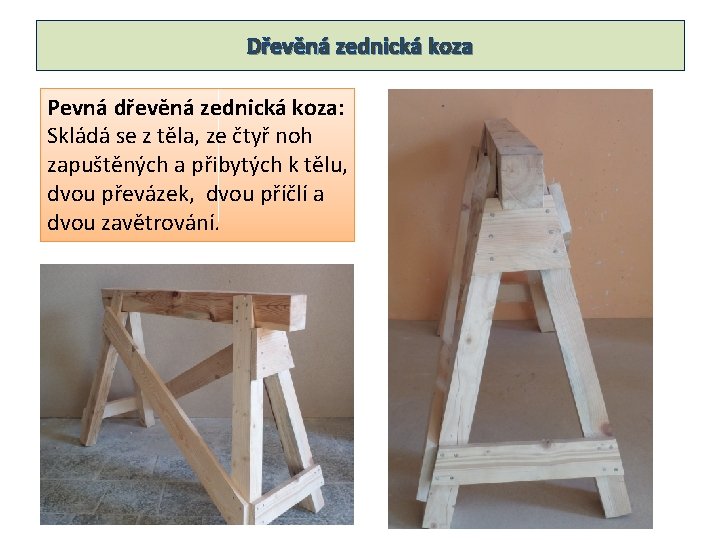

Dřevěná zednická koza Pevná dřevěná zednická koza: Skládá se z těla, ze čtyř noh zapuštěných a přibytých k tělu, dvou převázek, dvou příčlí a dvou zavětrování.

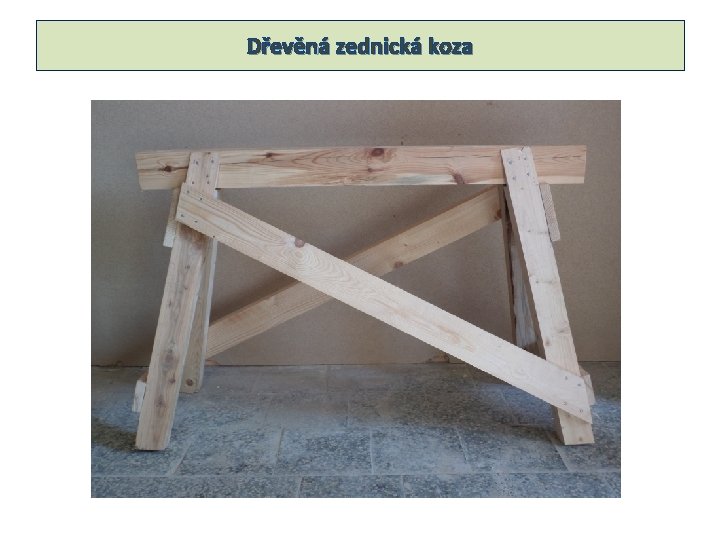

Dřevěná zednická koza

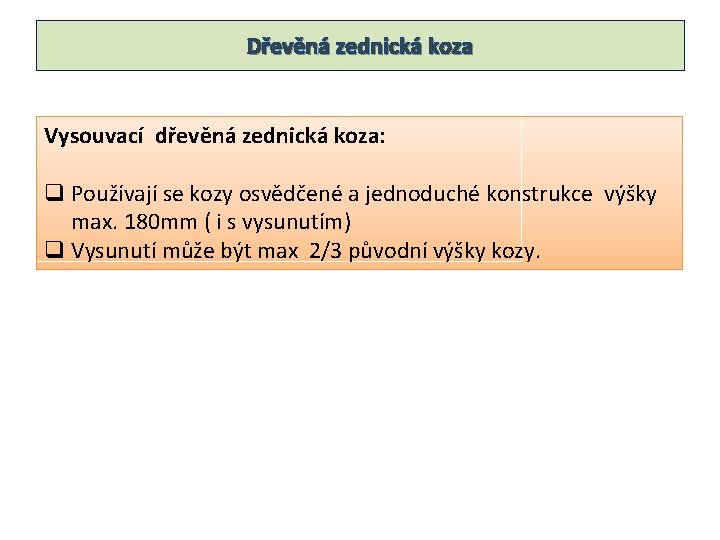

Dřevěná zednická koza Vysouvací dřevěná zednická koza: q Používají se kozy osvědčené a jednoduché konstrukce výšky max. 180 mm ( i s vysunutím) q Vysunutí může být max 2/3 původní výšky kozy.

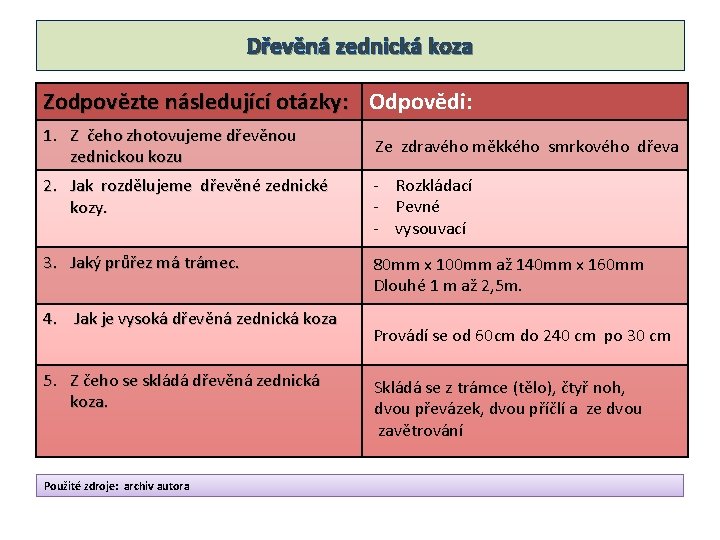

Dřevěná zednická koza Zodpovězte následující otázky: Odpovědi: 1. Z čeho zhotovujeme dřevěnou zednickou kozu Ze zdravého měkkého smrkového dřeva 2. Jak rozdělujeme dřevěné zednické kozy. - Rozkládací - Pevné - vysouvací 3. Jaký průřez má trámec. 80 mm x 100 mm až 140 mm x 160 mm Dlouhé 1 m až 2, 5 m. 4. Jak je vysoká dřevěná zednická koza 5. Z čeho se skládá dřevěná zednická koza. Použité zdroje: archiv autora Provádí se od 60 cm do 240 cm po 30 cm Skládá se z trámce (tělo), čtyř noh, dvou převázek, dvou příčlí a ze dvou zavětrování
