Další součástky s jedním přechodem PN Autor: Lukáš Polák

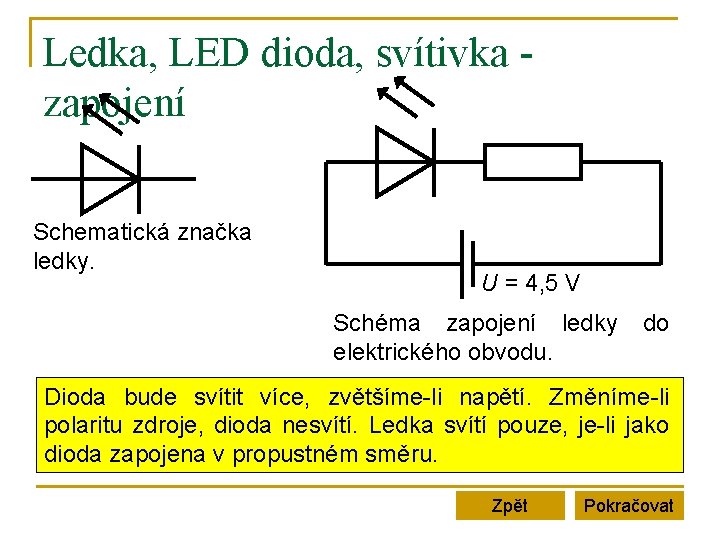

Ledka, LED dioda, svítivka zapojení Schematická značka ledky. U = 4, 5 V Schéma zapojení ledky elektrického obvodu. do Dioda bude svítit více, zvětšíme-li napětí. Změníme-li polaritu zdroje, dioda nesvítí. Ledka svítí pouze, je-li jako dioda zapojena v propustném směru. Zpět Pokračovat

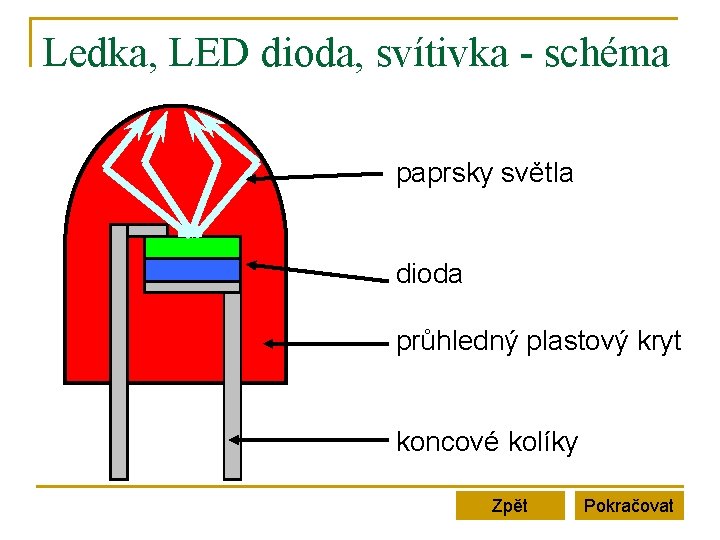

Ledka, LED dioda, svítivka - schéma paprsky světla dioda průhledný plastový kryt koncové kolíky Zpět Pokračovat
Výhody LED diody n n n n dlouhá životnost až 20 let nízké náklady na údržbu nízká spotřeba energie variabilita v rozlišení a barevnosti nastavitelnost jasu podle světelných podmínek dobrá viditelnost i na přímém slunci různé pozorovací úhly a vzdálenosti Zpět Pokračovat
Různé typy ledek Zpět Pokračovat
Fotodioda Schematická značka fotodiody. V Schéma zapojení fotodiody do elektrického obvodu. Osvětlíme-li fotodiodu, ukáže voltmetr napětí. Fotodioda se tedy při osvětlení stává zdrojem napětí. Zvětšíme-li osvětlení, napětí se zvětší. Maximální napětí, které vzniká na fotodiodě je asi 0, 5 V. Zpět Pokračovat
Sluneční článek Přímá přeměna energie světla na energii elektrickou. Sluneční článek při plném slunečním osvětlení dává napětí U = 0, 6 V a proud až I = 2, 6 A. Zpět Pokračovat
Sluneční baterie Spojením slunečních článků vzniká sluneční baterie. K získání většího napětí se články spojují za sebou, ke zvětšení proudu se články spojují vedle sebe. Zdroj stejnosměrného napětí. Zpět Pokračovat

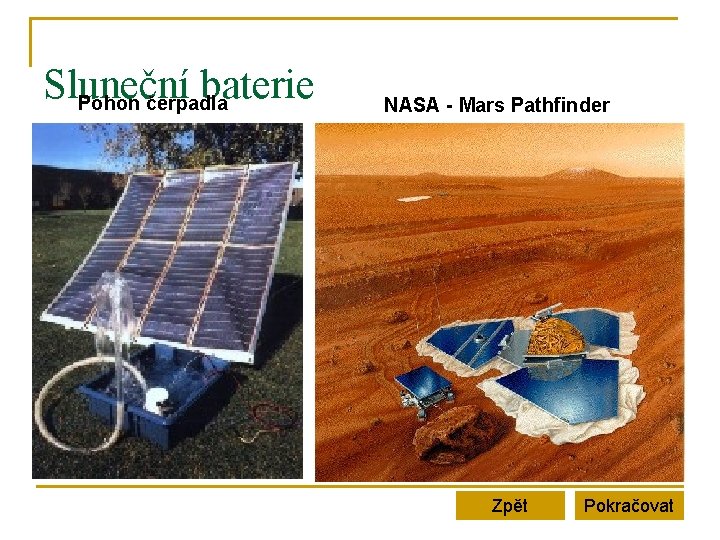

Sluneční baterie Pohon čerpadla NASA - Mars Pathfinder Zpět Pokračovat

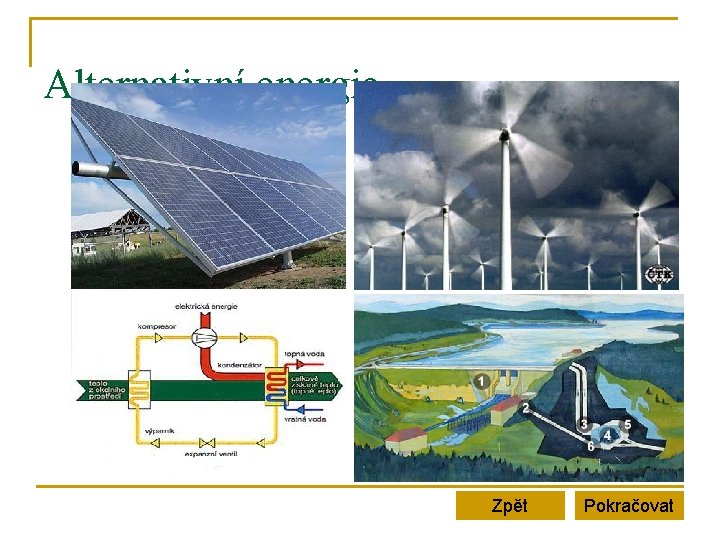

Alternativní energie Zpět Pokračovat

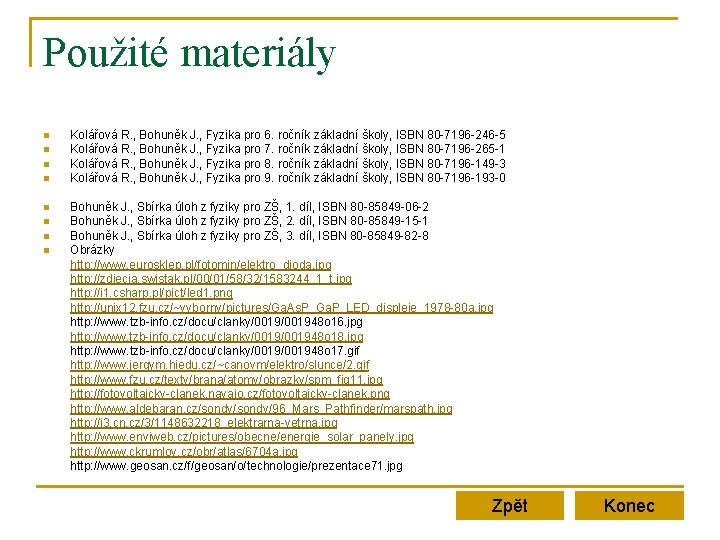

Použité materiály n n n n Kolářová R. , Bohuněk J. , Fyzika pro 6. ročník základní školy, ISBN 80 -7196 -246 -5 Kolářová R. , Bohuněk J. , Fyzika pro 7. ročník základní školy, ISBN 80 -7196 -265 -1 Kolářová R. , Bohuněk J. , Fyzika pro 8. ročník základní školy, ISBN 80 -7196 -149 -3 Kolářová R. , Bohuněk J. , Fyzika pro 9. ročník základní školy, ISBN 80 -7196 -193 -0 Bohuněk J. , Sbírka úloh z fyziky pro ZŠ, 1. díl, ISBN 80 -85849 -06 -2 Bohuněk J. , Sbírka úloh z fyziky pro ZŠ, 2. díl, ISBN 80 -85849 -15 -1 Bohuněk J. , Sbírka úloh z fyziky pro ZŠ, 3. díl, ISBN 80 -85849 -82 -8 Obrázky http: //www. eurosklep. pl/fotomin/elektro_dioda. jpg http: //zdjecia. swistak. pl/00/01/58/32/1583244_1_t. jpg http: //i 1. csharp. pl/pict/led 1. png http: //unix 12. fzu. cz/~vyborny/pictures/Ga. As. P_Ga. P_LED_displeje_1978 -80 a. jpg http: //www. tzb-info. cz/docu/clanky/001948 o 16. jpg http: //www. tzb-info. cz/docu/clanky/001948 o 18. jpg http: //www. tzb-info. cz/docu/clanky/001948 o 17. gif http: //www. jergym. hiedu. cz/~canovm/elektro/slunce/2. gif http: //www. fzu. cz/texty/brana/atomy/obrazky/spm_fig 11. jpg http: //fotovoltaicky-clanek. navajo. cz/fotovoltaicky-clanek. png http: //www. aldebaran. cz/sondy/96_Mars_Pathfinder/marspath. jpg http: //i 3. cn. cz/3/1148632218_elektrarna-vetrna. jpg http: //www. enviweb. cz/pictures/obecne/energie_solar_panely. jpg http: //www. ckrumlov. cz/obr/atlas/6704 a. jpg http: //www. geosan. cz/f/geosan/o/technologie/prezentace 71. jpg Zpět Konec
