3 T 4 KOMPRESR KULLANIMI KOMPRESR KULLANIMI GR

3 T 4 KOMPRESÖR KULLANIMI

KOMPRESÖR KULLANIMI GİRİŞ o o o Kompresörün Tanımı, Temel Kompresör Tasarımı, Kompresyon Teorisi, İzotermal Sıkıştırma Adiabatik Sıkıştırma Hava Temizliği, Filtre Sistemleri, Oksijen %20– 22 Karbon dioksit (ppm v/v) 500 m L/m 3 Karbon monoksit (ppm <5 m L/m 3 v/v) Yağ (yoğun hidrokarbon) mg/m 3 1 mg/m 3 Partiküller ve Yağ Buharı 5 mg/m 3 Koku ve Tat Olmamalı TSSF/CMAS 3 YILDIZ DALICI EĞİTİM PROGRAMI

YÜKSEK BASINÇ KOMPRESÖR TASARIMI HAVA FİLTRESİ ARITMA FİLTRESİ KAPAMA AYIRMA FİLTRESİ KOMPRESÖR TSSF/CMAS 3 YILDIZ DALICI EĞİTİM PROGRAMI BASINÇ KORUYUCU VE TEK YÖN VALFİ

YÜKSEK BASINÇ KOMPRESÖR TASARIMI 1. Hazne 3. Dönüş devresi 2. Basınç regülatörü 4. Enjeksiyon pompası TSSF/CMAS 3 YILDIZ DALICI EĞİTİM PROGRAMI

Filtre Sistemleri o o o Giriş Filtresi , Yoğunlaştırıcılar, Kimyasal Filtre, TSSF/CMAS 3 YILDIZ DALICI EĞİTİM PROGRAMI

Filtre Sistemleri AYIRMA FİLTRELERİ Tripleks kartuş ve yuvası TSSF/CMAS 3 YILDIZ DALICI EĞİTİM PROGRAMI

AYIRMA FİLTRELERİ 1 KAPAMA HAZNESİ 2 FİLTRE 3 MOLEKÜLER AYIRICI 4 SÜNGER DİSKLER 5 AKTİF KÖMÜR 6 BÖLÜM SENSÖRÜ TSSF/CMAS 3 YILDIZ DALICI EĞİTİM PROGRAMI

KOMPRESÖR SEÇİMİ o o o Kompresör, tozsuz, nemsiz, yağsız ve gaz buharlarından arındırılmış temiz hava basabilen filtre sistemi ile donatılmış olmalıdır. Silindir hacim ve basınçları istenilen maksimum çalışma kapasitesinde, yüksek randımanlı olmalıdır. Kapasitesi, talebe yeterli olmalıdır. Doldurma sistemi basit ve yeterli emniyet şartlarına sahip olmalıdır. Yedek parçası bol ve ucuz, servis ağı yaygın olmalıdır. Portatif kompresörlerde hava verimi 200~235 l/dk. dan fazla olmamalıdır. Daha büyük hızlar için sabit veya treyler tipi seçilmelidir. TSSF/CMAS 3 YILDIZ DALICI EĞİTİM PROGRAMI

Standart Kontroller o o o o o Kompresör çalışırken dolum işlemine başlamadan önce; Kayıt defterinde bir önceki çalışma süresinde düşülen notları inceleyiniz. Kompresörün ve motorun yağ seviyesini kontrol ediniz. Emiş filtrelerinin ve kimyasal filtre ömrünün aşılıp aşılmadığını kontrol ediniz. Sonuç basınç güvenlik vanasının çalışırlığını kontrol ediniz. Yoğunlaştırıcıları tahliye ediniz. Yağ basıncı dengeleyici vanasının üzerindeki ölçekli camı kullanarak yağ pompasının çalışırlığını kontrol ediniz. Doldurma işlemi boyunca; — 8 ~ 15 dakika arasındaki sürelerle birinci yoğunlaştırıcıdan başlamak üzere her bir yoğunlaştırıcıyı tahliye ediniz. Eğer kompresörünüz otomatik tahliye sistemine sahipse elle boşaltma yapmaya gerek yoktur. TSSF/CMAS 3 YILDIZ DALICI EĞİTİM PROGRAMI

Standart Kontroller o o o Her 25 işletme saatinden sonra; Tüp doldurma vanasının çalışırlığını ve sıklığını kontrol ediniz. Basınç altında değil iken basınç göstergesinin sıfır durumunu kontrol ediniz. Giriş filtresi kartuşunu temizleyiniz, o ringleri kontrol ediniz. Bütün boru bağlantılarını ve sıkılığını kontrol ediniz. Kaçak testi (vana, musluk, boru, hortum gibi) sabun solüsyonu veya köpük ile yapılmalıdır. TSSF/CMAS 3 YILDIZ DALICI EĞİTİM PROGRAMI

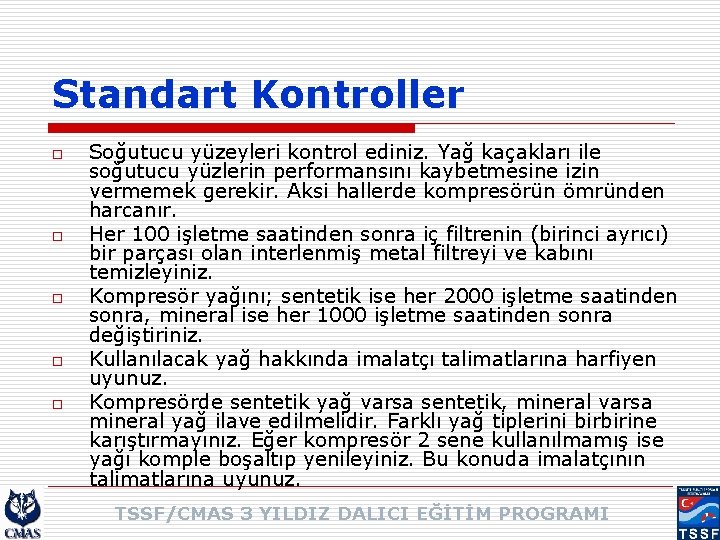

Standart Kontroller o o o Soğutucu yüzeyleri kontrol ediniz. Yağ kaçakları ile soğutucu yüzlerin performansını kaybetmesine izin vermemek gerekir. Aksi hallerde kompresörün ömründen harcanır. Her 100 işletme saatinden sonra iç filtrenin (birinci ayrıcı) bir parçası olan interlenmiş metal filtreyi ve kabını temizleyiniz. Kompresör yağını; sentetik ise her 2000 işletme saatinden sonra, mineral ise her 1000 işletme saatinden sonra değiştiriniz. Kullanılacak yağ hakkında imalatçı talimatlarına harfiyen uyunuz. Kompresörde sentetik yağ varsa sentetik, mineral varsa mineral yağ ilave edilmelidir. Farklı yağ tiplerini birbirine karıştırmayınız. Eğer kompresör 2 sene kullanılmamış ise yağı komple boşaltıp yenileyiniz. Bu konuda imalatçının talimatlarına uyunuz. TSSF/CMAS 3 YILDIZ DALICI EĞİTİM PROGRAMI

SAKLAMA o o o o Şayet kompresör uzun süreli kullanılmayacaksa aşağıda belirtilenleri uygulayarak güvenli bir saklama ortamı yaratmış olursunuz. Kompresörü sıcak çalıştırın. Bu iş için kompresörü ~ 20 bar gibi özel bir servis basıncında çalıştırın. ~ 5 – 10 dakika çalışır tutun. Benzin motorlu kompresörlerde motoru durdurmadan önce boşta çalıştırarak motorun soğumasını sağlayınız (karbüratördeki benzini bitirene kadar çalıştırınız). Kompresörün su ve yağ ayrıcısındaki suyu tahliye ediniz ve sistemi yaklaşık 80 barlık bir basınç altında bırakınız. Bu işlemi her zaman için uygulayınız (sezon bitimi dahil). Filtre başlığını çıkartın, o ring ve vida yüzeylerini beyaz vazelin ile yağlayın ve kapatın. Kimyasal filtre elemanlarını veya kartuşunu mutlaka filtre içinde tutun. Her üç ayda bir bu işlemleri tekrarlayın ve 2 yılda bir motor ve kompresör yağını değiştirin. Kompresörü tozdan arındırılmış kapalı mekânlarda muhafaza edin. TSSF/CMAS 3 YILDIZ DALICI EĞİTİM PROGRAMI

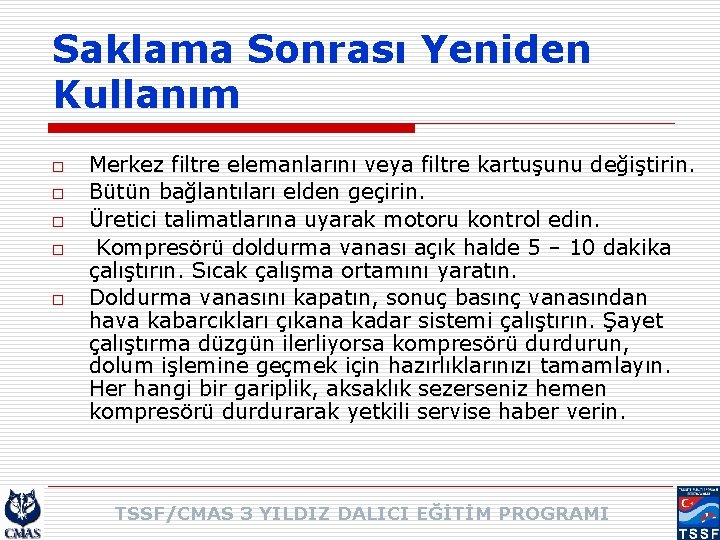

Saklama Sonrası Yeniden Kullanım o o o Merkez filtre elemanlarını veya filtre kartuşunu değiştirin. Bütün bağlantıları elden geçirin. Üretici talimatlarına uyarak motoru kontrol edin. Kompresörü doldurma vanası açık halde 5 – 10 dakika çalıştırın. Sıcak çalışma ortamını yaratın. Doldurma vanasını kapatın, sonuç basınç vanasından hava kabarcıkları çıkana kadar sistemi çalıştırın. Şayet çalıştırma düzgün ilerliyorsa kompresörü durdurun, dolum işlemine geçmek için hazırlıklarınızı tamamlayın. Her hangi bir gariplik, aksaklık sezerseniz hemen kompresörü durdurarak yetkili servise haber verin. TSSF/CMAS 3 YILDIZ DALICI EĞİTİM PROGRAMI

Kompresörün Kullanımı o o o o Kurma , Çalıştırma, Dolum, Kapatma, Kontrol ve Bakım, Ştandro Kullanımı, Kullanım Bilgilerinin Kayıt Altına Alınması, TSSF/CMAS 3 YILDIZ DALICI EĞİTİM PROGRAMI
