1 ezn U tyovho profilu se nejprve rovn

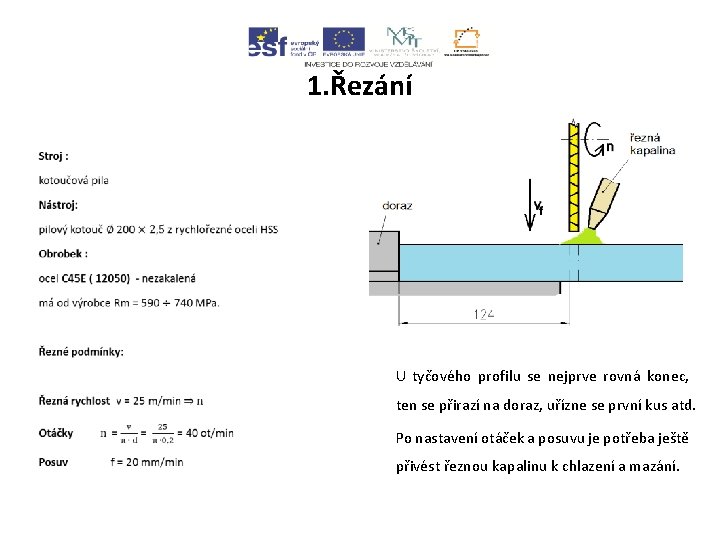

1. Řezání • U tyčového profilu se nejprve rovná konec, ten se přirazí na doraz, uřízne se první kus atd. Po nastavení otáček a posuvu je potřeba ještě přivést řeznou kapalinu k chlazení a mazání.

2. Frézování •

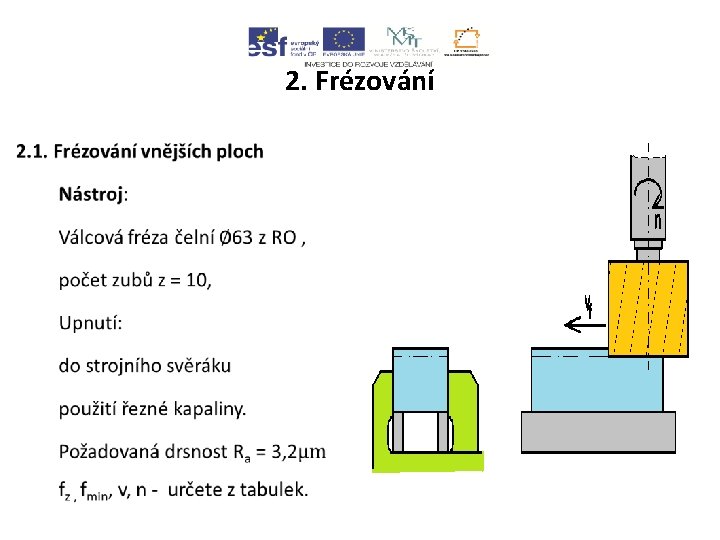

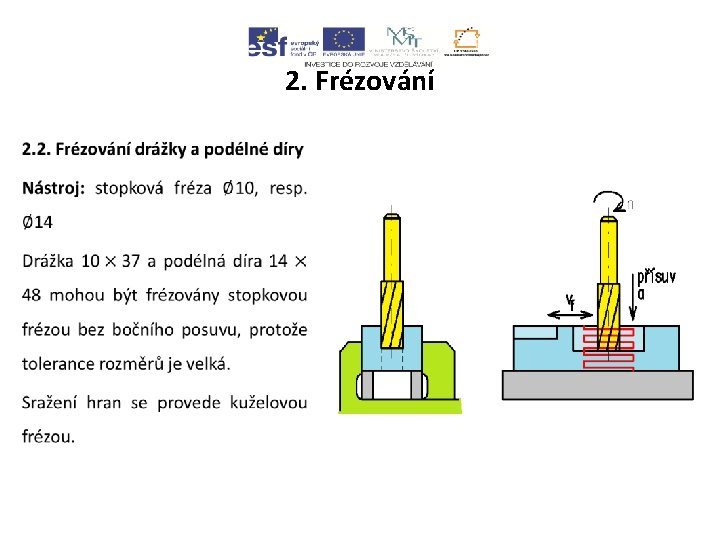

2. Frézování •

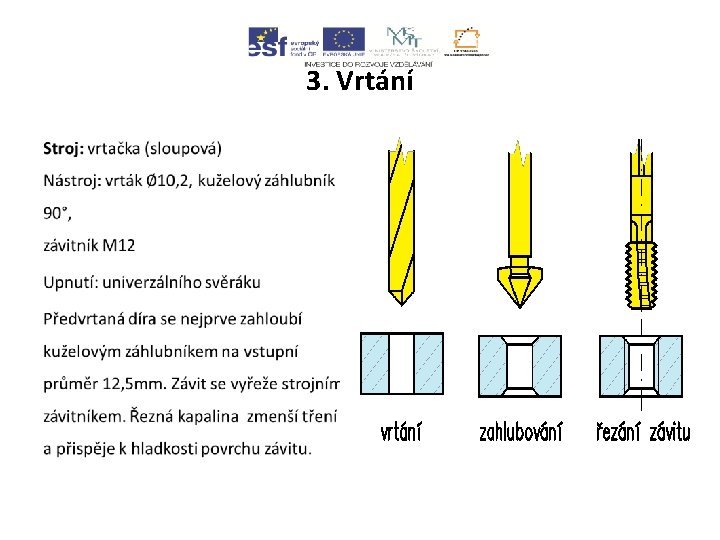

3. Vrtání •

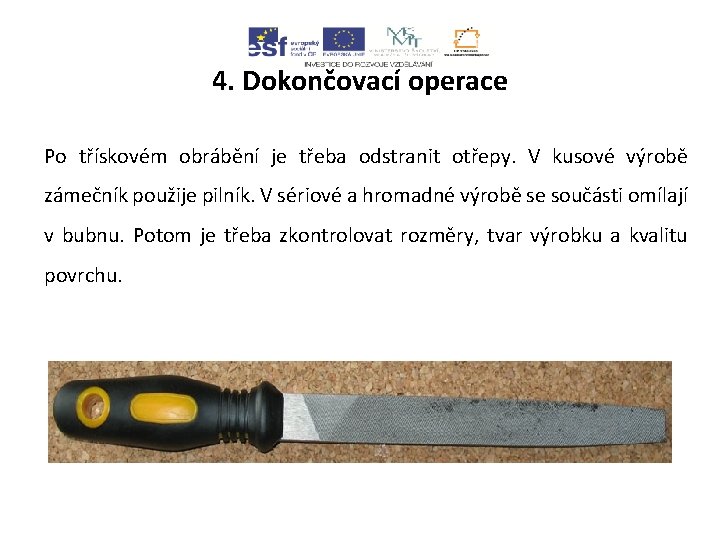

4. Dokončovací operace Po třískovém obrábění je třeba odstranit otřepy. V kusové výrobě zámečník použije pilník. V sériové a hromadné výrobě se součásti omílají v bubnu. Potom je třeba zkontrolovat rozměry, tvar výrobku a kvalitu povrchu.

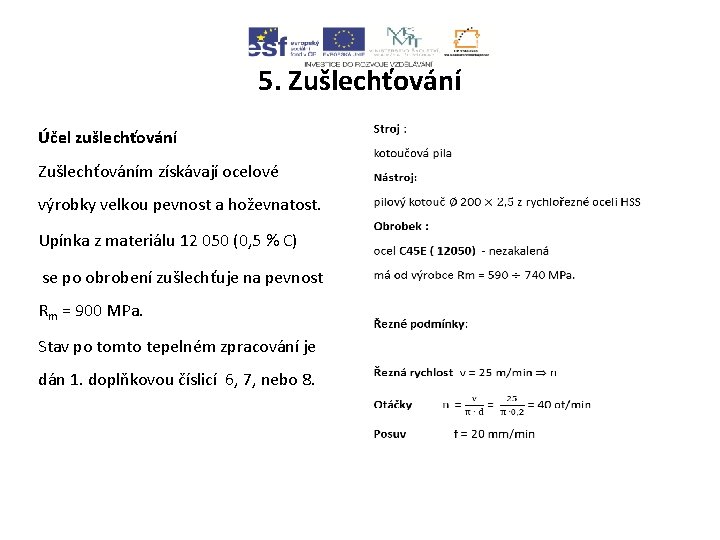

5. Zušlechťování Účel zušlechťování Zušlechťováním získávají ocelové výrobky velkou pevnost a hoževnatost. Upínka z materiálu 12 050 (0, 5 % C) se po obrobení zušlechťuje na pevnost Rm = 900 MPa. Stav po tomto tepelném zpracování je dán 1. doplňkovou číslicí 6, 7, nebo 8. •

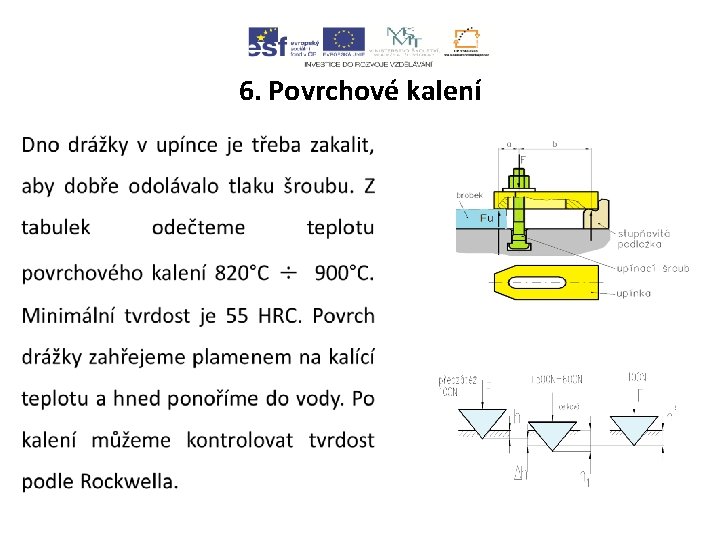

6. Povrchové kalení •

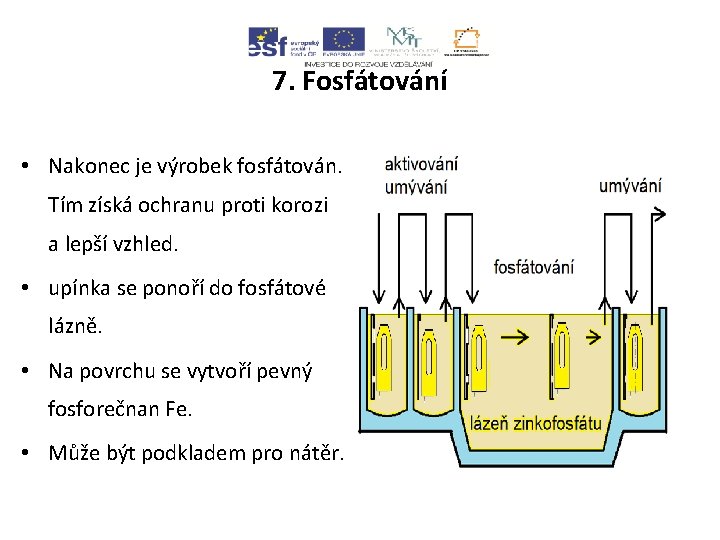

7. Fosfátování • Nakonec je výrobek fosfátován. Tím získá ochranu proti korozi a lepší vzhled. • upínka se ponoří do fosfátové lázně. • Na povrchu se vytvoří pevný fosforečnan Fe. • Může být podkladem pro nátěr.

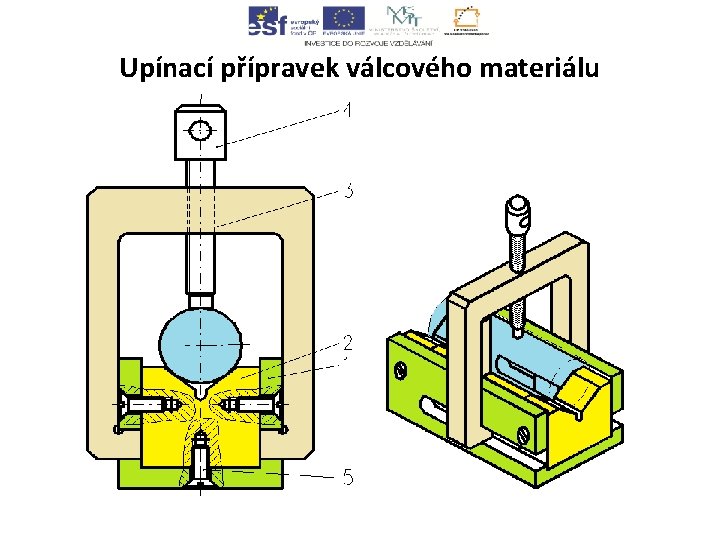

Upínací přípravek válcového materiálu

Členění technologického postupu součást operace úsek úkon pohyb Uchopit polotovar Vložit do sklíčidla Spustit stroj Zabrat třísku soustružit Vyjet se suportem Konečná kontrola konzervace Zastavit stroj Otočit (není úsek) Zarovnat čelo Upnout (utáhnout čelisti)

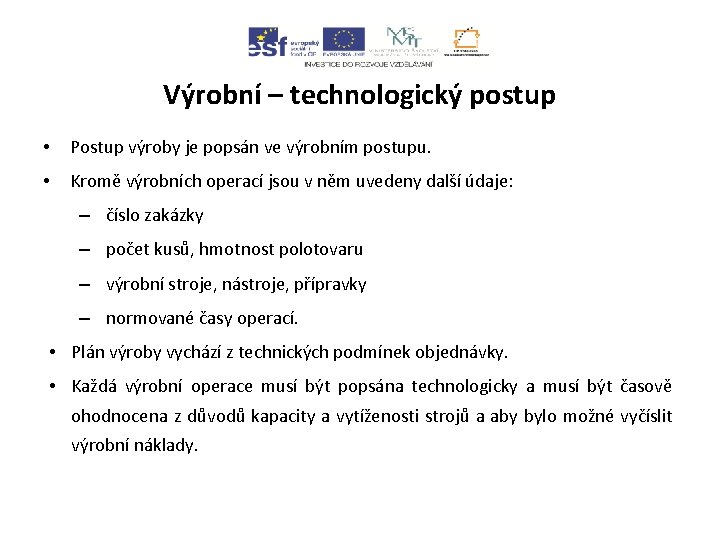

Výrobní – technologický postup • Postup výroby je popsán ve výrobním postupu. • Kromě výrobních operací jsou v něm uvedeny další údaje: – číslo zakázky – počet kusů, hmotnost polotovaru – výrobní stroje, nástroje, přípravky – normované časy operací. • Plán výroby vychází z technických podmínek objednávky. • Každá výrobní operace musí být popsána technologicky a musí být časově ohodnocena z důvodů kapacity a vytíženosti strojů a aby bylo možné vyčíslit výrobní náklady.

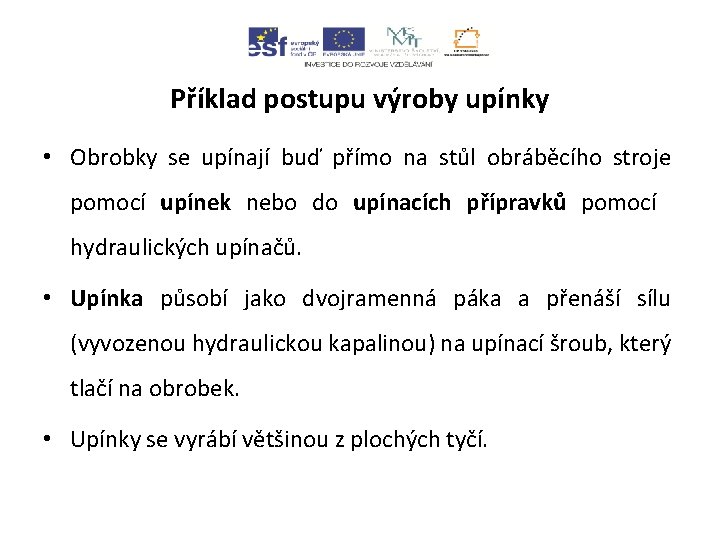

Příklad postupu výroby upínky • Obrobky se upínají buď přímo na stůl obráběcího stroje pomocí upínek nebo do upínacích přípravků pomocí hydraulických upínačů. • Upínka působí jako dvojramenná páka a přenáší sílu (vyvozenou hydraulickou kapalinou) na upínací šroub, který tlačí na obrobek. • Upínky se vyrábí většinou z plochých tyčí.

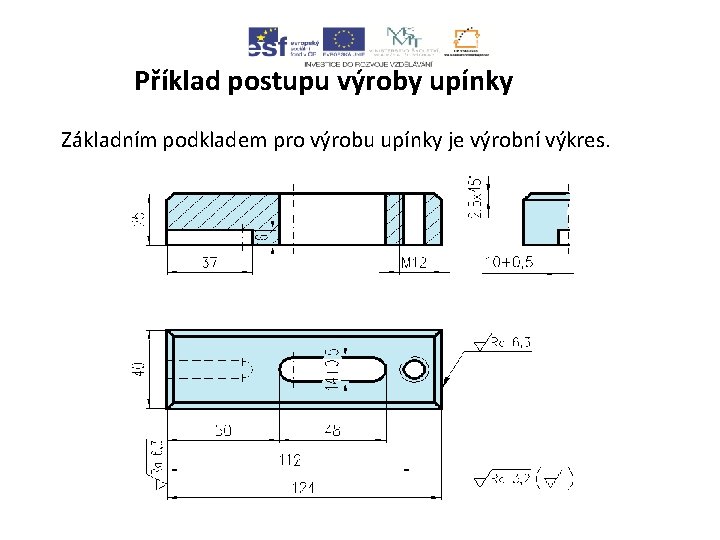

Příklad postupu výroby upínky Základním podkladem pro výrobu upínky je výrobní výkres.

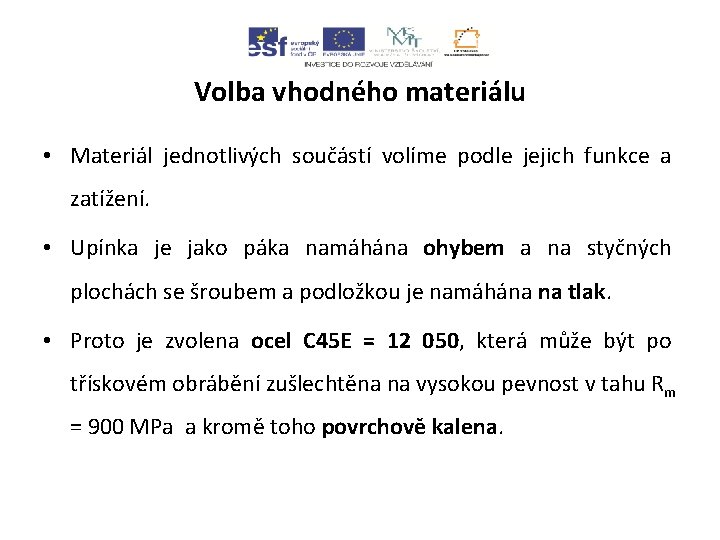

Volba vhodného materiálu • Materiál jednotlivých součástí volíme podle jejich funkce a zatížení. • Upínka je jako páka namáhána ohybem a na styčných plochách se šroubem a podložkou je namáhána na tlak. • Proto je zvolena ocel C 45 E = 12 050, která může být po třískovém obrábění zušlechtěna na vysokou pevnost v tahu Rm = 900 MPa a kromě toho povrchově kalena.

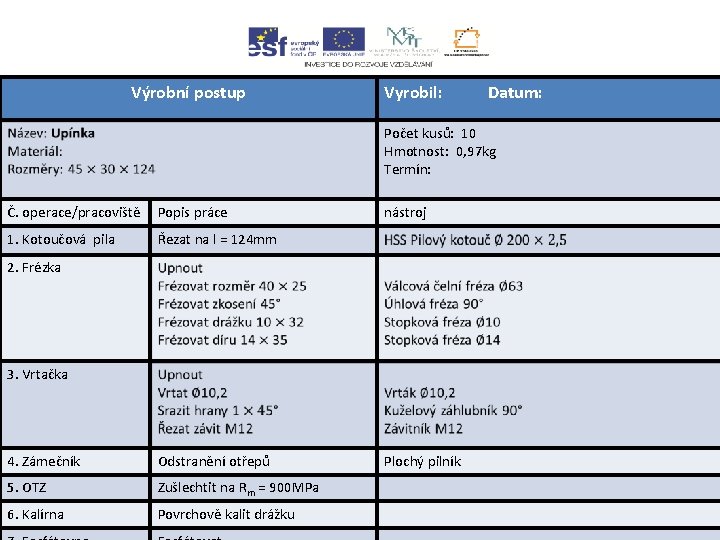

Výrobní postup Vyrobil: Datum: Počet kusů: 10 Hmotnost: 0, 97 kg Termín: Č. operace/pracoviště Popis práce 1. Kotoučová pila Řezat na l = 124 mm nástroj 2. Frézka 3. Vrtačka 4. Zámečník Odstranění otřepů 5. OTZ Zušlechtit na Rm = 900 MPa 6. Kalírna Povrchově kalit drážku Plochý pilník

Úkoly: •

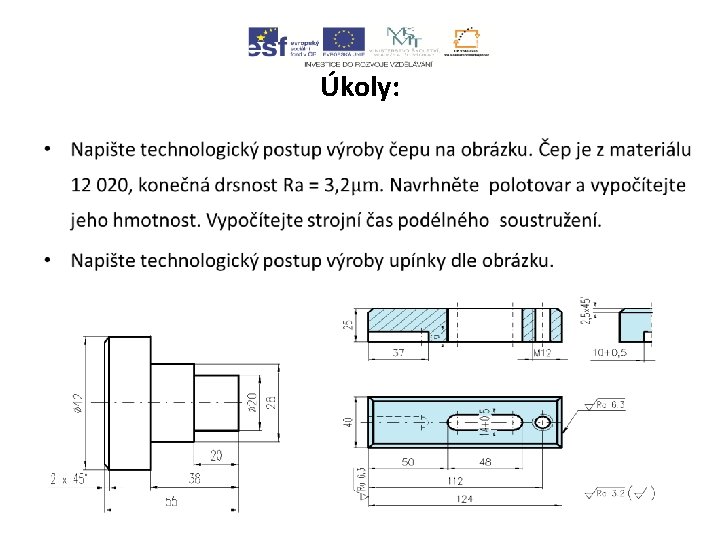

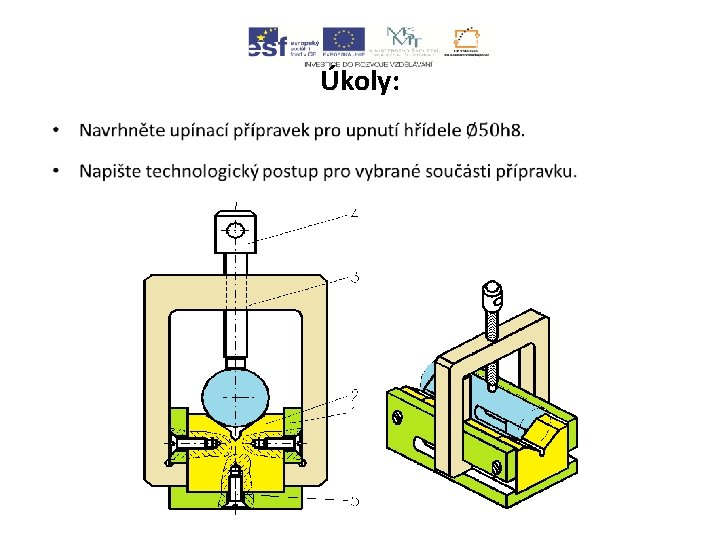

Úkoly: • Co je účelem zušlechťování a povrchového kalení? Jaká materiály takto tepelně zpracováváme • Napište technologický postup pro jednotlivé součásti přípravku na obrázku.

Úkoly: •
