Agenda Photovoltaik • Zahlen und Fakten • Modultypen • Verschaltung der Zellen und Module • Montagearten • Anschlussarten • KEV-Vergütungssätze • Bewilligungen / KEV-Anmeldung, Prozess Installation Photovoltaik Solarthermie • Zahlen und Fakten • Modultypen • Montagearten • Systemvarianten • Energie im Überfluss

Systemvarianten Warmwasseraufbereitung Heizungsunterstützung + Warmwasseraufbereitung 4 – 6 m 2 > 10 m 2 Kollektorfläche 300 – 500 L > 800 L Speichergrösse elektrisch / Wärmeerzeuger Keinen Einfluss Anteil Heizung tendenziell kleiner Nachheizung Isolationsdicke

Verantwortung für Energie und Umwelt Sonne unverdeckt Sonne Grundlagen Teilweise bewölkt Nachthimmel 0 W/ m 2 Sonne grösstenteils bedeckt Sonne nicht sichtbar

Zahlen und Daten zu Solarthermie Solarer Deckungsgrad 79 % = 3100 k. Wh Berechnet mit dem Simulationsprogramm Polysun für Rapperswil

Energie im Überfluss

Angebot / Nachfrage Winter Sommer Energiebedarf Heizung und Warmwasser Winter Sonnenenergie Einsparung Überschuss Defizit © Hoval / Dez-21 Hoval Solar-Systeme Dezember November Oktober September August Juli Juni Mai April März Februar Januar Energiebedarf Warmwasser 7

Energiefluss am Kollektor Wind und Regen Verluste durch Konvektion Direkte Einstrahlung Reflexion Diffuse Einstrahlung Leitungsverluste Wärmestrahlung Glasscheibe Scheibe Absorber Isolation Gehäuse Wärmestrahlung Absorber Nutzleistung © Hoval / Dez-21 Hoval Solar-Systeme 8

Modultypen Flachkollektoren Röhren-Kollektoren

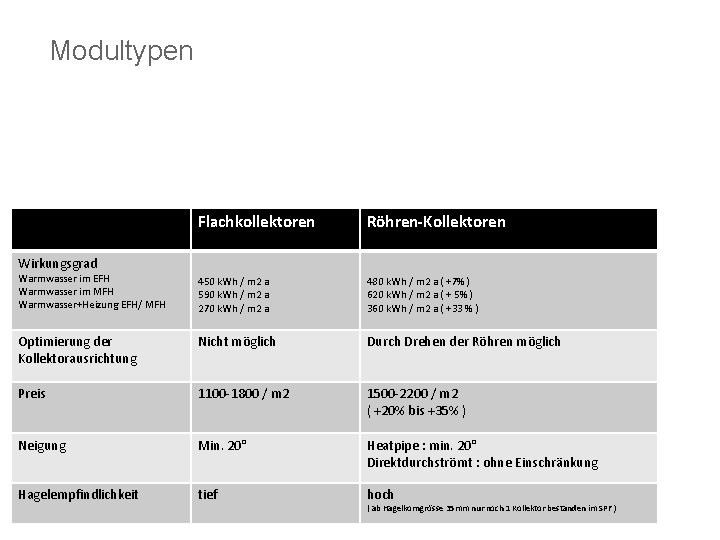

Modultypen Flachkollektoren Röhren-Kollektoren Warmwasser im EFH Warmwasser im MFH Warmwasser+Heizung EFH/ MFH 450 k. Wh / m 2 a 590 k. Wh / m 2 a 270 k. Wh / m 2 a 480 k. Wh / m 2 a ( +7% ) 620 k. Wh / m 2 a ( + 5% ) 360 k. Wh / m 2 a ( +33 % ) Optimierung der Kollektorausrichtung Nicht möglich Durch Drehen der Röhren möglich Preis 1100 -1800 / m 2 1500 -2200 / m 2 ( +20% bis +35% ) Neigung Min. 20° Heatpipe : min. 20° Direktdurchströmt : ohne Einschränkung Hagelempfindlichkeit tief hoch Wirkungsgrad ( ab Hagelkorngrösse 35 mm nur noch 1 Kollektor bestanden im SPF )

Zahlen und Daten zu Solarthermie

Montagearten: Aufdach

Montagearten: Indach

Montagearten: Flachdach

Montagearten: Vordach

Montagearten: Freiaufstellung
