Zväz logistiky a zasielateľstva Slovenskej republiky ZLZ SR 2017 Nové požiadavky na prepravu lítiových batérií podľa medzinárodných predpisov na prepravu nebezpečných vecí Ivan Pobjecký MIND IP, s. r. o. November 2017
Akreditované skúšobné laboratórium IMET, s. r. o. , PRAHA s. r. o. Kamýcká 234, Praha 6 – Sedlec Společnost pověřená MD ČR zkoušením, atestací a kontrolou obalů, velkých nádob IBC a malých kontejnerů určených k přepravě nebezpečných věcí ADR – Európska dohoda o medzinárodnej cestnej preprave nebezpečných vecí RID – Poriadok pre medzinárodnú železničnú prepravu nebezpečného tovaru IMDG-code – Medzinárodný námorný kódex nebezpečných vecí IATA-DGR a TI ICAO – Predpisy medzinárodnej asociácie leteckej prepravy na prepravu nebezpečných vecí RTDG – Odporúčania na prepravu nebezpečných vecí výboru expertov OSN na prepravu nebezpečných vecí SKÚŠKY A KÓDOVANIE UN - kódom 2017
Legislatíva OSN- odporúčania “Orange Book” WP 15 / RID / ADN Ženeva ADR RID ADN IMO Londýn IMDG Code ICAO Montreal IATA DGR ICAO T. I. Zákony prepravu nebezpečných vecí Platia v plnom rozsahu aj pre vnútroštátnu prepravu 3

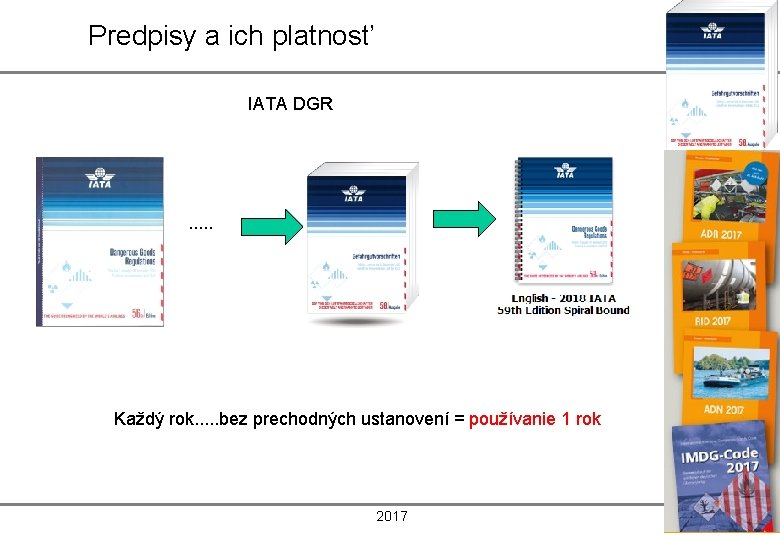

Predpisy a ich platnosť IATA DGR . . . Každý rok. . . bez prechodných ustanovení = používanie 1 rok 2017
Predpisy a ich platnosť ADR, RID a ADN Každé dva roky. . . pol roka prechodné ustanovenia = používanie 2, 5 roka 2017
Predpisy a ich platnosť Každé dva roky. . . rok prechodné ustanovenia = používanie 3 roky 2017
Kap. 1. 10 ADR Bezpečnosť Opatrenia pre bezpečnosť Dôsledky pre oblasť prepravy nebezpečných vecí November 2017
Kap. 1. 10 ADR Bezpečnosť Nebezpečné veci s mimoriadnymi dôsledkami Možnosť na zneužitie k teroristickým účelom Nebezpečenstvo mimoriadnych následkov Strata veľkého množstva ľudských životov November 2017 Masívne ničenie
. . . okrem toho Ø Cargo Flight B 747 Ø Cargo Douglas DC-8 November 2017
. . . okrem toho November 2017

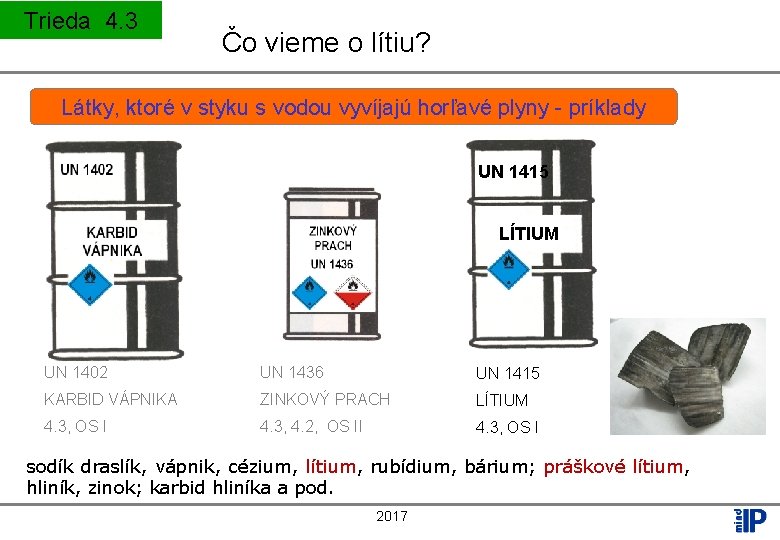

Trieda 4. 3 Čo vieme o lítiu? Látky, ktoré v styku s vodou vyvíjajú horľavé plyny - príklady UN 1415 LÍTIUM UN 1402 UN 1436 UN 1415 KARBID VÁPNIKA ZINKOVÝ PRACH LÍTIUM 4. 3, OS I 4. 3, 4. 2, OS II 4. 3, OS I sodík draslík, vápnik, cézium, lítium, rubídium, bárium; práškové lítium, hliník, zinok; karbid hliníka a pod. 2017
Ponuka/dopyt po lítiu (LCE, kt) . . . okrem toho Nové zásoby hornín vyvolávajú rovnováhu na trhu Deficit na trhu 2015 -16 Ponuka lítia (kt) Dopyt po lítiu (kt) November 2017 Rozbiehajú sa brine projekty Prebytok/deficit (kt) na trhu
. . . vývoj batérií a ich budúcnosť November 2017
Definície Ø Článok. . . znamená jednu uzavretú elektrochemickú jednotku (jedna kladná a jedna záporná elektróda), ktorá vykazuje rozdielové napätie na svojich dvoch póloch. Ø Batéria. . . znamená dva alebo viacej článkov, ktoré sú elektricky prepojené a vybavené prvkami potrebnými na používanie, napríklad puzdro, kryt, svorky, označenie a ochranné zariadenia. kovový obal - anóda s vrstvou litia, pórovitý separátor, katóda z oxidu manganičitého, . . . jednotlivý článok lítiovej batérie sa považuje za „článok“ kovová mriežka ako „zberač prúdu", kovový obal - kladný pól Ø Gombíkový článok. . . alebo batéria znamená kruhový malý článok alebo batériu, kde celková výška je menšia ako priemer. Výrazy ako „battery packs”, „modules”, „battery assemblies” sú batérie. November 2017
IDENTIFIKÁCIA 15
IDENTIFIKÁCIA 16
Definície Ø UN 3480 LÍTIOVO-IÓNOVÉ BATÉRIE (vrátane lítiovo-iónových polymérových batérií) Ø Vrátane článkov ü Opätovne nabíjateľné Ø Použitie ü Spotrebná elektronika ü Mobilné telefóny ü Laptopy November 2017
Definície Ø UN 3481 LÍTIOVO-IÓNOVÉ BATÉRIE NACHÁDZAJÚCE SA V ZARIADENÍ (vrátane lítiovoiónových polymérových batérií) Ø Použitie LÍTIOVO-IÓNOVÉ BATÉRIE ZABALENÉ SO ZARIADENÍM (vrátane lítiovo-iónových polymérových batérií) Ø Použitie November 2017
Definície Ø UN 3481 LÍTIOVO-IÓNOVÉ BATÉRIE NACHÁDZAJÚCE SA V ZARIADENÍ (vrátane lítiovoiónových polymérových batérií) LÍTIOVO-IÓNOVÉ BATÉRIE ZABALENÉ SO ZARIADENÍM (vrátane lítiovo-iónových polymérových batérií) November 2017

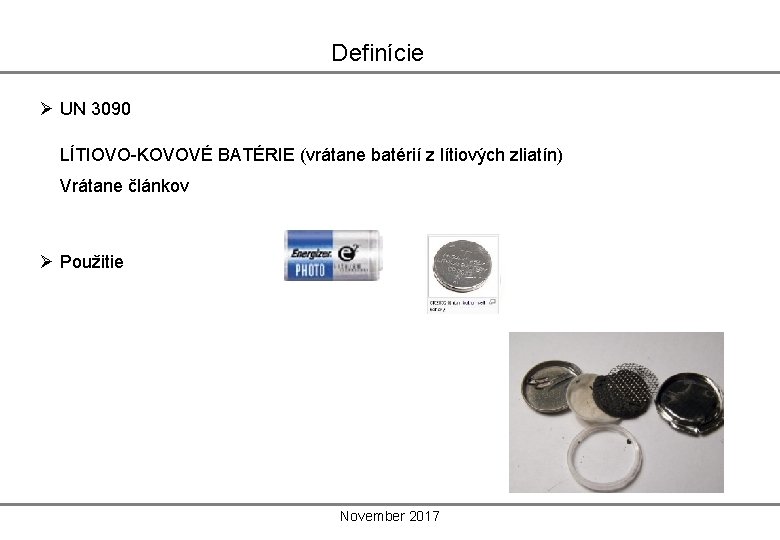

Definície Ø UN 3090 LÍTIOVO-KOVOVÉ BATÉRIE (vrátane batérií z lítiových zliatín) Vrátane článkov Ø Použitie November 2017

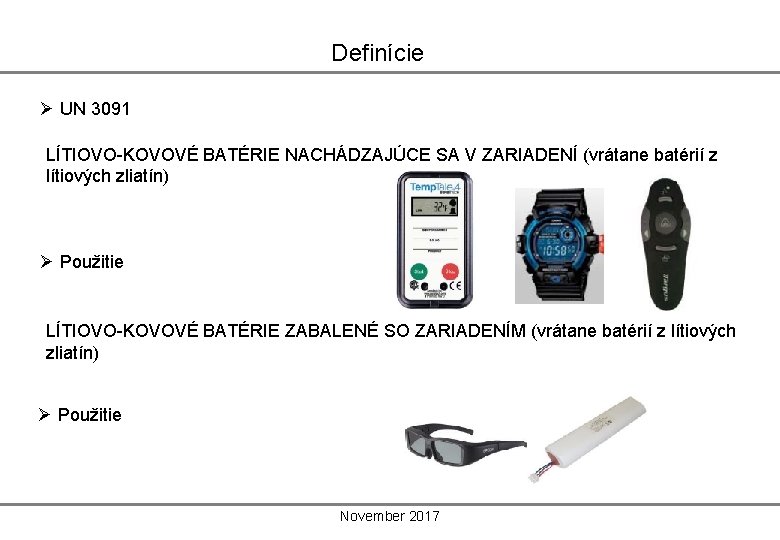

Definície Ø UN 3091 LÍTIOVO-KOVOVÉ BATÉRIE NACHÁDZAJÚCE SA V ZARIADENÍ (vrátane batérií z lítiových zliatín) Ø Použitie LÍTIOVO-KOVOVÉ BATÉRIE ZABALENÉ SO ZARIADENÍM (vrátane batérií z lítiových zliatín) Ø Použitie November 2017
. . . dlhá životnosť Prevádzková životnosť do 40 rokov pre aplikácie s nízkymi prúdovými rázmi November 2017
Definície + KVALITA Od 1. januára 2013 kritériá na zatrieďovanie lítiových batérií určujú, že články a batérie sa musia vyrábať v programe systému kvality. IATA DGR v 3. 9. 2. 6 zahŕňa prvky, ktoré musí takýto program obsahovať. Príručka o skúškach a kritériách (Manual Tests and Criteria), časť III, oddiel 38. 3 !!! Príručka o skúškach a kritériách Ø Simulácia nadmorskej výšky Ø Teplotná skúška Ø Skúška vibráciami Ø Skúška rázmi Ø Skúška externým skratovaním Ø Pádová skúška nárazom Ø Skúška prebitia batérie Ø Skúška vynúteného vybíjania November 2017
Prípadová štúdia Príručka o skúškach a kritériách (Manual Tests and Criteria), časť III, oddiel 38. 3 !!! UN 3090 – LÍTIOVO-KOVOVÉ BATÉRIE (LITHIUM METAL BATTERIES) September 2015
Prípadová štúdia September 2015
Prípadová štúdia September 2015
Prípadová štúdia September 2015

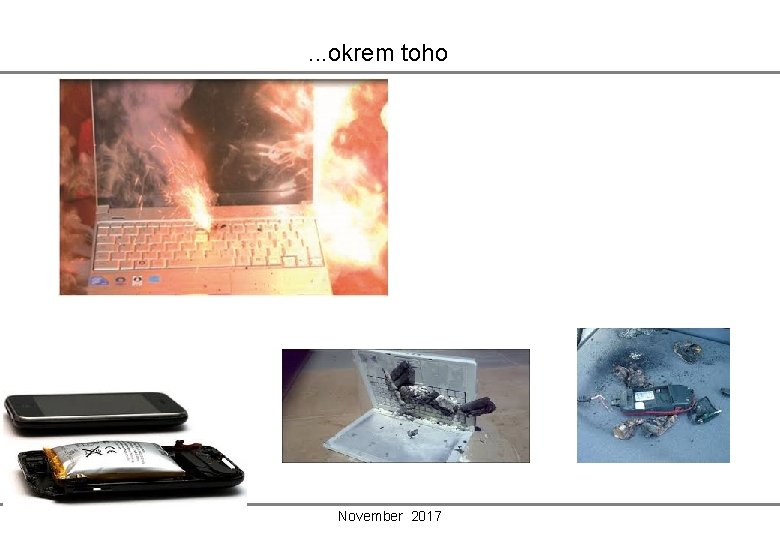

. . . okrem toho November 2017

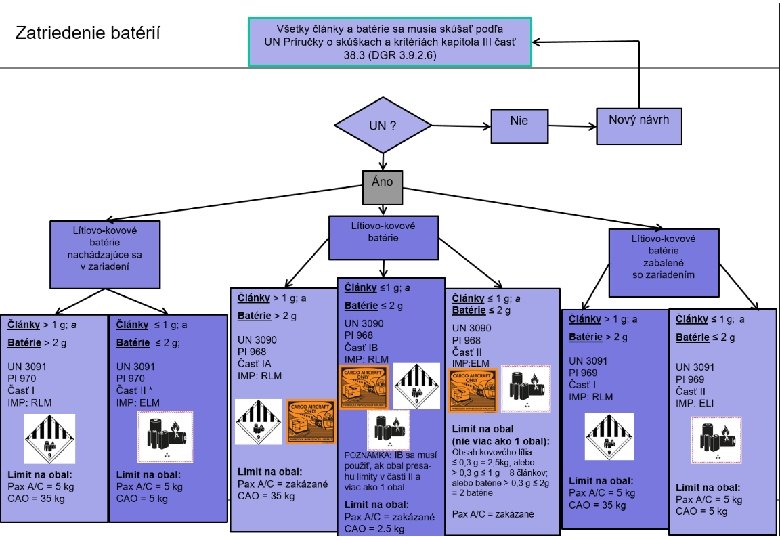

Zatriedenie batérií Všetky články a batérie sa musia skúšať podľa UN Príručky o skúškach a kritériách kapitola III časť 38. 3 (DGR 3. 9. 2. 6) Nie UN ? Nový návrh Áno Lítiovo-kovové batérie nachádzajúce sa v zariadení Články > 1 g; a Články ≤ 1 g; a Batérie > 2 g Batérie ≤ 2 g; UN 3091 PI 970 Časť I IMP: RLM UN 3091 PI 970 Časť II * IMP: ELM Batérie > 2 g UN 3090 PI 968 Časť IA IMP: RLM Články ≤ 1 g; a Lítiovo-kovové batérie zabalené so zariadením Batérie ≤ 2 g Články ≤ 1 g; a Batérie ≤ 2 g UN 3090 PI 968 Časť IB IMP: RLM UN 3090 PI 968 Časť II IMP: ELM Články > 1 g; a Články ≤ 1 g; a Batérie > 2 g Batérie ≤ 2 g UN 3091 PI 969 Časť I IMP: RLM UN 3091 PI 969 Časť II IMP: ELI Limit na obal (nie viac ako 1 obal): POZNÁMKA: IB sa musí Limit na obal: Pax A/C = 5 kg CAO = 35 kg Limit na obal: Pax A/C = 5 kg CAO = 5 kg Limit na obal: Pax A/C = zakázané CAO = 35 kg použiť, ak obal presahu limity v časti II a viac ako 1 obal Limit na obal: Pax A/C = zakázané CAO = 2. 5 kg Obsah kovového lítia ≤ 0, 3 g = 2, 5 kg; alebo > 0, 3 g ≤ 1 g = 8 článkov; alebo batérie > 0, 3 g ≤ 2 g = 2 batérie Pax A/C = zakázané Limit na obal: Pax A/C = 5 kg CAO = 35 kg Limit na obal: Pax A/C = 5 kg CAO = 5 kg
Lítiové batérie a predpisy Protipožiarne kontajnery 2017
Prípadová štúdia: Máte prepraviť lítiovo-kovové batérie 100 kg. Aký bude zápis v prepravných dokumentoch? Jedná sa o podlimitnú prepravu?
Čo je to podlimitná preprava podl'a bodu 1. 1. 3. 6 ADR?
Lítiové batérie a predpisy 2017
Lítiové batérie a predpisy 2017

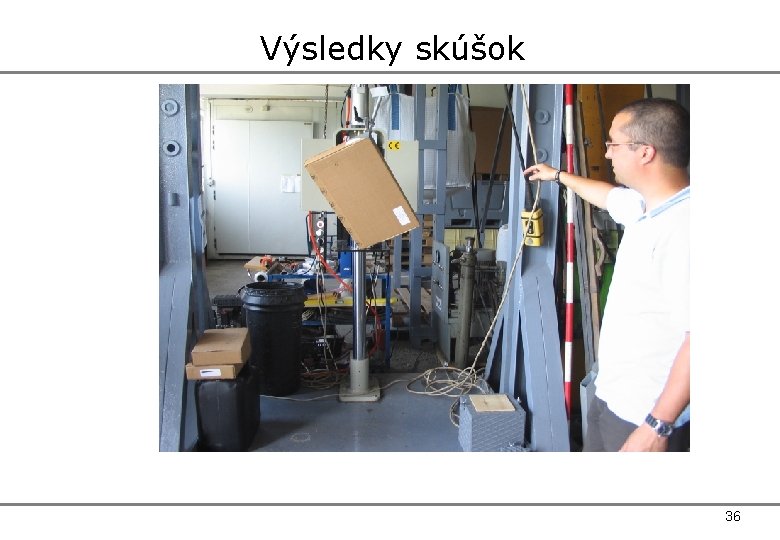

Výsledky skúšok 36
Označovanie obalov na prepravu lítiovo-kovových batérií UN 3090
Označovanie obalov s lítiovo-kovovými batériami UN 3090 roku 2017 UN 3090
Nákladný list a písomné pokyny 2017
Nákladný list a písomné pokyny Prepravný doklad (vnútroštátna preprava) meno a adresa odosielateľa meno a adresa príjemcu UN 3090 Lítiovo-kovové batérie, 9 A, -, (E) 140 kg - počet a opis obalov (10 debien z lepenky). - celkové množstvo každej nebezpečnej veci (140 kg) November 2017
Zápisy prepravných dokladoch Nákladný list a písomné pokyny Prepravný doklad (CMR - medzinárodná preprava) November 2017
Časť 5: Zasielateľské postupy 5. 4 Formulár prepravného dokladu na nebezpečné veci v kombinovanej doprave Tento formulár spĺňa požiadavky SOLAS 74, kapitoly VII, predpisu 4, MARPOL 73/78, prílohy III, predpisu 4 a ustanovenia kapitoly 5 IMDG Code. SOLAS 74 – Medzinárodná dohoda o bezpečnosti ľudského života na mori, 1974 MARPOL – Medzinárodná dohoda o zamedzení znečisťovania z plavidiel, 1973/78 November 2017
September 2017
September 2017
UN 3090 Lithium-metal batteries , 9 A, -, (E) 190 kg 140 kg Ems Table F-A, S-I September 2017 15 pcs
September 2017
Ako je to vlastne s bezpečnostným poradcom? . . . a nášho bezpečnostného poradcu nie je ani vidieť, ani o ňom nie je počuť 2013
Odsúhlasené zmeny ADR 2019 Z rokovania spoločného zasadnutia WP. 15 ADR/RID/ADN 2017

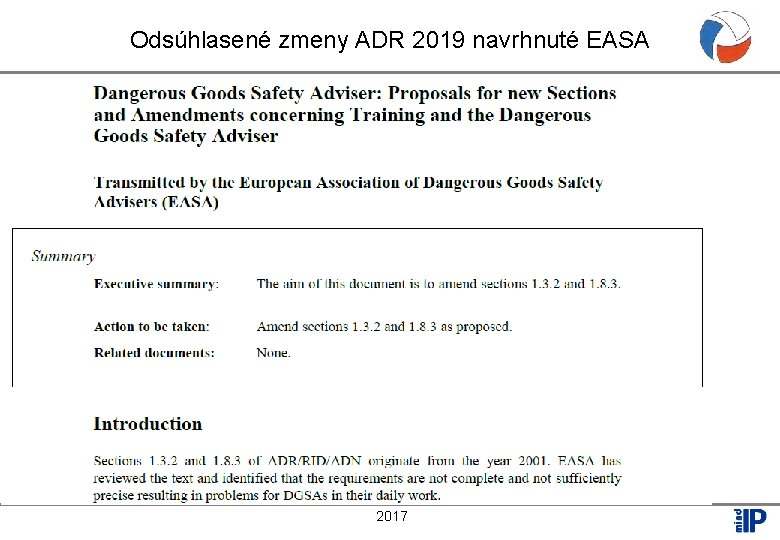

Odsúhlasené zmeny ADR 2019 navrhnuté EASA 2017
Na záver. . . V prípade, že budete mať pochybnosti, obráťte sa na iného bezpečnostného poradcu, komunikujte, nemajte obavy sa obrátiť na odborníkov. . . Prajem Vám, aby Vaši zákazníci boli vždy spokojní a Vaši vodiči zostali kolesami iba na ceste. . . Ďakujem za pozornosť. 51
