Zvity Obl Zvit Trubkov Zvit Whitworthv Zvit Metrick

Závity

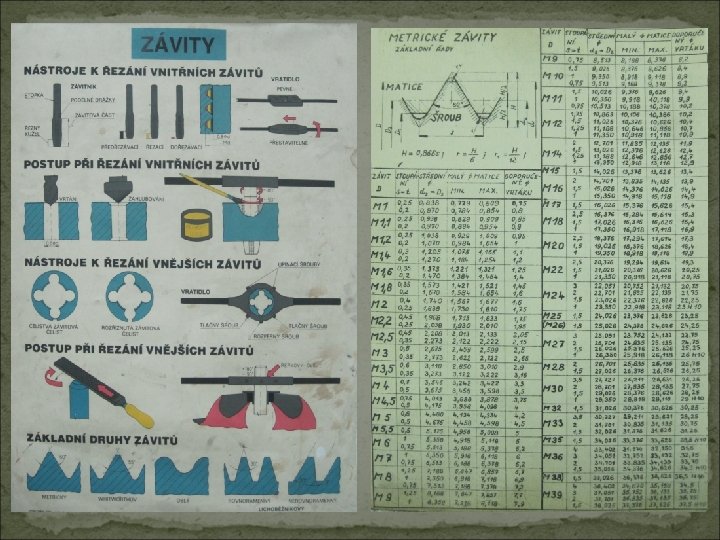

Oblý Závit Trubkový Závit Whitworthův Závit Metrický Závit Druhy závitů – rozlišujeme Kuličkový

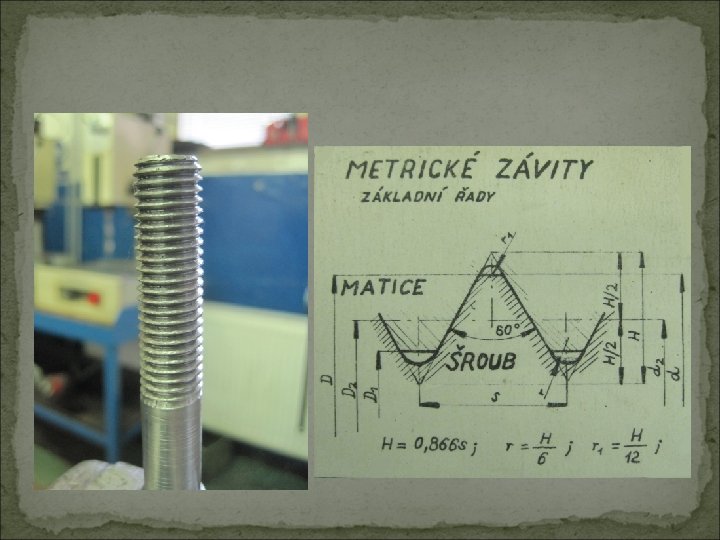

Metrický závit Je označován M a úhel profilu činí 60º Je to nejčastěji používaný závit , rozeznáváme hrubou a jemnou roztečí. Závity s jemnou roztečí mají menší hloubku závitu a tomu pak odpovídá i jejich menší stoupání. Hodí se pro krátké závity , závity na tenkostěnných trubkách , na zátkách a na stavěcích šroubech. Patří do samosvorných závitů

Whitwortův Je označován W a vnějším průměrem závitu v palcích (W 3/8) Stoupání se vyjadřuje v počtu závitů na palec (2, 54 mm) délky Úhel profilu činí 55º Patří do samosvorných závitů

Trubkový závit Je mezinárodně normalizovaný pro šroubové spojení potrubí. Popis závitů obsažen v normě ISO Je označován G

Kuličkový závit Nejčastěji se používá u CNC strojů kvůli přesnosti v 0, 001 mm Vyrábí se broušením , méně přesné závity válnováním Může dosahovat na stroji velkých řezných rychlostí s maximální přesností
