Zum Thema:
Eine leichte Antenne für 10 m Die MOXON • • Planung Konstruktion Praktischer Aufbau Abgleich Mittwoch, 18. April 2012 DARC F 73 Clubraum und Garten Hauffstrasse 29 34246 Vellmar Werner Mikuteit DK 3 WM(ät)DARC. DE
Eine MOXON – Antenne für 10 m - Vorbemerkungen Das ist der Erfinder, der im folgenden beschriebenen legendären Konstruktion.
Eine MOXON – Antenne für 10 m Vorbemerkungen

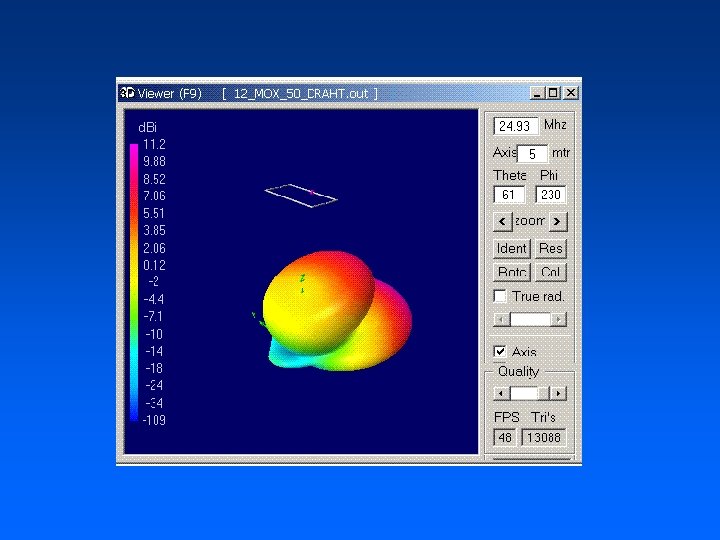

Traumhaftes Vor/Rück. Verhältnis Keine anderen 2 Element. Antennen schaffen das!
Realistisch sind wohl ehr 30 d. B als die hier auf der Entwurfsfrequenz ermittelten 40 d. B.
Aus einer 2 Element Antenne kann man das Meiste fürs Geld rausholen! G 3 TXQ hat bei seinen Experimenten rund um den HEX-Beam (Extra Thema) unterschiedliche Bauformen untersucht.
Moxon Beam • Erfunden von Les Moxon – G 6 XN • Es gibt eine Entwicklungssoftare von Dan Maguire, AC 6 LA nach einer Berechnungsformel von L. B. Cebik W 4 RNL • Download Moxon Generator Prog. : – www. moxonantennaproject. com/design. htm
Moxon Beam - Hauptmerkmale • Zwei Element Beam mit gefalteten Elementen – Reduzierte Antennengröße • 50 Ohm Impedance (keine Anpassung nötig) – Aufbauhöhen > ½ Lambda haben einen sehr kleinen Einfluss auf das SWR • ~ 5. 5 - 11 d. Bi Gewinn sind je nach Bodenverhältnissen möglich • Front to Back Ratio - ~ 20 – 30 d. B
Moxon Beams - Hauptmerkmale • Einfache Herstellung – Benutzung von Draht oder Al-Rohr möglich – Leichtbauweise durch PVC, Fiberglas. . • Es gibt veschiedene Designhilfen – MOXON - Generator – Antennensimulation 4 NEC 2 hat auch ein TOOL
Erzeugt Modell für Antennen Simulationsprogramm
Wie sieht die MOXON bei anderen OM‘s aus? Ein paar Fotos. .
10 m MOXON + 6 m 2 Element von DK 7 ZB ( besucht seine WEB-Seite – Es lohnt sich! )
40 m MOXON bei einem CONTEST – Team in Bayern
40 m MOXON bei einem Fieldday in den USA
6 Elemente MOXON - YAGI für 11 m aus Italien
4 Elemente MOXON - YAGI für 10 m
3 Funkfreunde aus OZ experimentieren mit einer 10 m MOXON. Der Mast ist auch sehr toll!
Die ist für 10 m – veschenkt aber Aufbauhöhe.
Eine MOXON – Antenne für 10 m – 4 NEC 2 Planung 4 NEC 2 kann MOXON – Antennen berechnen, wenn diese 3 Parameter eingestellt sind.

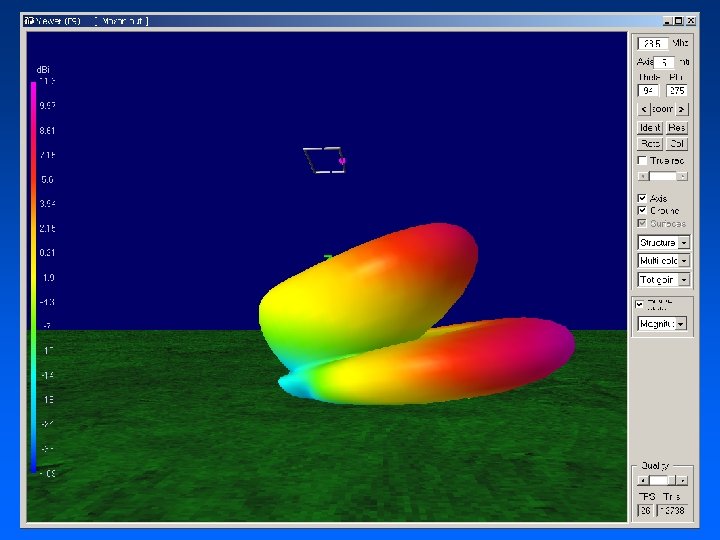

Eine MOXON – Antenne für 10 m – 4 NEC 2 Planung Das kommt raus, wenn alles klappt.

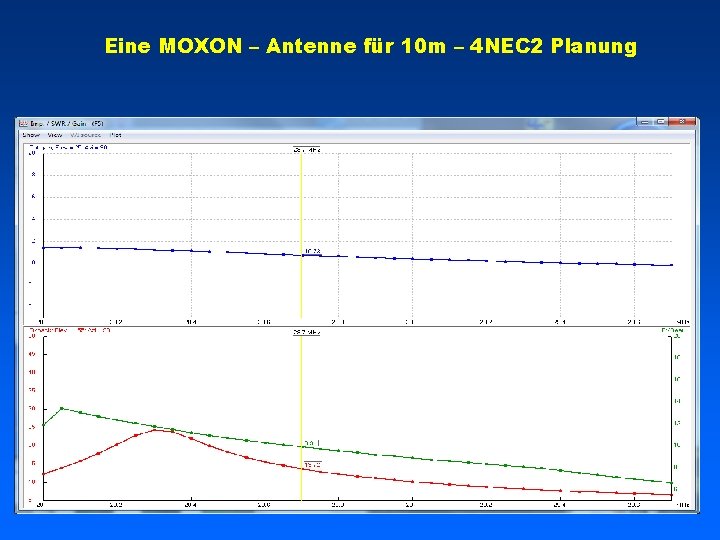

Eine MOXON – Antenne für 10 m – 4 NEC 2 Planung
Eine MOXON – Antenne für 10 m – 4 NEC 2 Planung
Eine MOXON – Antenne für 10 m – Die Praxis 67 cm 364 cm 56 cm 2 x 194 cm 136 cm 13 cm
Eine MOXON – Antenne für 10 m – Die Praxis ACHTUNG! Ein Nachbau wird nur mit diesem Draht funktionieren. Mil. Telefondraht 2 x Stahl + 5 x Cu Isol. PVC gn für die SIMU: CU WIRE Radius: 0, 49 mm; WIRE COAT Radius: 1. 55 mm PVC Soft
Eine MOXON – Antenne für 10 m – Die Praxis
Eine MOXON – Antenne für 10 m – Die Praxis
Eine MOXON – Antenne für 10 m – Die Praxis
Eine MOXON – Antenne für 10 m – Die Praxis
Eine MOXON – Antenne für 10 m – Die Praxis Vergleich: MOXON mit ¼ Lambda GP in 10 m Höhe.
Es folgt der praktische Teil – Bitte alle in den Garten folgen!
Eine MOXON – Antenne für 10 m – Messergebnisse
Eine MOXON – Antenne für 10 m – Messergebnisse
Eine MOXON – Antenne für 10 m – Messergebnisse
Eine MOXON – Antenne für 10 m Das war‘s! Danke für‘s Mitmachen und die Aufmerksamkeit! Allzeit störungsfreien Empfang und viel Spass beim Experimentieren wünscht DK 3 WM.
