ZTUŽUJÍCÍ VĚNCE

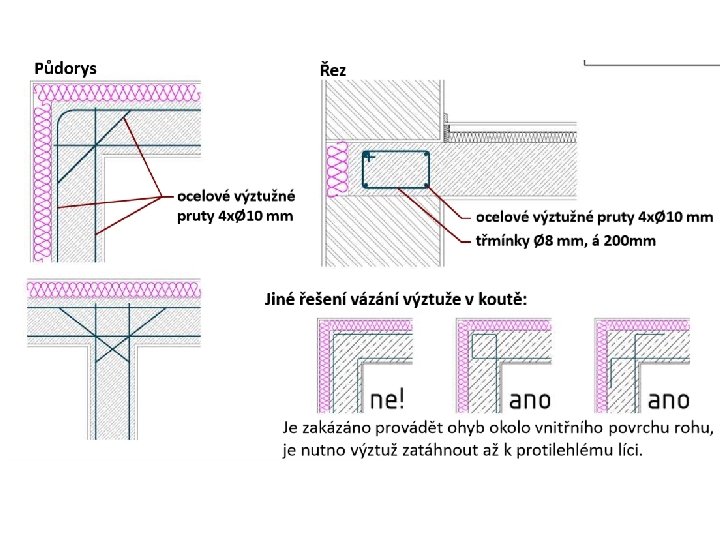

Ztužující věnce: • Patří mezi vodorovné kce • Provádí se z ŽB, výztuž min. 4 pruty 10 -12 mm z betonářské oceli • Provádí se na všech nosných a ztužujících stěnách v úrovní stropů každého podlaží • U šikmých střech pod pozednicí

Funkce: • Ztužující + nosná + kotevní • Zachycení tahových sil ve svislých kcích • Rovnoměrné roznášení osamělých břemen (od nosníků) • Ztužují budovu ve vodorovném směru (upnutí stropní kce do nosných zdí) • Má za úkol stáhnout objekt k sobě

Rozměry: • Výška min. 150 mm, obvykle jako výška stropu • Šířka záleží na druhu stropní kce a zda se jedná o vnitřní nebo vnější stěnu

Tepelná izolace: • Na vnější straně věnce nutno zajistit omezení tepelného mostu – tepelnou izolaci na vnější stranu

Věnce u prefa stropů: • Věnec je proveden u obvodové stěny v úrovni nosné stropní kce • U střední nosné zdi pod úrovní panelů

Dřevěné stropy: • Menší tuhost napojení svislé a vodorovné kce • Tuhost se zajišťuje záklopem • Dříve fci věnce nahrazovaly zední kleštiny

Keramické stropy: • Délka uložení nosníku musí být min. 125 mm • Výztuž nosníku a výztuž v nabetonávce se spojují s výztuží věnce

Věncovka: • Má funkci ztraceného bednění • Výhodou je z vnější strany jednolitý povrch

Pórobetonové stropy: • Věncová tvárnice se vyrábí jako dvouvrstvá z pórobetonové tvárnice tl. 75 mm a tepelné izolace tl. 50 mm • Mezi věncové tvárnice a stropní dílce se vkládá ocelová výztuž

Variantní řešení věncovky:
