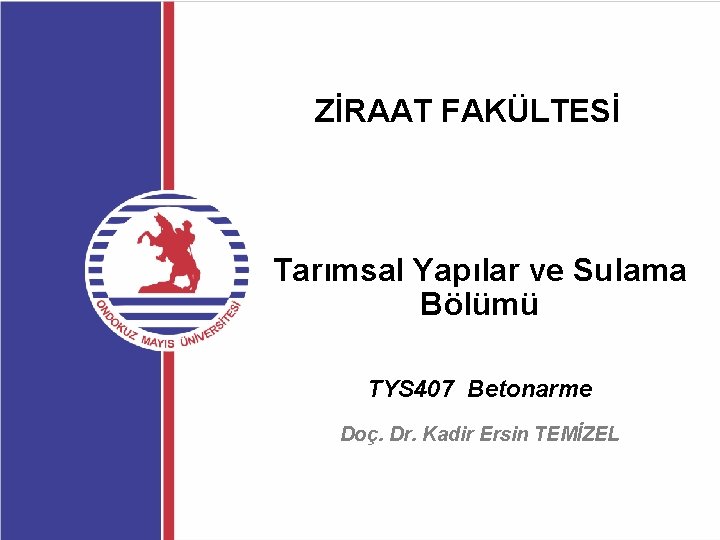

ZİRAAT FAKÜLTESİ Tarımsal Yapılar ve Sulama Bölümü TYS 407 Betonarme Doç. Dr. Kadir Ersin TEMİZEL

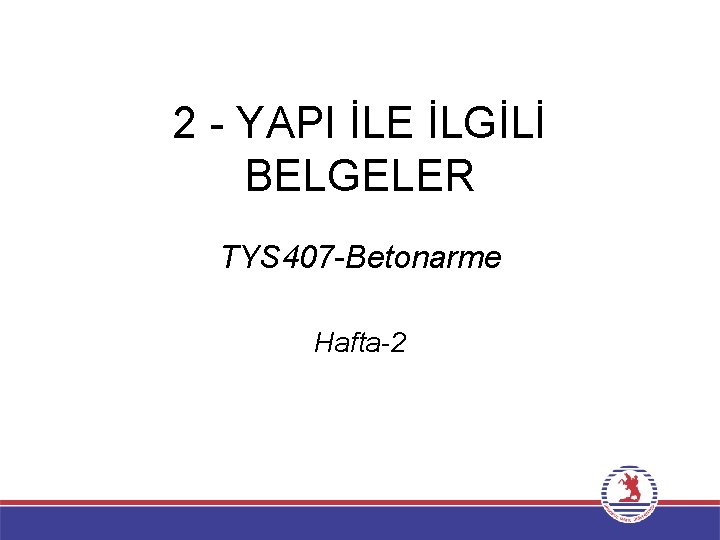

2 - YAPI İLE İLGİLİ BELGELER TYS 407 -Betonarme Hafta-2

2. 2 - YAPISAL ÇÖZÜMLEME VE KESİT HESAPLARI • Elle veya bilgisayarla yapılan çözümleme ve kesit hesaplarının başında “Tasarım İlkeleri” adı altında aşağıdaki bilgiler özet olarak verilir: • • Yapının taşıyıcı sistemini açıklayan krokiler • Temel zemini cinsi, temel kotu, zemin özellikleri ve zemin emniyet gerilmesi • Kullanılan donatı çeliği sınıfı • Kullanılan beton sınıfı • İlgili yük şartnamesi, varsa özel yükleme hallerine ait bilgiler • Deprem yönetmeliğinden alınan bilgiler (etkili yer ivme katsayısı, süneklik düzeyi, davranış katsayısı vb) • Yapının maruz kalacağı çevre şartları ve buna göre maksimum çatlak genişlikleri • Yatay ve düşey doğrultularda izin verilen yer değiştirme sınırları • Yapı ve varsa bağımsız bölümünün duraylılık (stabilite) emniyet katsayıları • Yararlanılan şartnameler ve kaynakların adlar

2. 3 - ÇİZİMLER • Uygulama projelerine ait kalıp planı ve donatı detay çizimlerinde en az aşağıdaki bilgiler bulunmalıdır: • • Kullanılan beton sınıfı • Çimento cinsi ve standard numarası • Kullanılan donatı sınıfı • Agreganın en büyük dane büyüklüğü • Beton kıvamı • Kalıp ve kalıp sökümü ile ilgili uyarı ve öneriler • Değişik elemanların değişik yüzlerindeki pas payları • Donatı açılımları ve varsa, yapım sırasında gerçekleştirilecek donatı düzenlemeleri • Beton içinde bırakılacak deliklerin yerleri, boru ve takozların yer ve boyutları • Tasarımda göz önüne alınan işletme yükleri ve inşaat sırasında oluşabilecek en büyük yükler • Temel çizimlerinde, zemin kotları, zemin özellikleri, zemin emniyet gerilmesi, temel altındaki zeminde alınacak önlemler • Çizimler arası ilişkileri gösteren bilgiler

3 - MALZEME • 3. 1 - BETON MALZEMESİ – 3. 1. 1 – Çimento – 3. 1. 2 - Agrega – 3. 1. 3 - Su – 3. 1. 4 - Kimyasal Katkı Malzemeleri

3. 2 - DONATI ÇELİĞİ • Beton donatısı olarak kullanılacak çelikler TS 708’e uygun olmalıdır. Çeşitli donatı sınıflarının TS 708’de verilen mekanik özelliklerinden bazıları, Çizelge 3. 1 de gösterilmiştir. Donatı çeliğinin elastisite modülü 2 × 105 MPa dır. Soğukta işlem görmüş donatı çeliklerine kaynak yapılamaz. Kaynak yapılacak doğal sertlikteki donatı çeliklerinde ise, TS 708’de tanımlanan karbon eşdeğeri, 0, 40 değerini geçmemelidir.

3. 3 - BETON • 3. 3. 1 - Beton Sınıfları ve Betonun Basınç Dayanımı • 3. 3. 2 - Betonun Çekme Dayanımı • 3. 3. 3 - Betonun Elastisite Modülü, Kayma Modülü, Poisson Oranı ve Isıl Genleşme Katsayısı • 3. 3. 4 - Betonun Zamana Bağlı Şekil Değiştirmesi

3. 4 - BETONDA NİTELİK DENETİMİ VE KABUL KOŞULLARI
