Zpsoby uloen grafick informace Rastr grid bitmapa Vektor

Způsoby uložení grafické informace • Rastr (grid, bitmapa …) • Vektor

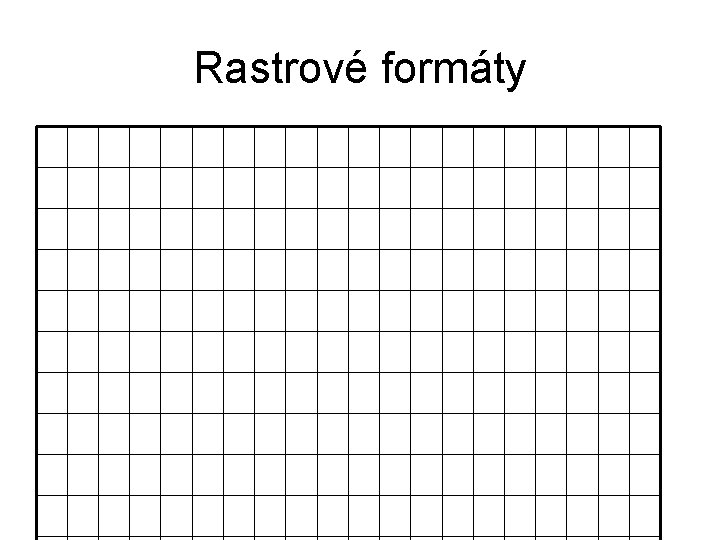

Rastrové formáty

Barva v počítačové grafice

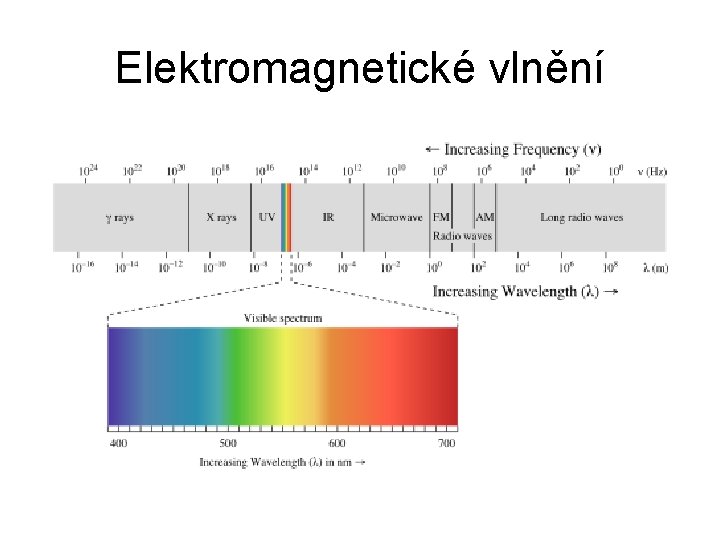

Elektromagnetické vlnění

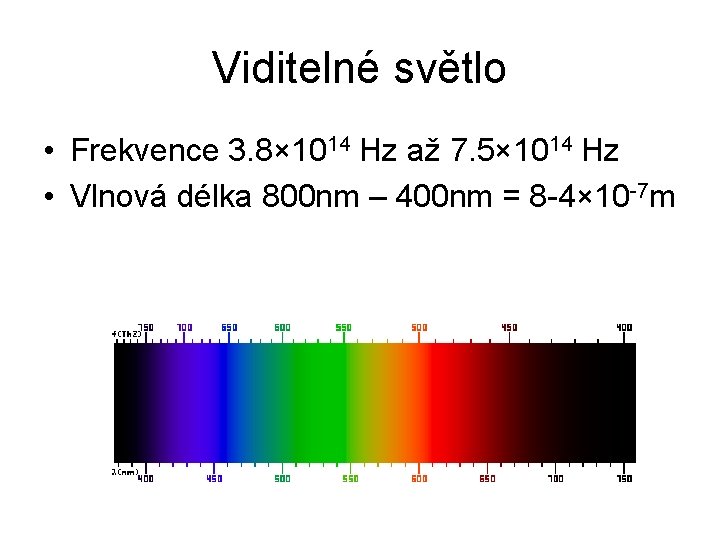

Viditelné světlo • Frekvence 3. 8× 1014 Hz až 7. 5× 1014 Hz • Vlnová délka 800 nm – 400 nm = 8 -4× 10 -7 m

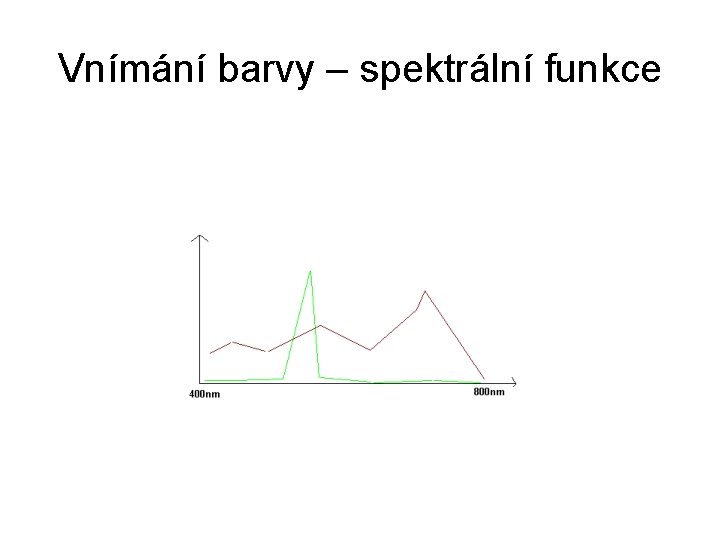

Vnímání barvy – spektrální funkce

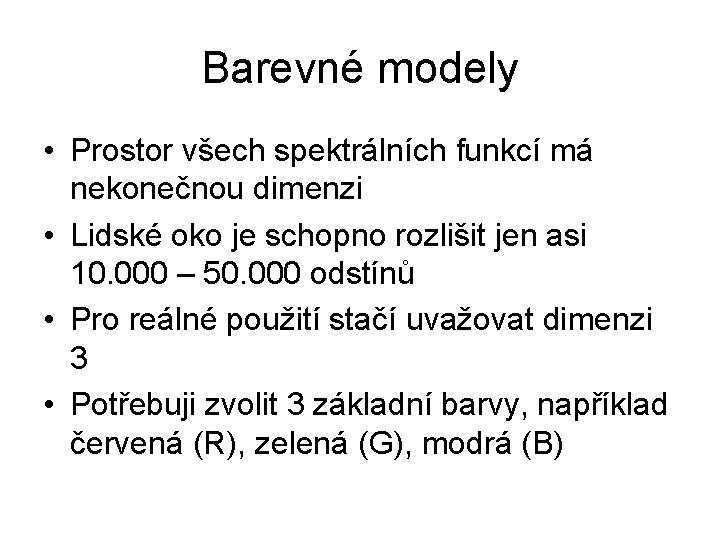

Barevné modely • Prostor všech spektrálních funkcí má nekonečnou dimenzi • Lidské oko je schopno rozlišit jen asi 10. 000 – 50. 000 odstínů • Pro reálné použití stačí uvažovat dimenzi 3 • Potřebuji zvolit 3 základní barvy, například červená (R), zelená (G), modrá (B)

Model RGB

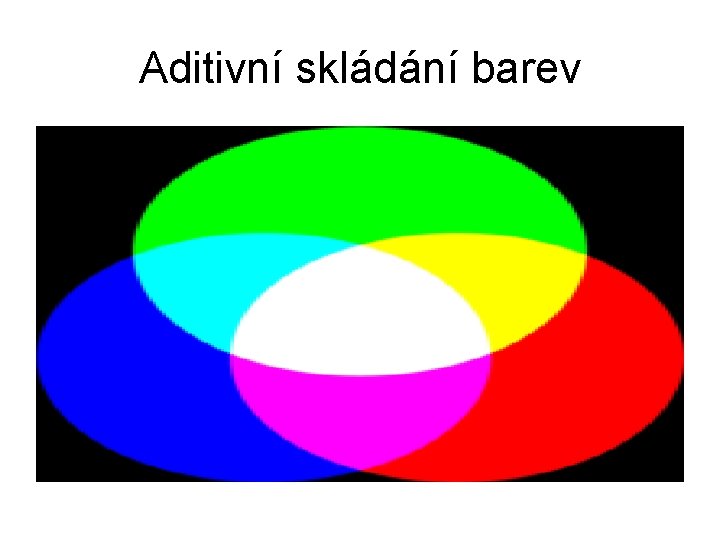

Aditivní skládání barev

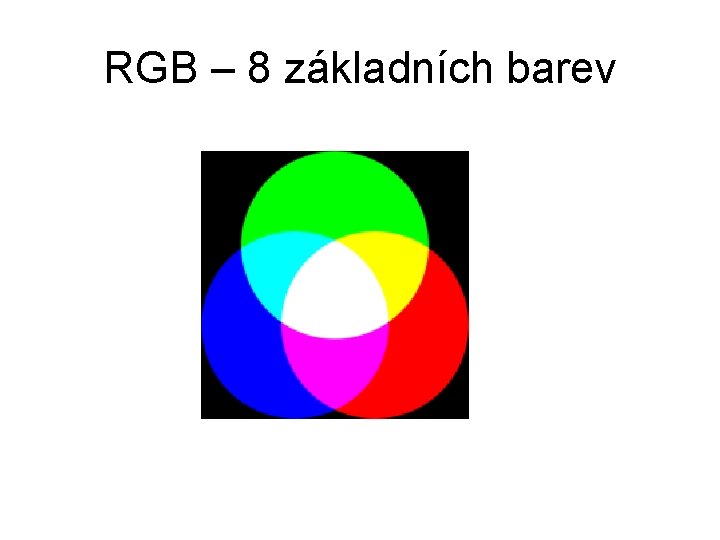

RGB – 8 základních barev

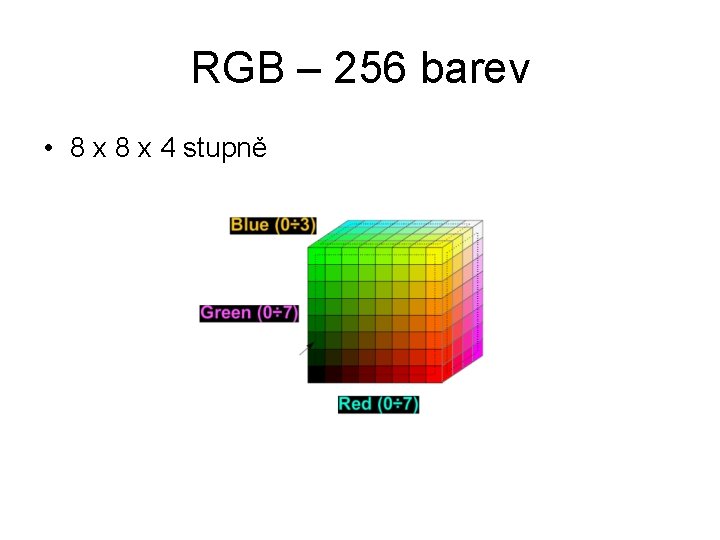

RGB – 256 barev • 8 x 4 stupně

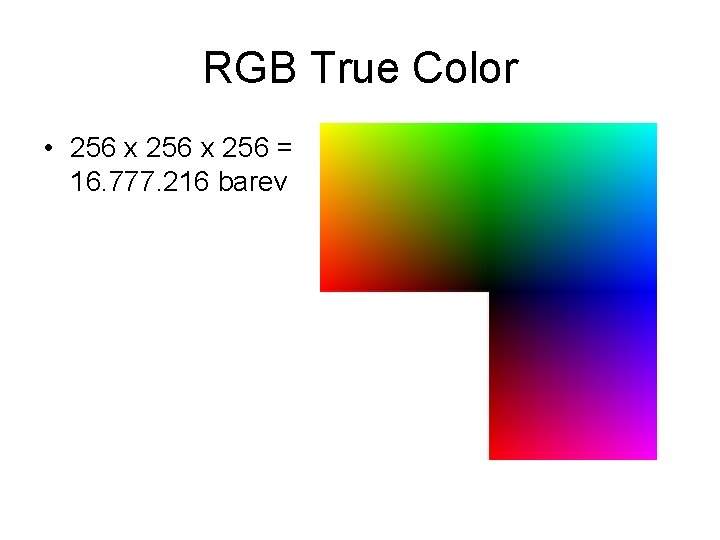

RGB True Color • 256 x 256 = 16. 777. 216 barev

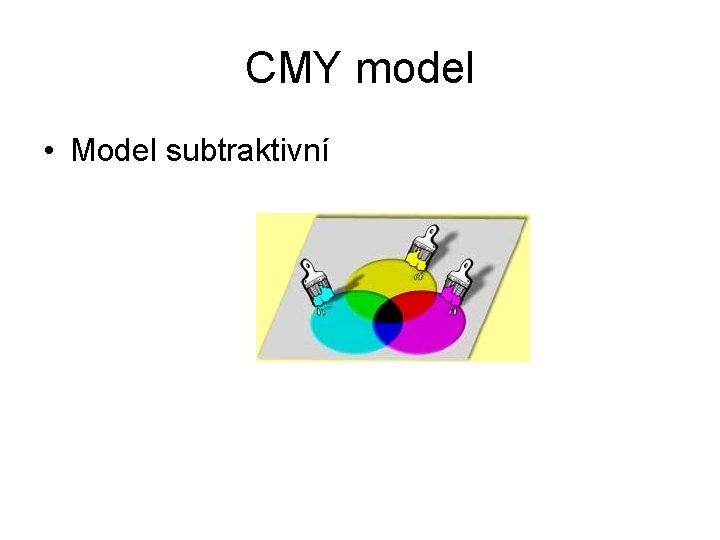

CMY model • Model subtraktivní

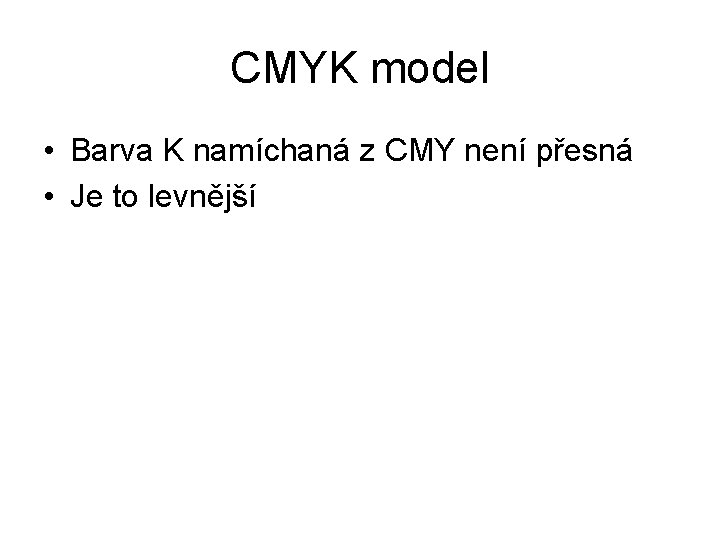

CMYK model • Barva K namíchaná z CMY není přesná • Je to levnější

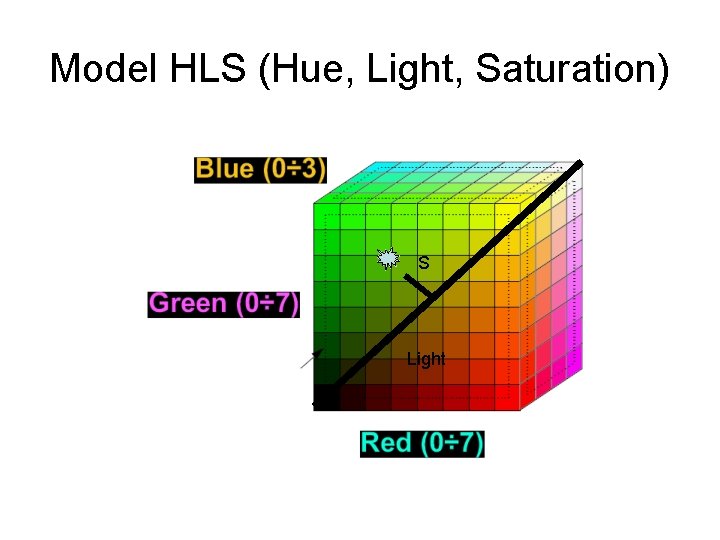

Model HLS (Hue, Light, Saturation) S Light

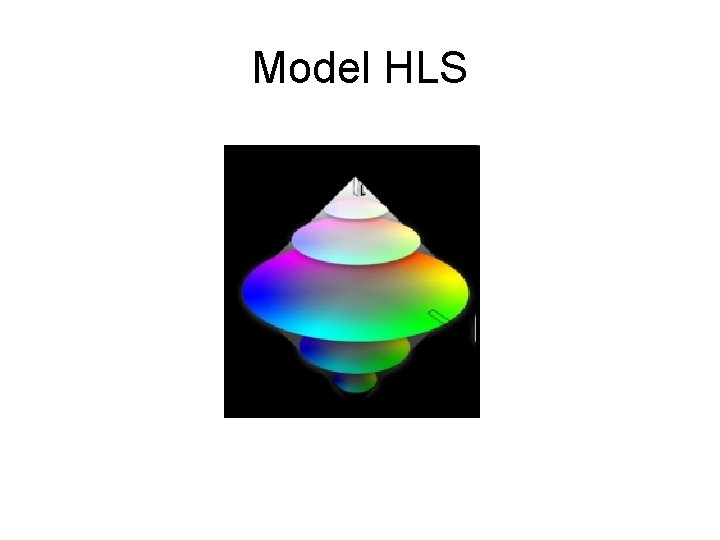

Model HLS

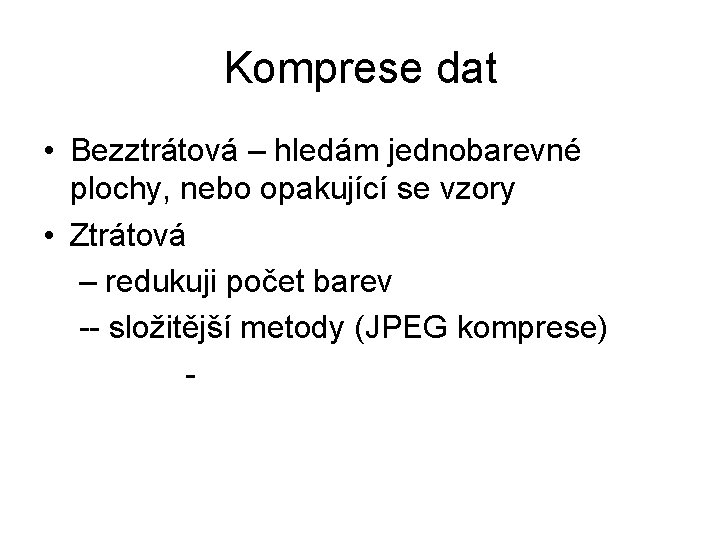

Komprese dat • Bezztrátová – hledám jednobarevné plochy, nebo opakující se vzory • Ztrátová – redukuji počet barev -- složitější metody (JPEG komprese) -

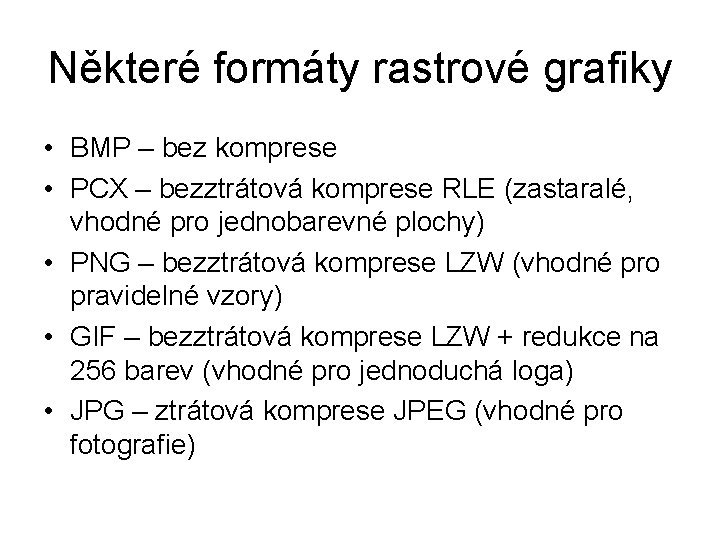

Některé formáty rastrové grafiky • BMP – bez komprese • PCX – bezztrátová komprese RLE (zastaralé, vhodné pro jednobarevné plochy) • PNG – bezztrátová komprese LZW (vhodné pro pravidelné vzory) • GIF – bezztrátová komprese LZW + redukce na 256 barev (vhodné pro jednoduchá loga) • JPG – ztrátová komprese JPEG (vhodné pro fotografie)

Příklad použití

První obrázek

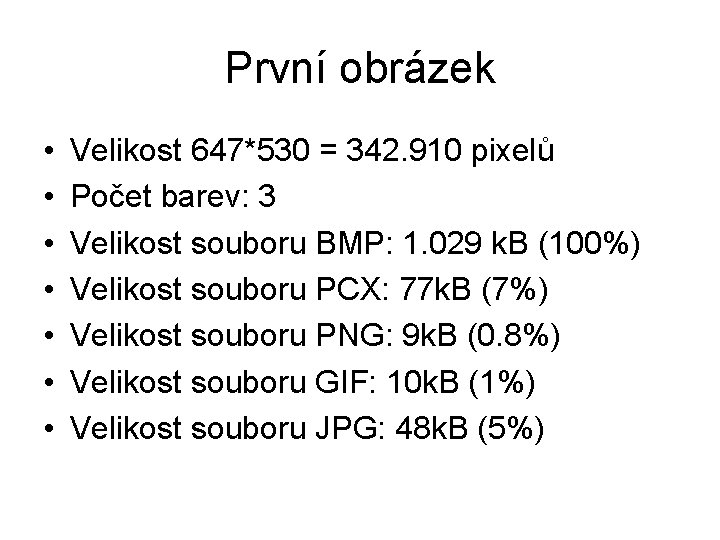

První obrázek • • Velikost 647*530 = 342. 910 pixelů Počet barev: 3 Velikost souboru BMP: 1. 029 k. B (100%) Velikost souboru PCX: 77 k. B (7%) Velikost souboru PNG: 9 k. B (0. 8%) Velikost souboru GIF: 10 k. B (1%) Velikost souboru JPG: 48 k. B (5%)

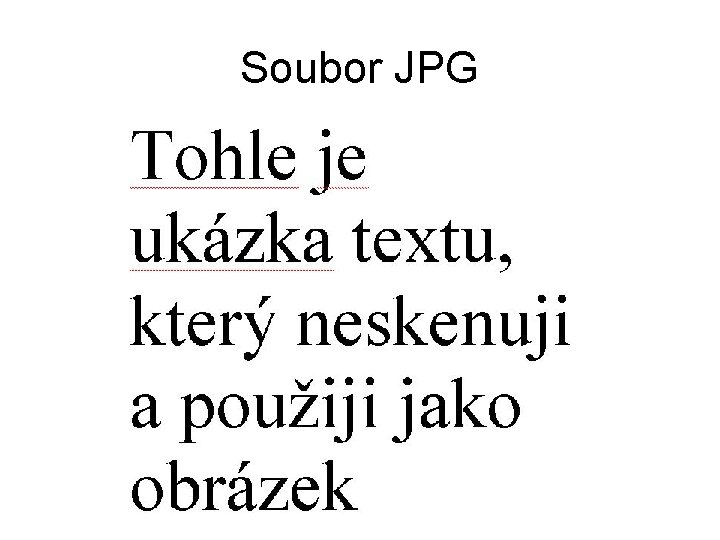

Soubor JPG

Detail souboru JPG

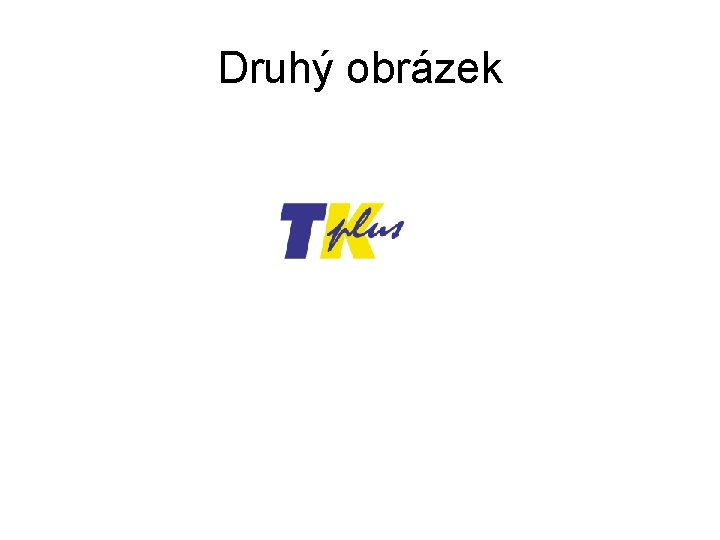

Druhý obrázek

Druhý obrázek • Velikost 286*80 = 22. 880 pixelů • Počet barev: 50 • Velikost souboru BMP: 68. 840 B (100%) • Velikost souboru PCX: 10. 199 B (15%) • Velikost souboru PNG: 10. 062 B (15%) • Velikost souboru GIF: 3. 274 B (5%) • Velikost souboru JPG: 3. 910 B (6%)

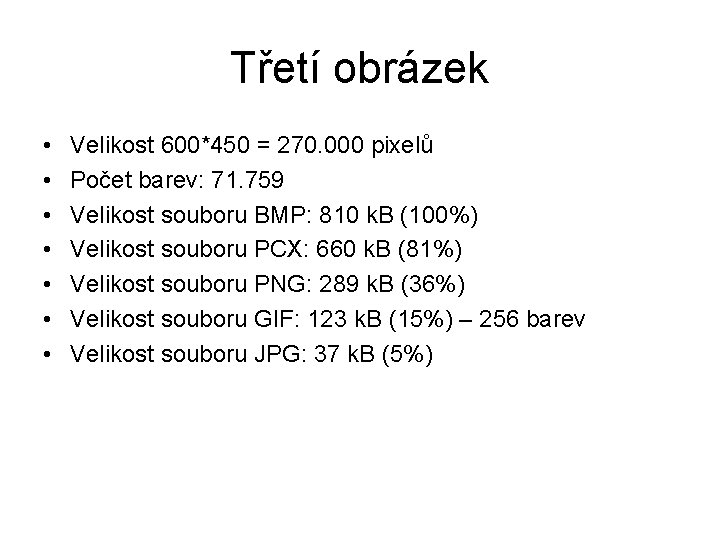

Třetí obrázek

Třetí obrázek • • Velikost 600*450 = 270. 000 pixelů Počet barev: 71. 759 Velikost souboru BMP: 810 k. B (100%) Velikost souboru PCX: 660 k. B (81%) Velikost souboru PNG: 289 k. B (36%) Velikost souboru GIF: 123 k. B (15%) – 256 barev Velikost souboru JPG: 37 k. B (5%)

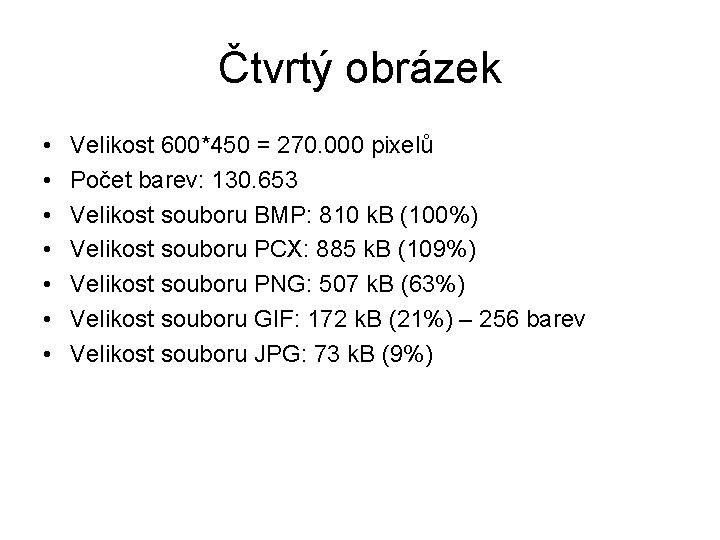

Čtvrtý obrázek

Čtvrtý obrázek • • Velikost 600*450 = 270. 000 pixelů Počet barev: 130. 653 Velikost souboru BMP: 810 k. B (100%) Velikost souboru PCX: 885 k. B (109%) Velikost souboru PNG: 507 k. B (63%) Velikost souboru GIF: 172 k. B (21%) – 256 barev Velikost souboru JPG: 73 k. B (9%)

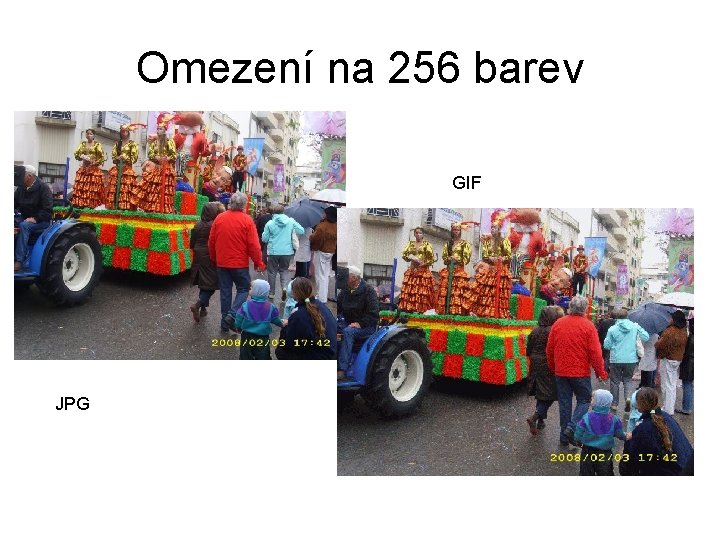

Omezení na 256 barev GIF JPG
