-Způsoby ražení důlních děl HLUBINNÉ DOBÝVÁNÍ A BEZPEČNOST PRÁCE VY_32_INOVACE_Nemec_ 08 -2 -17 -Separátní větrání v hlubinném dole Autor : Ing. Němec Josef Tento výukový materiál byl zpracován v rámci projektu EU peníze středním školám - OP VK 1. 5. CZ. 1. 07/1. 5. 00/34. 0195 – Individualizace a inovace výuky
ANOTACE V tomto materiálu se seznámíme o bezpečnosti z hlediska větrání neproražených důlních děl – předků. Vysvětlíme v jaké vzdálenosti je nutno tyto díla větrat. Objasníme typy a způsoby separátního větrání. Seznámíme se z jakých částí se skládá separátní větrání a co je třeba dodržovat z hlediska bezpečnosti.
SEPARÁTNÍ VĚTRÁNÍ q separátní větrání se používá u činných slepých a neproražených důlních děl a skládá se z těchto části : § lutnového tahu § lutnového ventilátoru § lutnové spojky § ochranná mřížky

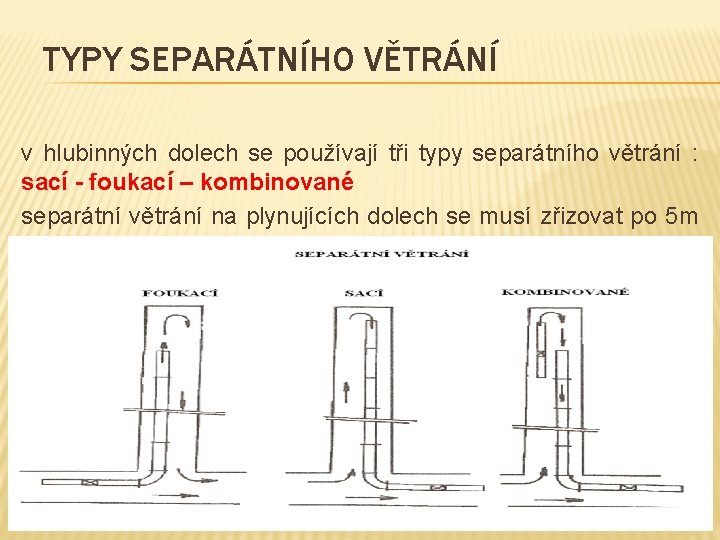

TYPY SEPARÁTNÍHO VĚTRÁNÍ v hlubinných dolech se používají tři typy separátního větrání : sací - foukací – kombinované separátní větrání na plynujících dolech se musí zřizovat po 5 m ražby
TYPY SEPARÁTNÍHO VĚTRÁNÍ separátní větrání sací při tomto způsobu se do čelby přivádějí čerstvé větry celým profilem důlního díla a po odvětrání pracoviště se odsávají ventilátorem ( popř. více ventilátory) a odvádějí lutnami zpět do průchodního větrního proudu q separátní větrání foukací při tomto způsobu se čerstvé větry vhánějí lutnami na čelbu raženého důlního díla a po jeho odvětrání se odvádějí celým profilem zpět do průchodního větrního proudu q separátní větrání kombinované jedná se o kombinaci sacího a foukacího způsobu separátního větrání raženého důlního díla q
LUTNOVÝ VENTILÁTOR lutnový ventilátor pro separátní větrání je umístěn v lutnovém tahu a slouží k ovětrávání ještě neproražených důlních děl, kde nebyl dosud vytvořen průchodní větrní proud q lutnové ventilátory jsou poháněny buď elektrickou energii anebo stlačeným vzduchem q v lutnovém tahu může být i více ventilátorů vzhledem k délce důlního díla a klimatickým podmínkám q
LUTNOVÝ VENTILÁTOR Schéma lutnového ventilátoru poháněného stlačeným vzduchem
LUTNY Z OCELOVÝCH PLECHŮ q q lutny jsou vyrobeny z plechu o tloušťce 2 mm vyrábějí se ze stáčeného plechu svařováním konce luten jsou opatřeny točivými přírubami z plechu s dírami pro spojování šroubovými spoji povrchová úprava je provedena asfaltovými nátěrovými hmotami Vyrábí se lutny o průměru: 300, 400, 500, 600, 700 mm v délkách 3, 0 m q
LUTNY PLASTOVÉ – FLEXIBILNÍ q q vyrábějí se z plachtoviny, mají tvar hadice, které jsou z vnější strany vyztužené kovovými kruhy jsou ve dvojím provedení – použití univerzální pro sací i foukací větrání a jen pro foukací
LUTNY PLASTOVÉ - TUHÉ q těleso lutny je tvořeno 4 vrstvami vinutého polyesterového laminátu, mají velmi dobré tepelně – izolační vlastnosti
OCELOVÉ LUTNY SPIROLUTNY vyráběny z ocelových pozinkovaných pásků – svinování ocelového pásku v plně uzavřené spirále s těsným kovovým spojením
POUŽITÁ LITERATURA � � � GRYGÁREK, Jiří. Základy hornictví. 1. vyd. Ostrava: Vysoká škola báňská - Technická univerzita, Hornicko-geologická fakulta, 1998, 216 s. ISBN 978 -80 -248 -0613 -6. LALÚCH, Mikuláš, Adolf HUČKO a Julien SILÁDI. Hornictví pro SOU I. 2. oprav. vyd. Praha: SNTL, 1988, 360 s. OTÝS, Jan. Úvod do hornictví. 1. vyd. Praha: SNTL, 1987, 264 s. ŠVÉDA, Kamil. Hornictví II. 1. vyd. Praha: SNTL, 1987. 170 s. OTÁHAL, Antonín, Technika bezpečnosti: (bezpečnostní a hygienická rizika v hornictví). Ostrava: ES VŠB, 1992. SUCHAN, Libor, Větrání hlubokých dolů. 1. vydání. Praha: SNTL, 1984 AUTOR NEZNÁMÝ. duflex. cz[online]. [cit. 2013 -05 -18]. Dostupné z http: //www. duflex. cz/soubory/flexibilni-lutny/03. jpg AUTOR NEZNÁMÝ. hornictvi. info [online]. [cit. 2013 -05 -18]. Dostupné z Http: //www. hornictvi. info/cteni/zhory/051. jpg AUTOR NEZNÁMÝ. duflex. cz [online]. [cit. 2013 -05 -18]. Dostupné z http: //www. duflex. cz/soubory/flexibilni-lutny/10. jpg AUTOR NEZNÁMÝ. diamo. cz [online]. [cit. 2013 -05 -18]. Dostupné z http: //slon. diamo. cz/hpvt/2006/stavby/P 08_soubory/Sn%C 3%ADmek%20169. jpg AUTOR NEZNÁMÝ. hornictvi. info [online]. [cit. 2013 -05 -18]. Dostupné z http: //www. hornictvi. info/prirucka/technika/2507. gif AUTOR NEZNÁMÝ. hornictvi. info [online]. [cit. 2013 -05 -18]. Dostupné z http: //www. hornictvi. info/prirucka/technika/s 2508. jpg
