-Způsoby ražení důlních děl HLUBINNÉ DOBÝVÁNÍ A BEZPEČNOST PRÁCE VY_32_INOVACE_Nemec_ 08 -2 -10 -Horské tlaky a jejich projevy Autor : Ing. Němec Josef Tento výukový materiál byl zpracován v rámci projektu EU peníze středním školám - OP VK 1. 5. CZ. 1. 07/1. 5. 00/34. 0195 – Individualizace a inovace výuky
ANOTACE V tomto materiálu se seznámíme s bezpečným ražením dlouhých důlních děl a to zejména z oblasti horských tlaků. Objasníme pojmy „horský masív“ ukážeme vlivy důlní činnosti a vysvětlíme pojmy primární a druhotná napjatost horského masivu.
HORSKÉ TLAKY A JEJICH PROJEVY Základní pojmy : Horninový masív je název používaný v hornictví pro označení pevné části zemské kůry v původním uložení, které vzniklo horotvornou činností q Masív q je složen z jedné nebo více horninových vrstev
NAPĚTÍ HORNINOVÉHO MASÍVU q každá vrstva je zatížena hmotností nadložních hornin , která vyvolává v hornině stav napětí projevující se ve všech směrech q v neporušeném horninovém masívu je rovnovážný stav q tento stav nazýváme „primární „ ( prvotní stav napětí )

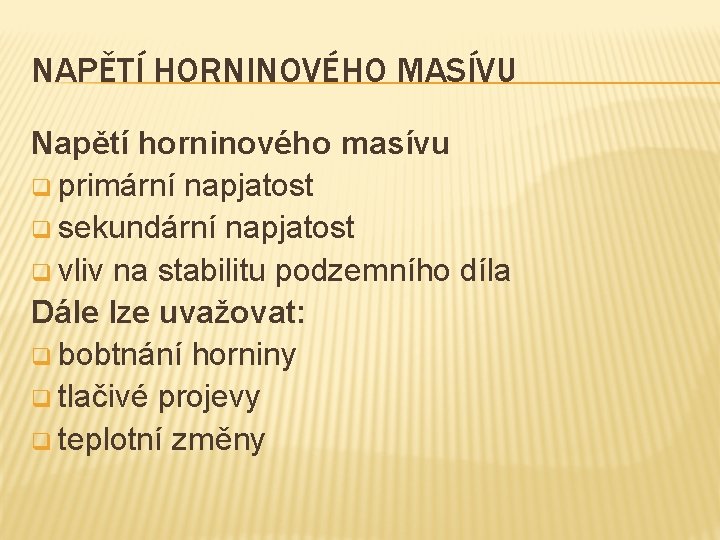

NAPĚTÍ HORNINOVÉHO MASÍVU Napětí horninového masívu q primární napjatost q sekundární napjatost q vliv na stabilitu podzemního díla Dále lze uvažovat: q bobtnání horniny q tlačivé projevy q teplotní změny
PRIMÁRNÍ NAPJATOST
PRIMÁRNÍ NAPJATOST q pokud každá část horninového masívu je v primárním stavu, můžeme ji rozložit v systému os x, y, z na složky px, py, pz. q hmotnost nadložních vrstev působí ve svislém směru q svislý tlak můžeme vypočítat podle vzorce : pz = q. H (Pa) vodorovný tlak je dá výrazem : px = py = k. pz q
PRIMÁRNÍ NAPJATOST + KRITICKÁ HLOUBKA q q § § gravitační (vyvolána objemovou tíhou hornin) tektonická recentní - vyvolaná horotvornými silami masivu reziduální - vyvolaná objemovou tíhou hornin nadloží, bylo v geologické minulosti sneseno denudací či bobtnáním hornin q kritická hloubka je důležitá z hlediska : § nárůstu rychlosti posunu stropu díla § zvyšuje se konvergence boků díla § intenzivně se zvedá počva § narůstá tlak na výztuž
KRITICKÁ HLOUBKA q hornina se v určité hloubce hk pod povrchem, vlivem tlaků od vlastní tíhy nadloží, dostává do stavu „skryté plasticity“ q tlak v klidu přitom dosahuje hodnot tlaku hydrostatického q hloubka, ve které dojde ke skryté plasticitě se označuje jako kritická hloubka hk q v oblasti Ostravsko –Karvinského revíru se kritické hloubky hk pohybují v rozmezí 600 – 1000 m
TLAKOVÉ SÍLY q vytvořením důlního díla v horninovém masívu dochází k narušení „primárního“ stavu q vytváří se „nový“ druhotný stav , přičemž se uvolňuje napětí q horniny v okolí důlního díla se snaží zaujmout „nový rovnovážný stav“ q přechodem do tohoto nového stavu vznikají horninách důlního díla síly - tlakové síly v okolních
TLAKOVÉ OBLASTI DLOUHÝCH DŮLNÍCH DĚL
TLAKOVÉ OBLASTI DLOUHÝCH DŮLNÍCH DĚL
PÁSMA V TLAKOVÉ OBLASTI q § § Pásmo zavalování v okolních horninách se zvýšeným napětím překročí napětí mez pevnosti horniny v okolí důlního díla se snaží zaujmout nový rovnovážný stav a dochází k posuvu do důlního díla Pásmo rozvrstvování ( zalamování ) vytvoří se tím, že nad pásmem zavalování porušené horniny postupně klesají směrem k vyraženému důlnímu dílu když klesání skončí, trhliny se uzavřou a bloky hornin zaujmou takřka původní polohu, ale blíže k důlnímu dílu
PÁSMA V TLAKOVÉ OBLASTI q § Pásmo prohýbání je to část tlakové klenby, jenž je nejdále od důlního díla § v tomto pásmu nastává prohýbání nadložních hornin bez porušení jejich celistvosti § pokud je v tomto pásmu horninový masív tvořen tenkými vrstvami, tyto se rozevírají a mezi nimi se vytvářejí mezery označované jako WEBEROVY dutiny
POUŽITÁ LITERATURA � � GRYGÁREK, Jiří. Základy hornictví. 1. vyd. Ostrava: Vysoká škola báňská Technická univerzita, Hornicko-geologická fakulta, 1998, 216 s. ISBN 978 -80248 -0613 -6. LALÚCH, Mikuláš, Adolf HUČKO a Julien SILÁDI. Hornictví pro SOU I. 2. oprav. vyd. Praha: SNTL, 1988, 360 s. OTÝS, Jan. Úvod do hornictví. 1. vyd. Praha: SNTL, 1987, 264 s. ŠVÉDA, Kamil. Hornictví II. 1. vyd. Praha: SNTL, 1987. 170 s.
