-Způsoby ražení důlních děl HLUBINNÉ DOBÝVÁNÍ A BEZPEČNOST PRÁCE VY_32_INOVACE_Nemec_ 08 -2 -13 -Větrání – atmosféra důlních větrů Autor : Ing. Němec Josef Tento výukový materiál byl zpracován v rámci projektu EU peníze středním školám - OP VK 1. 5. CZ. 1. 07/1. 5. 00/34. 0195 – Individualizace a inovace výuky
ANOTACE V tomto materiálu se seznámíme o bezpečnosti z hlediska složení důlních větrů. Uvedeme povolené koncentrace jedovatých plynů. Doplníme znalosti o plynech, které se nacházejí v důlních větrech. Povíme si o jejich vlastnostech. Vysvětlíme pojem „důlní atmosféra. “
DŮLNÍ ATMOSFÉRA čerstvé větry vstupují do dolu z povrchu a nazýváme je větry vtažnými větry znečištěné a použité, které proudí z důlních pracovišť nazýváme větry výdušné podle výskytu metanu ( CH 4) v důlním ovzduší se dělí doly na dvě kateorie: neplynující doly - prosté výbušných plynů plynující doly - s nebezpečím výbušných plynů
DŮLNÍ ATMOSFÉRA q § § § plynující doly se dále dělí podle množství a výstupu metanu do důlních děl do tříd : doly s nebezpečím průtrží uhlí a plynů doly II. třídy nebezpečí doly I. třídy nebezpečí
SLOŽENÍ DŮLNÍCH VĚTRŮ q hlavní součásti důlních větrů je atmosférický vzduch, který obsahuje objemově : § 20, 99 % kyslíku 78, 98 % dusíku 0, 03 % oxidu uhličitého, vodní páry a vzácné plyny ( helium, neon, argon, krypton, xenon ) § § q pro běžné výpočty používáme pouze zaokrouhlené hodnoty 21 % kyslíku a 79 % dusíku (včetně vzácných plynů)
SLOŽENÍ DŮLNÍCH VĚTRŮ q kyslík § § je nezbytný pro dýchání lidí pokud důlní větry obsahují 15% kyslíku, tak člověk může provádět fyzicky namáhavou práci omezeně ( dostavují se závratě, dýchací potíže a nevolnost) klesne-li obsah na 13% je život člověka ohrožen q dusík § plyn bez barvy, bez chuti a zápachu není jedovatý a je nehořlavý zvýšený obsah v důlním ovzduší snižuje objemové procenta kyslíku v dolech může dusík exhalovat s metanem a oxidem uhličitým dusík se dostává do důlních děl také při TP a rozkladem organických látek § § §
SLOŽENÍ DŮLNÍCH VĚTRŮ q § § oxid uhličitý ( kysličník uhličitý) je plyn bez barvy a je příchuti a zápachu slabě nakyslého je 1, 5 krát těžší než vzduch (zdržuje se proto u počvy ) není jedovatý, nehoří, ale brání dýchání první potíže pro člověka při 3 -4% a 4 -5% způsobuje při námaze nedostatek dechu vodní pára důlní větry obsahují vodní páru v různém kolísajícím množství, které je omezeno teplotou důlních větrů je třeba mít na paměti, že těžká manuální práce ve vlhkém prostředí vyčerpává

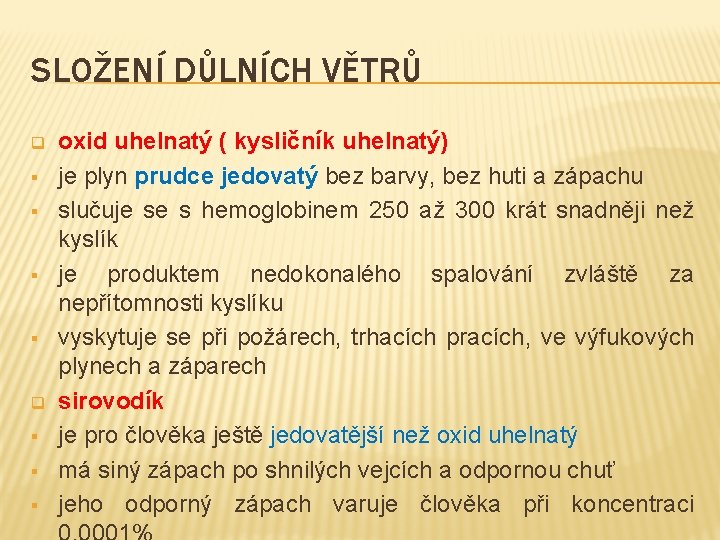

SLOŽENÍ DŮLNÍCH VĚTRŮ q § § § oxid uhelnatý ( kysličník uhelnatý) je plyn prudce jedovatý bez barvy, bez huti a zápachu slučuje se s hemoglobinem 250 až 300 krát snadněji než kyslík je produktem nedokonalého spalování zvláště za nepřítomnosti kyslíku vyskytuje se při požárech, trhacích pracích, ve výfukových plynech a záparech sirovodík je pro člověka ještě jedovatější než oxid uhelnatý má siný zápach po shnilých vejcích a odpornou chuť jeho odporný zápach varuje člověka při koncentraci
SLOŽENÍ DŮLNÍCH VĚTRŮ kysličníky dusíku jsou prudce jedovaté a vznikají při trhací práci, zejména při vyhoření trhaviny člověku hrozí smrt již při krátkodobém vdechování koncentrace 0, 025% má charakteristické žlutočervené až hnědočervené zbarvení vodík je plyn bez barvy, bez chuti a bez zápachu na vzduchu hoří namodralým plamenem smíchán se vzduchem tvoří výbušnou směs(4 -72%) v dolech se vyskytuje při důlních požárech nebo při výbuchu
SLOŽENÍ DŮLNÍCH VĚTRŮ q § § § § metan není jedovatý a jeho vdechování v menších koncentracích je lidskému zdraví neškodné nebezpečným se stává v momentě, kdy vytlačí z důlních větrů kyslík pod hranici která je nezbytná pro život člověka ( 15 -14%) největší nebezpečí metnu je v tom, že smíchán se vzduchem tvoří výbušnou směs meze výbušnosti metanu se udávají od 4% do 15% za normálních okolností nejprudší výbuch metanu nastává při jeho koncentraci 9, 5% je to plyn bez barvy, chuti zápachu je o polovinu lehčí než vzduch a proto se shromažďuje u
DŮLNÍ CHODBA PO VÝBUCHU METANU
